PT
34
3
Enchimento do circuito solar.
N.B.: em caso de erros na instalação, no funcio-
namento ou na manutenção causados pelo não
cumprimento da legislação técnica em vigor, da
norma ou das instruções contidas no presente
manual (ou, de qualquer modo, fornecidas pelo
fabricante) perde a validade qualquer responsabi-
lidade contratual e extra-contratual por eventuais
danos e é anulada a garantia do aparelho.
O sistema só pode ser enchido quando:
- foram eliminados eventuais resíduos de
funcionamento que causam entupimentos e
deterioram ao longo do tempo as caracterís-
ticas do glicol;
- forem eliminadas eventuais presenças de água
no sistema que podem causar danos ao sistema
durante o inverno;
- foi vericada a ausência de fugas através de
uma inspeção com ar;
- a unidade ebulidor for enchida;
- o vaso de expansão foi pré-carregado de
acordo com as indicações do fabricante ou do
técnico habilitado.
O sistema deve ser enchido utilizando exclusiva-
mente o glicol fornecido pela Immergas através
de uma bomba automática. O sistema é enchido
com válvula de purga fechada.
Para o enchimento do sistema fazer da seguinte
forma:
1 ligar o tubo de descarga da bomba automática
à conexão da torneira de enchimento (9 Fig.
4) posicionada sob a bomba e abri-la.
2 ligar o tubo de retorno da bomba automática
à conexão da torneira de esvaziamento (8 Fig.
4) e abrir a torneira de descarga.
3 O parafuso de regulação do regulador de uxo
(11 Fig. 4) deve ser orientado horizontalmente
para garantir o fecho da válvula de esfera
integrada. Deixar o termómetro em posição
de leitura (ON).
4 encher o reservatório da bomba de enchi-
mento com a quantidade de glicol necessária
mais uma reserva mínima a deixar no fundo
do reservatório para evitar que circule ar no
interior do circuito.
5 A fase de enchimento deve ter uma duração
mínima de 20 ÷ 25 minutos. Este tempo
serve para remover completamente o ar do
circuito. Abrir de vez em quando o parafuso de
regulação do regulador de uxo para eliminar
eventual ar presente no seu interior (posição
vertical).
6 Eliminar o eventual ar restante no circuito
solar, preferencialmente utilizando o método
"pressure shot" que consiste no aumento da
pressão de enchimento no circuito seguido por
uma rápida abertura da válvula de retorno (8
Fig. 4). Este método permite expelir o ar do
circuito.
7 Fechar a torneira de enchimento e desligar
a bomba de enchimento, abrir o parafuso de
regulação do regulador de uxo (marca em
posição vertical).
8 Deixar o circuito sob pressão. Qualquer queda
notável de pressão indica uma fuga no sistema.
9 Denir a pressão de funcionamento no circui-
to a 2 bar + 0,1 bar para cada metro de desnível
entre o coletor solar e o vaso expansão (em
prática dene-se a mesma pressão entre vaso
de expansão e sistema).
10 Acionar a bomba solar na velocidade máxi-
ma e fazê-la funcionar durante 15 minutos,
pelo menos.
11 Desligar a bomba de enchimento e fechar
as conexões com as respetivas tampas com
parafusos.
Não fazer o enchimento do sistema em con-
dições de forte insolação e com os coletores a
elevadas temperaturas.
Certicar-se de ter eliminado completamente
as bolhas de ar.
Purga do circuito solar.
É preciso eliminar o ar eventualmente presente
no sistema:
- no momento da colocação em funcionamento
(após o enchimento);
- quando necessário, por exemplo em caso de
defeitos.
Atenção: perigo de queimadura devido ao líqui-
do presente nos coletores.

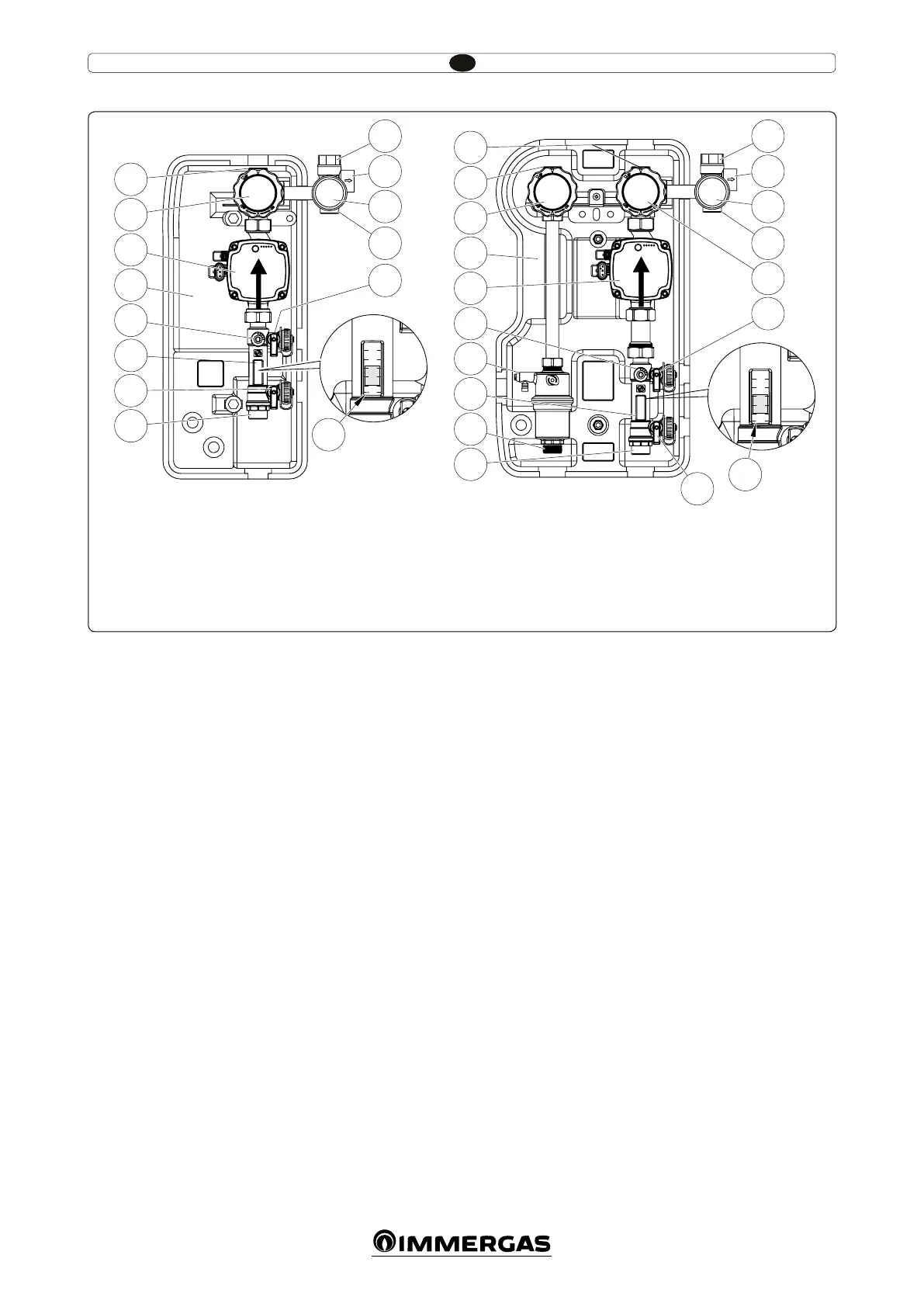

Componentes principais.
Legenda:
1 - Circulador da solar
2 - Válvula de retenção, termómetro e
torneira
3 - Conexão de descarga de válvula
4 - Medidor de uxo
5 - Válvula de segurança 6 bar
6 - Conexão 3/4” para vaso de expansão
7 - Manómetro
8 - Torneira de esvaziamento
9 - Torneira de enchimento
10 - Invólucro isolante
11 - Regulador de vazão
12 - Entrada do ebulidor
13 - Saída em direção ao coletor solar
14 - Referência para leitura de uxos
15 - Válvula de retenção, termómetro e
torneira
16 - Desgaseicador
17 - Entrada do coletor solar
18 - Saída para o ebulidor
1
2
3
4
5
6
7
6
10
11
1
4
8
12
2
13
3
5
14
9
1
2
3
4
5
6
7
6
3
5
14
13
17
15
10
1
16
18
2
11
12
4
9
8
