PT
35
Bomba de circulação.
Os grupos são fornecidos com circuladores
equipados com regulador de velocidade.
Estas congurações são adequadas para a maior
parte dos sistemas.
O circulador é equipado com uma eletrónica
de comando que permite congurar funções
avançadas. Para o correto funcionamento, é ne-
cessário escolher o tipo de funcionamento mais
apropriado para o sistema e selecionar a veloci-
dade dentro da faixa disponível, privilegiando a
poupança energética.

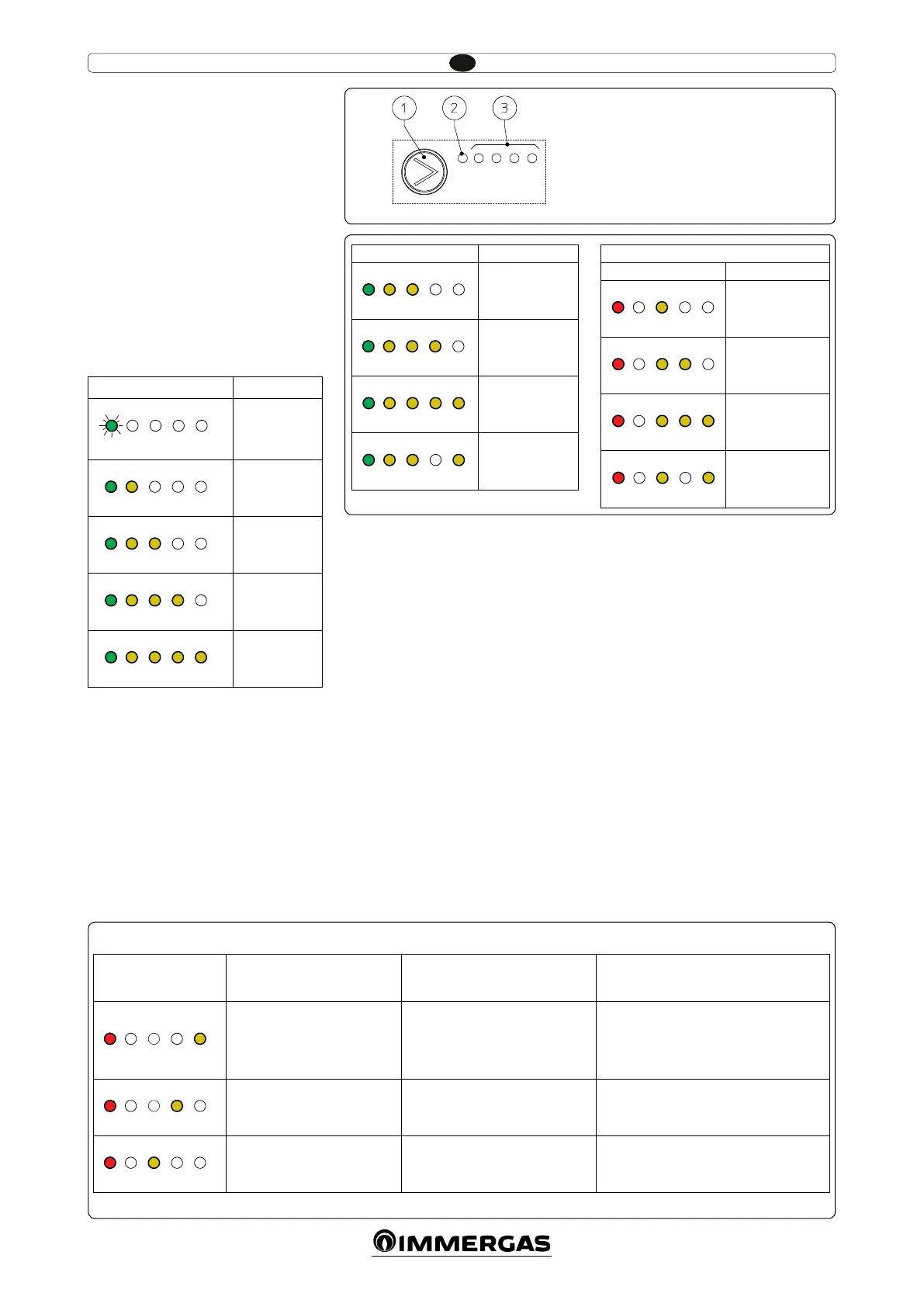

Visualização do estado de funcionamento. Du-
rante o funcionamento normal, o led de estado
(2 Fig. 4) acende-se com cor verde (a piscar (FL)
quando está em stand-by) e os quatro leds ama-
relos (3 Fig. 4) indicam a absorção do circulador
de acordo com a seguinte tabela:
Led circulador Absorção
G Y Y Y Y
FL O O O O
Circulador em
stand-by
G Y Y Y Y
On On O O O
0 ÷ 25 %
G Y Y Y Y
On On On O O
25 ÷ 50 %
G Y Y Y Y
On On On On O
50 ÷ 75 %
G Y Y Y Y
On On On On On
75 ÷ 100 %
Seleção da modalidade de funcionamento. Para
conhecer a modalidade de funcionamento atual é
suciente pressionar uma vez o botão (1 Fig. 4).
Para alterar a modalidade de funcionamento,
pressionar o botão de 2 a 10 segundos até que
comece a piscar a conguração atual; após cada
pressão do botão são visualizadas ciclicamente
todas as funções possíveis segundo a tabela
(Fig. 5). Após alguns segundos sem realizar
nenhuma operação, o circulador memoriza a
modalidade selecionada e retorna à visualização
de funcionamento.
- Curva constante: o circulador funciona com
uma curva constante. O ponto de trabalho do
circulador será deslocado para cima ou para
baixo em função da solicitação do sistema.
- Perl PWM: não utilizar esta modalidade de
funcionamento.
Bloqueio do botão de seleção. O botão possui
uma função que bloqueia o seu funcionamento
para impedir modicações acidentais. Para blo-
quear o painel de controlo é necessário pressionar
durante mais de 10 segundos (durante os quais a
conguração atual pisca) o botão (1); o bloqueio
é indicado através da intermitência de todos os
leds do painel de controlo. Para desbloquear o
botão, pressioná-lo novamente durante mais de
10 segundos.
Diagnóstico em tempo real: em caso de mau
funcionamento, os leds fornecem informações
sobre o estado de funcionamento do circulador,
conforme a tabela (Fig. 6):
Led circulador
(primeiro led verme-
lho)
Descrição Diagnóstico Solução
R Y Y Y Y
On O O O On
Circulador bloqueado
O circulador não consegue reativar-
se automaticamente devido a uma
anomalia
Esperar até que o circulador realize as tentati-
vas de desbloqueio automático ou desbloquear
manualmente o veio do motor através do
parafuso no centro da cabeça.
Se a anomalia persistir, substituir o circulador.
R Y Y Y Y
On O O On O
Situação anómala (o circulador
continua a funcionar).
baixa tensão de alimentação
Tensão fora da faixa Controlar a alimentação elétrica
R Y Y Y Y
On O On O O
Anomalia elétrica
(Circulador bloqueado)
O circulador foi bloqueado devido a
alimentação demasiado baixa ou mau
funcionamento grave
Controlar a alimentação elétrica; se a anomalia
persistir, substituir o circulador
Legenda:
1 - Botão de seleção das funções
2 - Led de cor verde (G) / vermelha
(R)
3 - 4 Leds de cor amarela (Y)
4
6
5
Led circulador Descrição
G Y Y Y Y
On On On O O
Curva constante
velocidade 1
G Y Y Y Y
On On On On O
Curva constante
velocidade 2
G Y Y Y Y
On On On On On
Curva constante
velocidade 3
G Y Y Y Y
On On On O On
Curva constante
velocidade 4
(valor padrão)
NÃO UTILIZAR
Led circulador Descrição
R Y Y Y Y
On O On O O
Perl PWM velo-
cidade 1
R Y Y Y Y
On O On On O
Perl PWM velo-
cidade 2
R Y Y Y Y
On O On On On
Perl PWM velo-
cidade 3
R Y Y Y Y
On O On O On
Perl PWM velo-
cidade 4
