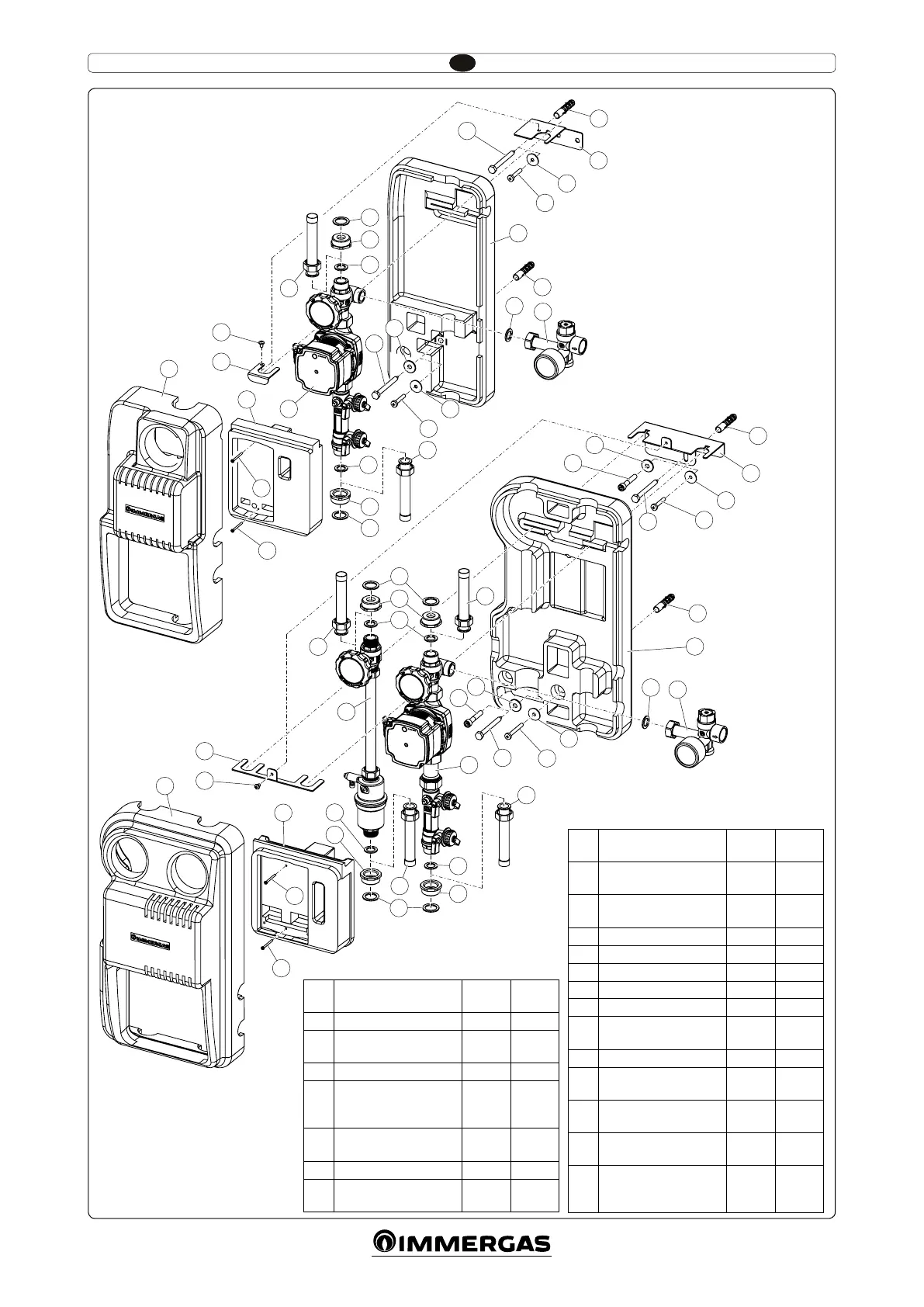

Ref. Descripción
Cant.
Único
Cant.
Doble
1 Aislamiento superior 1 1
2
Aislamiento para aloja-
miento centralita solar
1 1
3 Aislamiento inferior 1 1
4
Tornillo de cabeza
hexagonal para instala-
ción en pared
2 2
5
Arandela plana
8,5 x 24 x 2
1 2
6 Taco 12 x 60 2 2
7
Tornillo para instalación
en Inoxstor M 6 x 25
1 1
Ref. Descripción
Cant.
Único
Cant.
Doble
8
Arandela plana
6,5 x 24 x 2
2 2
9
Tornillo para instalación
en Inoxstor M 6 x 35
1 1
10 Abrazadera de soporte 1 1
11 Abrazadera de jación 1 1
12 Tornillo M 5 x 8 1 1
13 Grupo de circulación 1 1
14 Grupo de seguridad 1 1
15
Junta plana
24 x 16 x 2
3 5
16 Reducción 3/4” F 1” M 2 4
17
Junta plana
30 x 22 x 2,1
2 4
18
Fijación de cobre Ø18
chapada L = 120 mm
2 4
19
Tornillo para la jación de
la centralita solar M 3 x 35
2 2
20
Tornillo para instala-
ción en Domestic Sol
M 8 x 45
- 2
