1
INŠTALÁCIA
KOTLA
1.1 UPOZORNENIA K INŠTALÁCII.
Kotol Mini Nike 24 3 E je projektovaný pre inšta-
láciu na stenu, určený na vyhrievanie prostredí
a produkciu teplej sanitárnej vody pre domáce
účely a im podobné.
Stena musí byť hladká, teda bez výstupkov alebo
výklenkov, aby bol umožnený prístup zozadu.
Nie je absolútne projektovaný pre inštalácie na
podstavcoch alebo podlahe (Obr. 1-1).
Inštaláciu plynových kotlov Immergas môže vy-
konať len odborne kvalikovaný a autorizovaný
servisný technik plynových zariadení. Inštalácia
musí byť vykonaná v súlade s platnými normami,
platným zákonom a s dodržiavaním miestnych
technických predpisov, ako predpokladá správna
technika. Inštalácia kotla Mini Nike 24 3 E v
prípade napájania plynom GPL musí vyhovovať
normám vzťahujúcim sa na plyny, majúce väčšiu
hustotu než vzduch (pripomíname, napríklad,
že je zakázaná inštalácia zariadenia s vyššie
uvedeným napájaním v miestnostiach, ktoré
majú dlažbu nižšiu než je priemerná úroveň
vonkajšieho povrchu zeme).
Pred inštaláciou prístroja je vhodné skontrolovať,
či tento bol dodaný úplný a neporušený. Pokiaľ
by ste o tom neboli presvedčení, obráťte sa
okamžite na dodávateľa. Prvky balenia (skoby,
klince, umelohmotné sáčky, penový polystyrén
a pod.) nenechávajte deťom, pretože pre ne môžu
byť možným zdrojom nebezpečenstva. Pokiaľ
bude prístroj montovaný vo vnútri nábytku
alebo medzi dvoma kusmi nábytku, musí byť
ponechaný dostatočný priestor pre normálnu
údržbu, odporúča sa preto nechať aspoň 3cm
medzi plášťom kotla a vertikálnymi plochami
nábytku. Nad a pod kotlom musí byť ponechaný
priestor pre zásahy na hydraulických spojeniach a
na dymovodoch. Je takisto dôležité, aby mriežky
odsávania neboli upchané. V blízkosti zariadenia
sa nesmie nachádzať žiaden horľavý predmet
(papier, látka, umelá hmota, polystyrén atď.).
Odporúča sa neumiestňovať elektrické spot-
rebiče pod kotol, pretože by mohlo dôjsť k ich
poškodeniu v prípade zásahu na bezpečnostnom
ventile (pokiaľ tento nie je vhodne odvádzaný do
odvodného lieviku), alebo v prípade strát z hyd-
raulického okruhu, v opačnom prípade výrobca
nezodpovedá za prípadné škody na elektrických
spotrebičoch.
V prípade poruchy, závady alebo nesprávneho
fungovania je nutné zariadenie deaktivovať
a privolať povolaného technika (napríklad z
oddelenia technickej pomoci rmy Immergas,
ktorá disponuje špeciálnou technickou prípravou
a originálnymi náhradnými dielmi). Zabráňte
teda akémukoľvek zásahu do zariadenia alebo
pokusu o jeho opravu. Nerešpektovanie vyššie
uvedeného bude viesť k osobnej zodpovednosti
a strate záruky.
• Inštalačné normy:
- tieto kotle nesmú byť inštalované v spálňach
alebo v kúpeľňách. Nesmú byť inštalované
v miestnostiach, v ktorých sa nachádzajú
otvorené krby bez vlastného prúdenia vzdu-
chu. Okrem toho musia byť nainštalované v
prostredí, v ktorom teplota nemôže klesnúť
pod 0°C. Nesmú byť vystavené klimatickým
vplyvom.
- Kotle s otvorenou komorou typu B nesmú
byť inštalované v miestnostiach, kde je
vykonávaná priemyselná činnosť, umelecká
alebo komerčná činnosť, pri ktorej vznikajú
výpary alebo výparné látky (výpary kyselín,
lepidiel, farieb, riedidiel, horľavín apod.),
alebo prach (napr. prach pochádzajúci zo
spracovania dreva, uhoľný prach, cementový
prach apod.), ktoré môžu škodiť prvkom
zariadenia a narušiť jeho fungovanie.
Upozornenie: inštalácia kotla na stenu musí
poskytnúť stabilnú a účinnú oporu samotnému
zariadeniu.
Hmoždinky (ktoré sú v dotácii) v prípade pod-
pornej konzoly alebo prichytávacej podložky, ob-
siahnuté v dotácii, sú určené výhradne k inštalácii
kotla na stenu. Adekvátnu oporu môžu zaručiť
iba vtedy, keď sú správne nainštalované (podľa
technických pravidiel) na steny z plného alebo
poloplného muriva. V prípade stien z dierova-
ných tehál alebo blokov, priečok s obmedzenou
statikou alebo iného muriva , ako je uvedené vyš-
šie, je potrebné najskôr pristúpiť k predbežnému
overeniu statiky oporného systému.
Poznámka: hmoždinkové skrutky so šesťhran-
nou hlavou v blistri sa používajú výhradne na
upevnenie opornej konzoly na stenu.
Tieto kotle slúžia na ohrev vody na teplotu nižšiu,
než je bod varu pri atmosférickom tlaku.
Musia byť teda pripojené k vyhrievaciemu zaria-
deniu a distribučnej sieti sanitárnej vody, ktoré sú
primerané ich charakteristikám a výkonu.

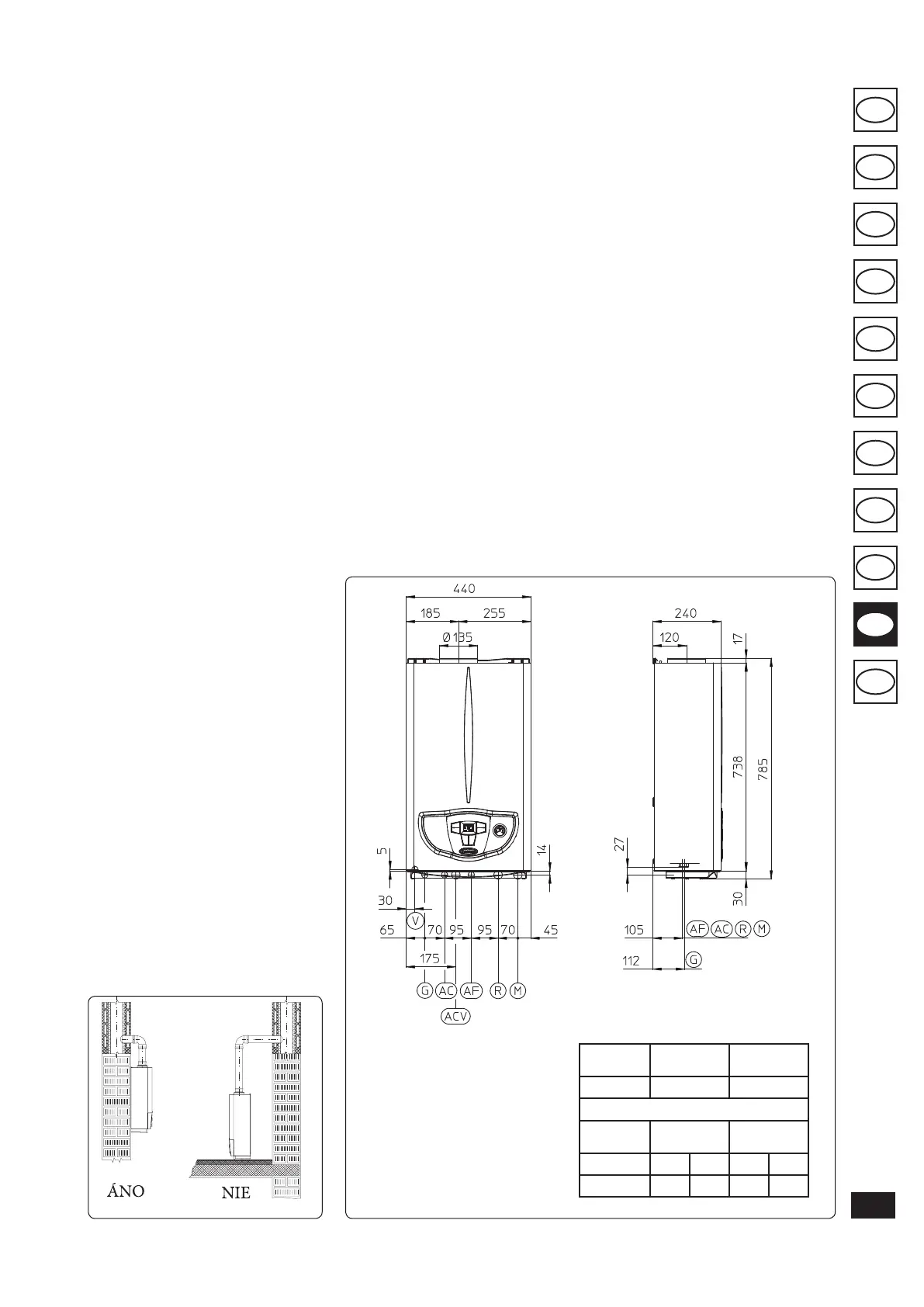

1.2 ZÁKLADNÉ ROZMERY.
Obr. 1-2
Obr. 1-1
Legenda:
G - Prívod plynu
AC - Výstup teplej sanitárnej vody
ACV -
Vstup teplej sanitárnej vody
súprava slnečný ventil (Optional)
AF - Vstup studenej sanitárnej vody
R - Spätný beh systému
M - Nábeh systému
V - Elektrické zapojenie
Poznámka: skupina pripojení (optional)
Výška
(mm)
Šírka
(mm)
Hĺbka
(mm)
785 440 240
Prípoje
Plyn
Sanitárna
voda
Zariadenie
G AC AF R M
3/4” 1/2” 1/2” 3/4” 3/4”
