1.5 EXTERNÁ SONDA OPTIONAL.
Kotol je predurčený na aplikáciu externej sondy
(Obr. 1-7), ktorá je k dispozícii ako súprava
optional.
Táto sonda je priamo prepojiteľk elektrickému
zariadeniu kotla a umožňuje automaticky znížiť
maximálnu teplotu odovzdávanú do systému
pri zvýšení vonkajšej teploty. Tým sa dodávané
teplo prisso výkyvom vonkajšej teploty.
Externá sonda zasiahne vždy, keď je zapojená,
bez ohľadu na prítomnosť alebo typ použitého
časového termostatu prostredia. Vzájomný vzťah
medzi teplotou chodu zariadenia a vonkajšou
teplotou je určený polohou prítomného voliča,
nachádzajúceho sa na plášti kotla v závislosti od
kriviek, znázornených na diagrame (Obr. 1-8).
Elektrické pripojenie externej sondy musí byť
vykonané ku svorkám 38 a 39 na elektronickej
karte kotla (Obr. 3-2).
1.6 VETRANIE MIESTNOSTÍ.
Je nevyhnutné, aby v miestnostiach, v ktorých je
kotol nainštalovaný, prúdilo aspoň toľko vzdu-
chu, koľko je ho potrebného ako pre spaľovanie
plynu, tak aj pre správne vetranie miestnosti.
Prirodzené prúdenie vzduchu musí prichádzať
priamo cez:
-
trvalé otvory urobené v stenách miestnosti, kto
treba vetrať a ktoré majú odvod priamo von;
- ventilačné vedenia, jednotlivé alebo skupino
rozvetvené.
Vzduch, určený na vetranie, musí byť odobe-
raný priamo z vonkajšieho prostredia a ďaleko
od zdrojov znistenia. Prirodze pdenie
vzduchu je povolené tiež nepriamou cestou odo-
beraním vzduchu z miestnosti, ktosa nachádza
vedľa miestnosti určenej k vetraniu. pre ďalšie
informácie, kajúce sa vetrania miestností, je
potrebné dodržiavať platné predpisy.
Vypudzovanie použitého vzduchu. V miest-
nostiach, kde inštalované plynové zariadenia,
môže byť nevyhnutné okrem odvádzania spalín
aj odvádzanie použitého vzduchu, s následným
dodávaním rovnakého množstva čistého vzdu-
chu. Toto musí byť realizovapodľa platných
technických noriem.
1.7 DYMOVÉ KANÁLY.
Plynové zariadenia, vybavené prípojom pre
potrubie na spaliny, musia byť pripojené pria-
mo ku komínom alebo dymovodom bezpečnej
účinnosti.
Len v prípade, že tieto elementy cbajú, je
mož povol odvod spaľovacích produktov
priamo do vonkajšieho prostredia, ale vždy s
dodržiavaním noriem týkajúcich sa výfukových
koncových dielov a ostatných platných miestnych
predpisov.
Zapojenie ku komínom a dymovodom. Za-
pojenie prístroja ku komínu alebo dymovodu
sa uskutočňuje prostredníctvom dymových
kanálov.
V prípade použitia existujúcich dymovodov
musia byť tieto dokonale vyčistené, pretože
eventuálne zvyšky, ktoré sa môžu uvoľnpočas
fungovania, by mohli upchať priechod dymov a
tým vyvolať situácie extrémneho nebezpečenstva
pre užívateľa.
Dymové kanály musia byť zapojené ku komínu
alebo dymovodu v tej istej miestnosti, v ktorej je
nainštalované zariadenie, alebo, v krajnom prí-
pade vo vedľajšej miestnosti a musia zodpovedať
požiadavkám príslušnej normy.
1.8 DYMOVODY/KOMÍNY.
Prístroje s prirodzem ťahom môžu m
jednotlivé komíny alebo spol rozvetvené
dymovody.
Jednotlivé komíny. Vtorné rozmery niekto-
rých typov jednotlivých komínov stanovené
normou. V prípade, že efektívne údaje nezod-
povedajú aplikovateľným podmienkam alebo
limitom uvedených v tabkách, je potreb
vykonať výpočet komínu podľa noriem.
Spoločné rozvetvené dymovody. Vo viac-
poschodových budovách pre odvod produktov
spaľovania s prirodzeným ťahom sa môžu použiť
spoločné rozvetvené rúry (s.r.r.). SRR novej ge-
nerácie musia bprojektovapodľa výpočtovej
metodológie a podľa normy.
Malé komíny. Pod malými komínmi sa rozu-
mejú zariadenia, ktoré sa nachádzajú na štíte
jednotlivého komína alebo spoločnej rozvetvenej
rúry. Toto zariadenia zjednodušuje rozptyľovanie
produktov spaľovania aj za nepriaznivých atmo-
sférických podmienok a zabraňuje ukladaniu
nevhodných častíc.
Musí zodpovedať požiadavkám normy.
Výška odvodu, zodpovedajúca hornému vrcholu
komínu/dymovej rúre, bez ohľadu na existenciu
malých komínov, musí byť mimo „zóny spätného
návratu“, aby sa vyhlo vytváraniu protitlaku, kto-
zabraňuje slobodnému odvádzaniu produktov
spaľovania do atmosféry. Je preto potrebné
br do úvahy minilne výšky uvedené na
obrázkoch, ako stanovuje norma, v závislosti od
sklonu strechy.
Výfuk priamo do vonkajšieho prostredia.
Zariadenia s prirodzeným ťahom, určené pre
zapojenia ku komínu alebo dymovej rúre, môžu
odvádzať produkty spaľovania priamo do von-
kajšieho prostredia prostredctvom potru
vedúcich pozdĺž budovy. Odvádzanie sa v tomto
prípade uskutočňuje prostredníctvom odvod-
ného potrubia, ku ktorému je z vonkajšej strany
pripojený koncový diel ťahu.
Výfuko potrubie. Výfukové potrubie musí
zodpovedať uvedeným požiadavkám vzťahujú-
cim sa k dymovým potrubiam, s dodržiavaním
platných technických noriem.
Umiestnenie koncových dielov ťahu. Koncové
diely ťahov musia:
-
byť situované pozdĺž vonkajších stien budovy;
- byť umiestnené tak, aby vzdialenosti rešpek-
tovali minimálne hodnoty, ktoré určuje plat
technická norma.
Odvod spalín prístrojov s prirodzeným ťahom
mimo uzatvorech priestorov pod otvoreným
nebom. V uzatvorených priestoroch, nachádza-
júcich sa pod otvoreným nebom (ventil
studne, pivnice, dvory a podobné), ktoré
uzatvorené na všetkých stranách, je povolený
priamy odvod span plynových prístrojov s
prírodným alebo núteným ťahom a s termickou
výkonnosťou viac ako 4 po 35 kW za okol-
nos, že rešpektované podmienky platnej
technickej normy.
Dôležité: je zakázauvieslobodne mimo pou-
žitia zariadenie na kontrolu výfuku spalín. Každá
časť tohto zariadenia, pokije opotrebovaná,
musí byť nahradená originálnym náhradným
dielom. V prípade častých zásahov na zariadení
na kontrolu výfuku spalín je potrebpreveriť
výfukové potrubie a vetranie miestnosti, v ktorej
je kotol umiestnený.
1.9 PLNENIE ZARIADENIA.
Po zapojení kotla pokračujte s naplnením zaria-
denia prostredníctvom kohútika, slúžiaceho na
naplnenie (Obr. 2-2). Plnenie je nutné vykoná-
vať pomaly, aby sa uvoľnili vzduchové bubliny
obsiahnuté vo vode a vzduch sa vypustil z prie-
duchov kotla a vyhrievacieho systému. V kotli je
zabudovaný automatický odvzdušňovací ventil
umiestnený na obehovom čerpadle. Otvorte od-
vzdušňovacie ventily radiátorov. Odvzdušňovacie
ventily radiátorov sa musia uzavrieť, keď začne
vytekať iba voda.
Plniaci kohútik sa musí uzavrieť, keď tlakomer
kotla ukazuje približne 1,2 baru.
Poznámka: počas týchto operácií púšťajte obe-
hové čerpadlo do funkcie obehu v intervaloch
pomocou hlavného spínača, umiestneného na
prístrojovej doske. Odvzdušniť obehočerpadlo
vyskrutkovaním predného uzáveru a udržaním
motora v činnosti.
Po dokončení operácie uzáver zaskrutkujte
späť.

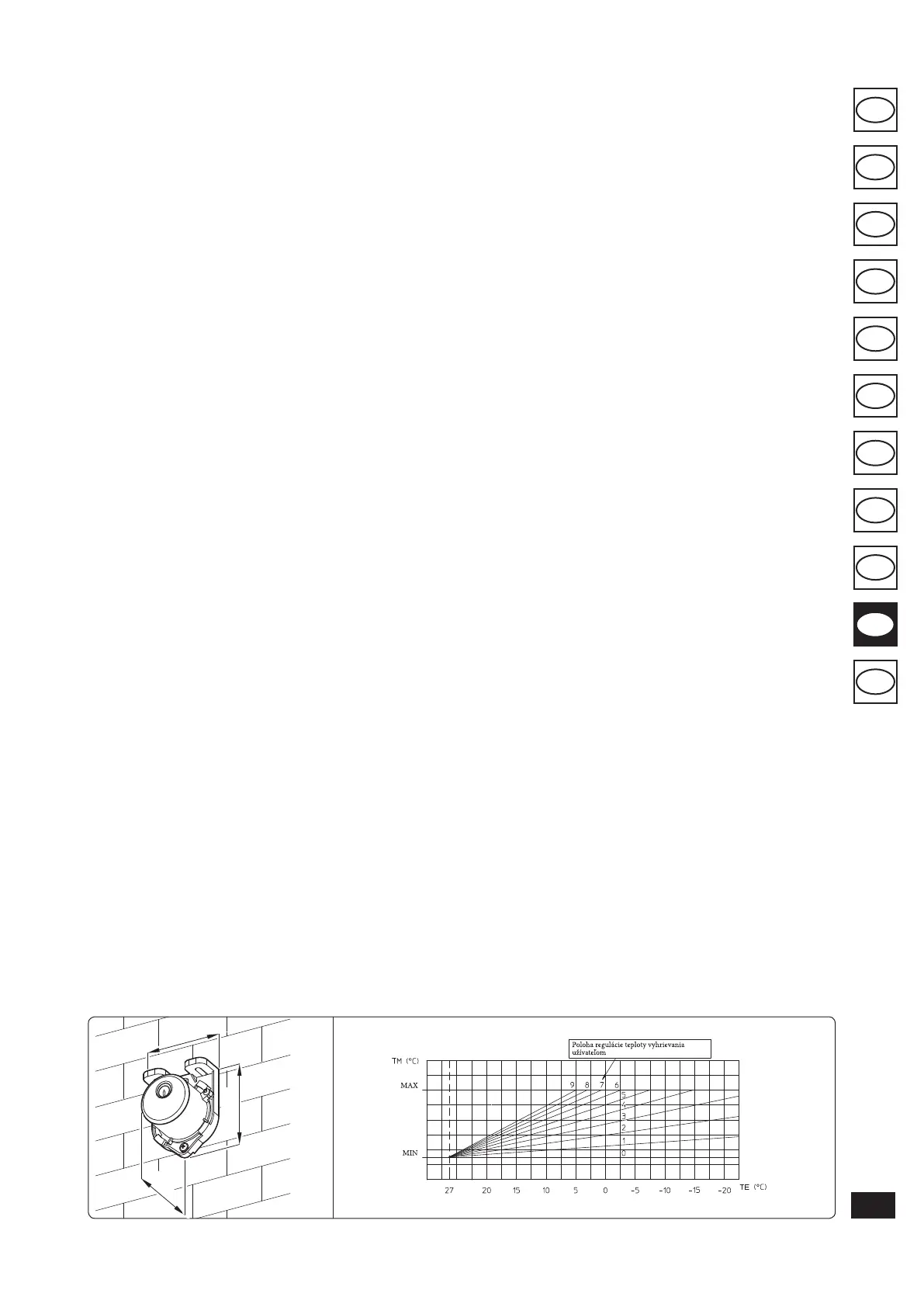

Obr. 1-7 Obr. 1-8
