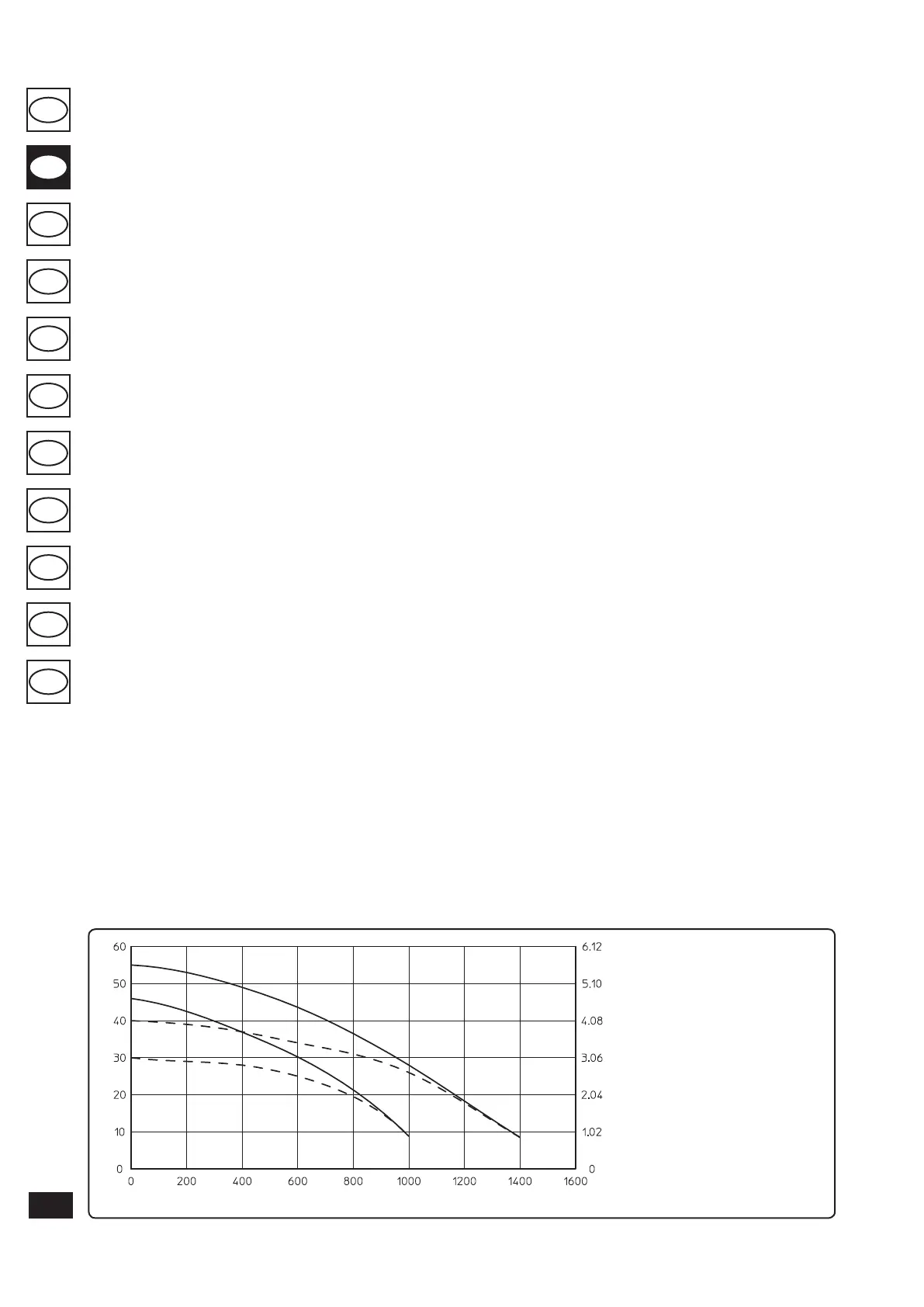

Rys. 1-9
Dostępna wysokość ciśnienia instalacji.
Wysokość ciśnienia (m H
2
O)
Natężenie przepływu (l/h)
Wysokość ciśnienia (kPa)
A = Dostępna wysokość ciśnienia
instalacji na maksymalnej
prędkości z wyłączonym by-
pass
B = Dostępna wysokość ciśnienia
instalacji na maksymalnej
prędkości z włączonym by-pass
C = Dostępna wysokość ciśnienia
instalacji na drugiej prędkości z
wyłączonym by-pass
D = Dostępna wysokość ciśnienia
instalacji na drugiej prędkości z
włączonym by-pass
A
B
C
D
N.B.: podczas tych czynności, uruchamiać co
jakiś czas pompę obiegową przy pomocy wy-
łącznika głównego umieszczonego na tablicy
rozdzielczej. Odpowietrzyć pompę obiegową
odkręcając zatyczkę przednią, zachowując silnik
przy pracy.
Przykręcić ponownie zatyczkę po wykonaniu
czynności.
1.10 URUCHOMIENIE INSTALACJI
GAZOWEJ.
Aby uruchomić instalację należy:
- otworzyć okna i drzwi;
- unikać obecności iskier i wolnych płomieni;
- odprowadzić powietrze znajdujące się w insta-
lacji rurowej;
- sprawdzić szczelność instalacji wewnętrznej
według wskazań zawartych w normie.
1.11 URUCHOMIENIE KOTŁA
WŁĄCZENIE.
Aby uzyskać przewidzianą Deklarację Zgodności,
należy dostosować się do następujących wskazań
dotyczących uruchomienia kotła:
- sprawdzić szczelność instalacji wewnętrznej
według wskazań zawartych w normie;
- sprawdzić odpowiedniość używanego gazu w
stosunku do gazu, do którego przystosowany
jest kocioł;
- włączyć kocioł i sprawdzić właściwy zapłon;
- sprawdzić, czy natężenie przepływu gazu i
odpowiadające ciśnienie są zgodne z tymi
wskazanymi w instrukcji (Parag. 3.18);
- sprawdzić wentylację pomieszczeń;
- sprawdzić istniejący ciąg podczas normalnego
funkcjonowania urządzenia, korzystając, na
przykład z ciągomierza umieszczonego od razu
przy wyjściu produktów spalania urządzenia;
- sprawdzić, czy w pomieszczeniu nie dochodzi
do cofania się produktów spalania, również
podczas funkcjonowania ewentualnych wen-
tylatorów elektrycznych;
- sprawdzić ingerencję urządzenia bezpieczeń-
stwa w przypadku braku gazu i odpowiadający
temu czas ingerencji;
- sprawdzić ingerencję wyłącznika głównego
umieszczonego przed kotłem.
Gdyby tylko jedna z kontroli okazała się negatyw-
na, kocioł nie może zostać uruchomiony.
N.B.: sprawdzenie początkowe kotła musi zostać
przeprowadzone przez wykwalikowanego tech-
nika. Tradycyjna gwarancja kotła ważna jest od
daty samej kontroli.
Certykat sprawdzenia i gwarancja zostają wy-
dane użytkownikowi.
1.12 POMPA OBIEGOWA.
Kotły serii Mini Nike 24 3 E dostarczone zostają
z zainstalowaną pompą obiegową z trzypozycyj-
nym elektrycznym regulatorem prędkości. Na
pierwszej prędkości, regulator nie funkcjonuje
właściwie. Aby kocioł funkcjonował właściwie
zaleca się korzystać na nowych instalacjach (jed-
norurowych i modułowych) z pompy obiegowej
na maksymalnej prędkości. Pompa wyposażona
jest w kondensator.
Ewentualne odblokowanie pompy. Gdyby
po długim okresie postoju pompa obiegowa
zablokowała się, konieczne jest odkręcenie za-
tyczki przedniej i przekręcenie wału silnika przy
pomocy śrubokrętu. Czynność przeprowadzić z
najwyższą ostrożnością, aby go nie uszkodzić.
Regulacja By-pass (cześć 20 Rys. 1-10). W
razie konieczności możliwe jest wyregulowanie
by-pass zgodnie z wymaganiami instalacji od
minimum (by-pass wyłączony) do maksimum
(by-pass włączony) przedstawione na schemacie
(Rys. 1-9).
Wykonac regulację za pomocą śrubokrętu
płaskiego, przekręcając w kierunku zegarowym
włącza się by-pass, w przeciwnym wyłącza.
1.13 ZESTAWY DOSTĘPNE NA
ZAMÓWIENIE.
• Zestaw kurków odcinających instalacji. Kocioł
przystosowany jest do zainstalowania kurków
odcinających instalacji do wprowadzenia na
rurach wyjściowych i wejściowych zespołu
podłączenia. Taki zestaw jest bardzo przydatny
w momencie konserwacji, ponieważ pozwala
na opróżnienie tylko kotła, bez konieczności
opróżniania całej instalacji.
• Zestaw dozujący polifosforany. Zestaw do-
zujący polifosforany redukuje tworzenie się
osadów wapiennych, zachowując z upływem
czasu oryginalne warunki wymiany cieplnej
i produkcji ciepłej wody użytkowej (c.w.u.)
Kocioł jest przystosowany do użycia zestawu
dozującego polifosforanów.
Wyżej omówione zestawy dostarczane są kom-
pletne i wyposażone w kartkę informacyjną ich
montażu i eksploatacji.
