27
TR
SI
CZ
HU
RO
IE
RU
UA
SK
ES
PL

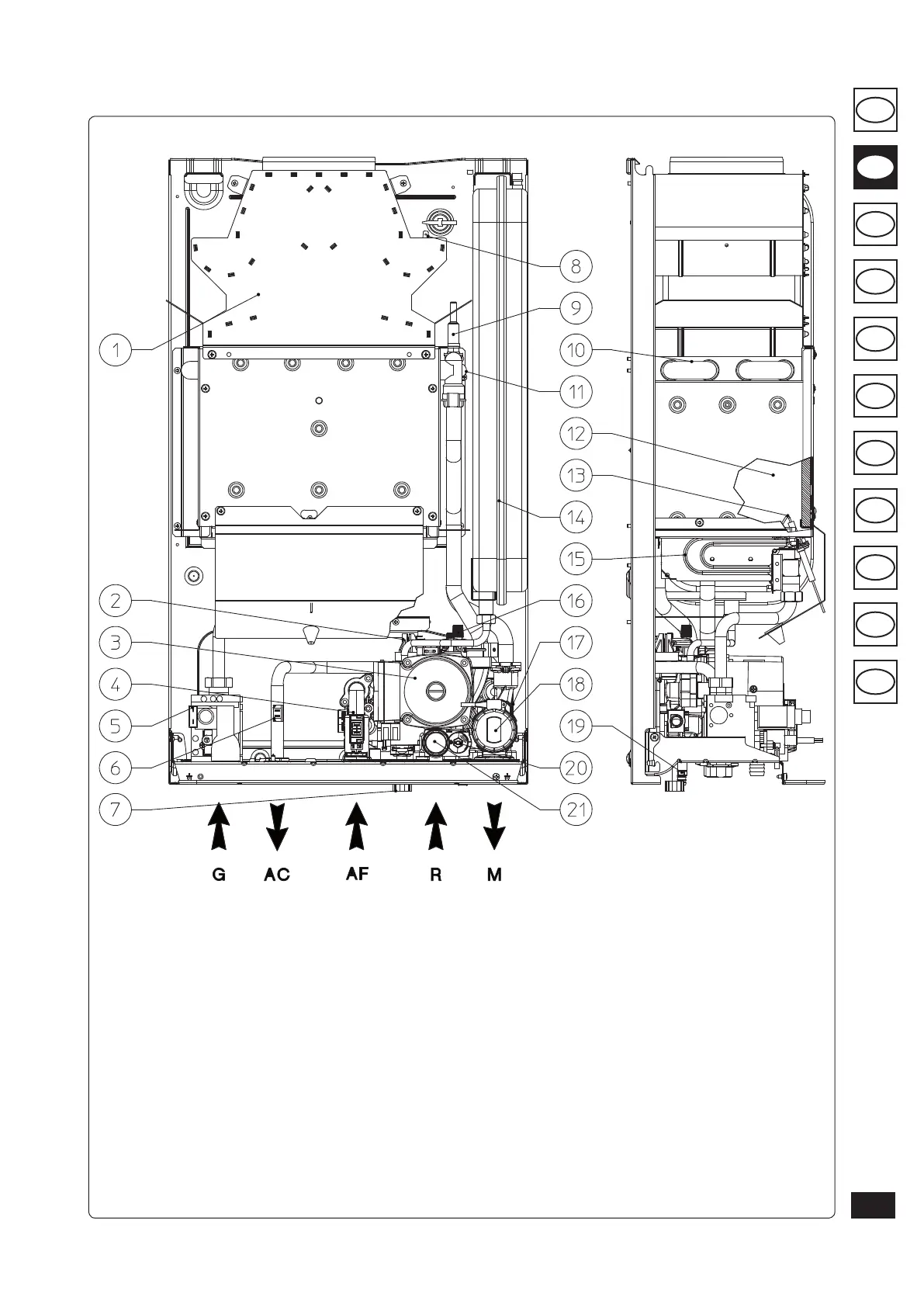

1.14 KOMPONENTY KOTŁA.
Rys. 1- 10
Opis:
1 - Okap spalin
2 - Presostat instalacji
3 - Pompa obiegowa kotła
4 - Fluksostat w.u.
5 - Zawór gazu
6 - Sonda w.u.
7 - Kurek napełniania instalacji
8 - Termostat spalin
9 - Termostat bezpieczeństwa
10 - Wymiennik pierwotny
11 - Sonda wyjściowa
12 - Komora spalania
13 - Świece zapłonowe i pomiaru
14 - Zbiornik wyrównawczy instalacji
15 - Palnik
16 - Zawór odpowietrzający
17 - Wymiennik w.u.
18 - Zawór trójdrożny (z napędem)
19 - Kurek opróżniania instalacji
20 - By-pass
21 - Zawór bezpieczeństwa 3 baw
N.B.: zespół podłączenia (opcja)
