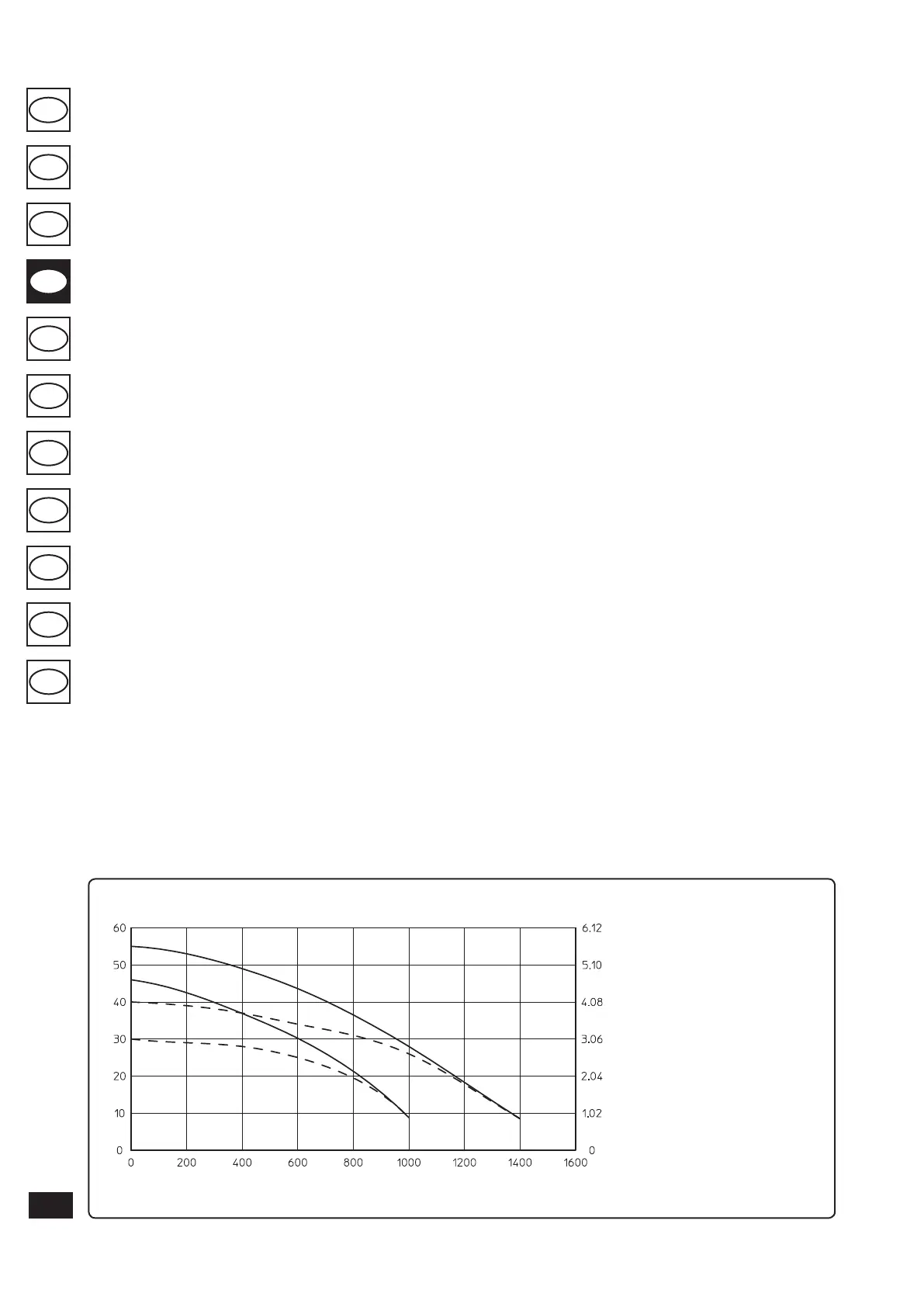

Obr. 1-9
Dostupný výtlak zařízení.
Výtlak (m H
2
O)
Průtok (l/h)
Výtlak (kPa)
A = Dostupný výtlak zařízení při
maximální rychlosti s by-pas-
sem mimo funkce
B = Dostupný výtlak zařízení při
maximální rychlosti s by-pas-
sem ve funkci
C = Dostupný výtlak zařízení při se-
kundární rychlosti s by-passem
mimo funkce
D = Dostupný výtlak zařízení při se-
kundární rychlosti s by-passem
ve funkci
A
B
C
D
1.10 UVEDENÍ PLYNOVÉHO ZAŘÍZENÍ
DO PROVOZU.
Při uvádění zařízení do provozu je nutné:
- otevřít okna a dveře;
- zabránit vzniku jisker a otevřeného plamene;
- přistoupit k vytlačení vzduchu nacházejícího
se v potrubí;
- zkontrolovat těsnost vnitřního zařízení podle
pokynů stanovených normou.
1.11 UVEDENÍ KOTLE DO PROVOZU
ZAPNUTÍ.
Aby bylo možné dosáhnout vydání Prohlášení o
shodě požadovaného zákonem, je potřebné při
uvádění kotle do provozu provést následující:
- zkontrolovat těsnost vnitřního zařízení podle
pokynů stanovených normou.
- zkontrolovat, zda použitý plyn odpovídá tomu,
pro který je kotel určen;
- zapnout kotel a zkontrolovat správnost zapále-
ní;
- zkontrolovat, zda jsou výkon plynu a odpovída-
jící tlaky v souladu s těmi uvedenými v příručce
(odst. 3.18);
- zkontrolovat správné větrání místností;
- zkontrolovat tah při běžném provozu zařízení
například pomocí podtlakového manometru
umístěného přímo u výstupu spalin z kotle;
- zkontrolovat, zda v místnosti nedochází k zpět-
nému proudu spalin i při provozu případných
elektrických větráků;
- zkontrolovat, zda bezpečnostní zařízení pro
případ absence plynu pracuje správně a dobu,
za kterou zasáhne;
- zkontrolovat zásah hlavního spínače umístě-
ného před kotlem a v kotli;
Pokud jen jedna z těchto kontrol bude mít negativ-
ní výsledek, kotel nesmí být uveden do provozu.
Poznámka: úvodní kontrolu kotle musí provést
kvalikovaný technik. Záruka na kotel počíná od
data této kontroly.
Osvědčení o první kontrole a záruka budou vy-
dány uživateli.
1.12 OBĚHOVÉ ČERPADLO.
Kotle „Mini Nike 24 3 E“ jsou dodávány se zabu-
dovaným oběhovým čerpadlem s třípolohovým
elektrickým regulátorem rychlosti. S oběhovým
čerpadlem nastaveným na první rychlost pracuje
kotel správně. Pro optimalizaci provozu kotle se
u nových systémů (jednopotrubních a modu-
lárních) doporučuje nastavit oběhové čerpadlo
na maximální rychlost. Oběhové čerpadlo je
vybaveno kondenzátorem.
Případné odblokování čerpadla. Pokud by se
po delší době nečinnosti oběhové čerpadlo za-
blokovalo, je nutné odšroubovat přední uzávěr a
otočit šroubovákem hřídelí motoru. Tuto operaci
proveďte s maximální opatrností, abyste motor
nepoškodili.
Regulace By-pass (část 20 Obr. 1-10). V případě
potřebye možné regulovat by-pass podle vlast-
ních požadavek na zařízení, od minima (by-pass
vyloučen) po maximum (by-pass vložen) jak je
uvedené na grackém znázornění (Obr. 1-9).
Provést regulaci pomocí plochého šroubováku,
otáčením ve směru hodinových ručiček se by-
pass vloží, v protisměru se vyloučí.
1.13 SOUPRAVY NA OBJEDNÁVKU.
• Souprava kohoutků pro zastavení zařízení.
Kotel je předurčen na instalaci uzavíracích ko-
houtů zařízení, které se vsouvají do chodových
a návratových potrubí připojovací skupiny.
Tato souprava je velmi užitečná v momentu
údržby, protože umožňuje vyprázdnit jenom
kotel bez vyprázdnění celého zařízení.
• Souprava dávkovače polyfosfátů. Dávkovač
polyfosfátů snižuje vznik kotelního kamene,
zachovávajíc původní podmínky termické vý-
měny a produkce teplé sanitární vody. Kotel je
předurčen na instalaci dávkovače polyfosfátů.
Výše uvedené soupravy se dodávají v kompletu
spolu s instruktážním listem pro montáž a
použití.
