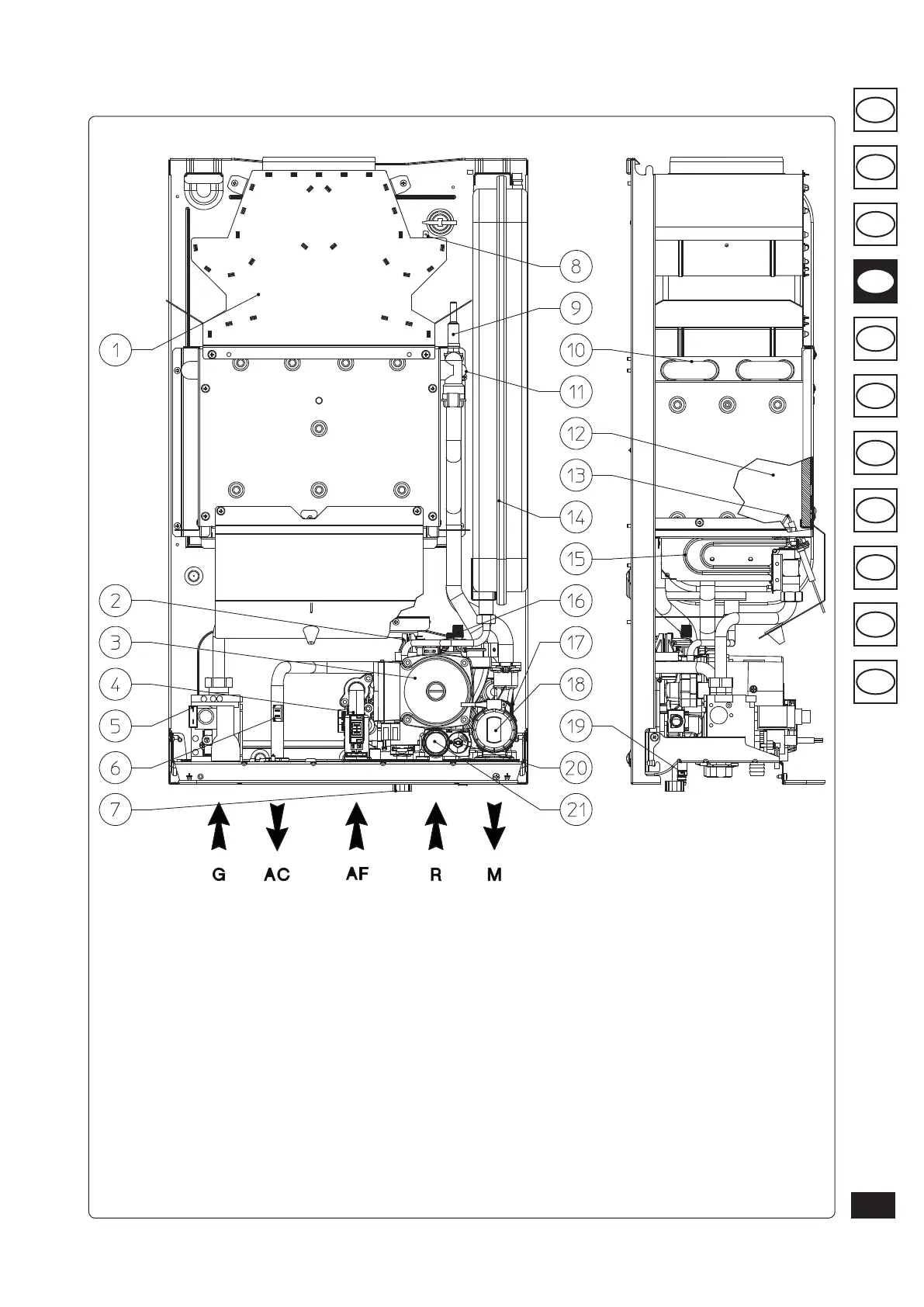

1.14 KOMPONENTY KOTLE.
Obr. 1- 10
Legenda:
1 - Digestoř
2 - Presostat zařízení
3 - Oběhové čerpadlo kotle
4 - Sanitární průtokoměr
5 - Plynový ventil
6 - Sanitární sonda
7 - Kohoutek plnění zařízení
8 - Termostat spalin
9 - Bezpečnostní termostat
10 - Primární výměník
11 - Náběhová sonda
12 - Spalovací komora
13 - Svíčky zapalování a měření
14 - Expanzní nádoba zařízení
15 - Hořák
16 - Odvzdušňovací ventil
17 - Sanitární výměník
18 - Trojcestný ventil (motorizovaný)
19 - Kohoutek vypouštění zařízení
20 - By-pass
21 - Bezpečnostní ventil 3 bar
Poznámka: skupina připojení (optional)
