VICTRIX PRO V2 100 - 120 - 150 -180 EU
48
R
M
DN100
9
6
7
1
5
2
4
10
11
8
14
3
13
6
14
12
12
2
KEY:
1 - ermal modules in set conguration
2 - 2 Valve xing ttings
3 - Ball valve
4 - Insulation
5 - 3-way valve
6 - 2 Nipples
7 - Long insulated 90° bend in return
8 - Insulated 90° bend in ow
9 - Non return valve
10 - Insulation
11 - Insulation half-shell
12 - 2 Insulated manifolds i DN100
13 - Insulation half-shell
14 - 2 Flange gaskets DN100
Modules
Hydraulic manifold kit DN100
2 modules code: 3.033667
Hydraulic manifold kit DN100
extension code: 3.033668
2 VICTRIX PRO V2 100-120-150 EU N° 1 --
3 VICTRIX PRO V2 100-120-150 EU N° 1 N° 1
4 VICTRIX PRO V2 100-120-150 EU N° 1 N° 2
5 VICTRIX PRO V2 100-120-150 EU N° 1 N° 3
Modules
Hydraulic manifold kit DN100
2 modules code: 3.034938
Hydraulic manifold kit DN100
extension code: 3.034939
2 VICTRIX PRO V2 180 EU N° 1 --
3 VICTRIX PRO V2 180 EU N° 1 N° 1
4 VICTRIX PRO V2 180 EU N° 1 N° 2
5 VICTRIX PRO V2 180 EU N° 1 N° 3

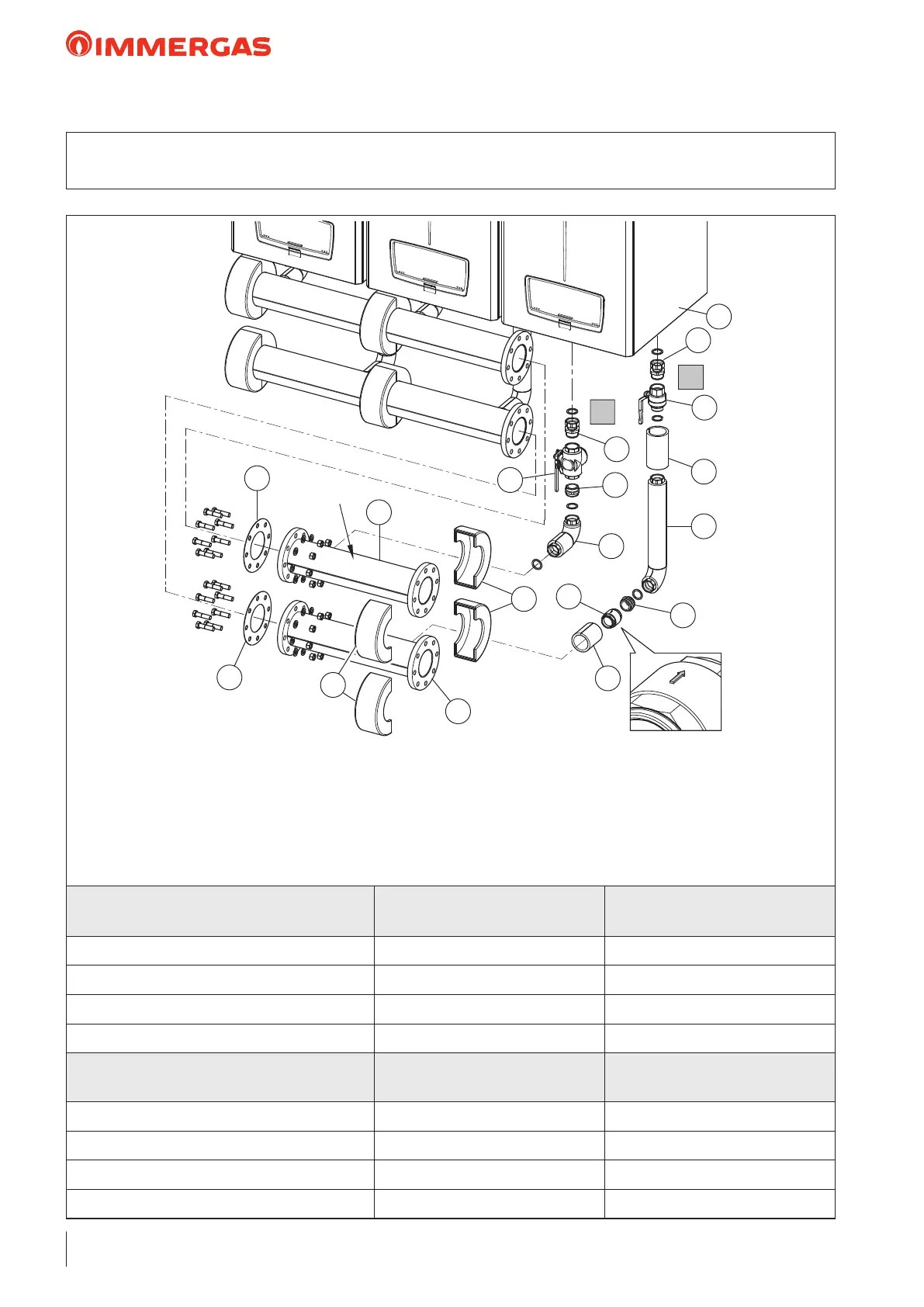

17.1 INSTALLATION OF HYDRAULIC MANIFOLD KIT OPTIONAL
AT RH/LH IN SET CONFIGURATION VICTRIX PRO V2 100  120  150  180 EU
