11 - Español

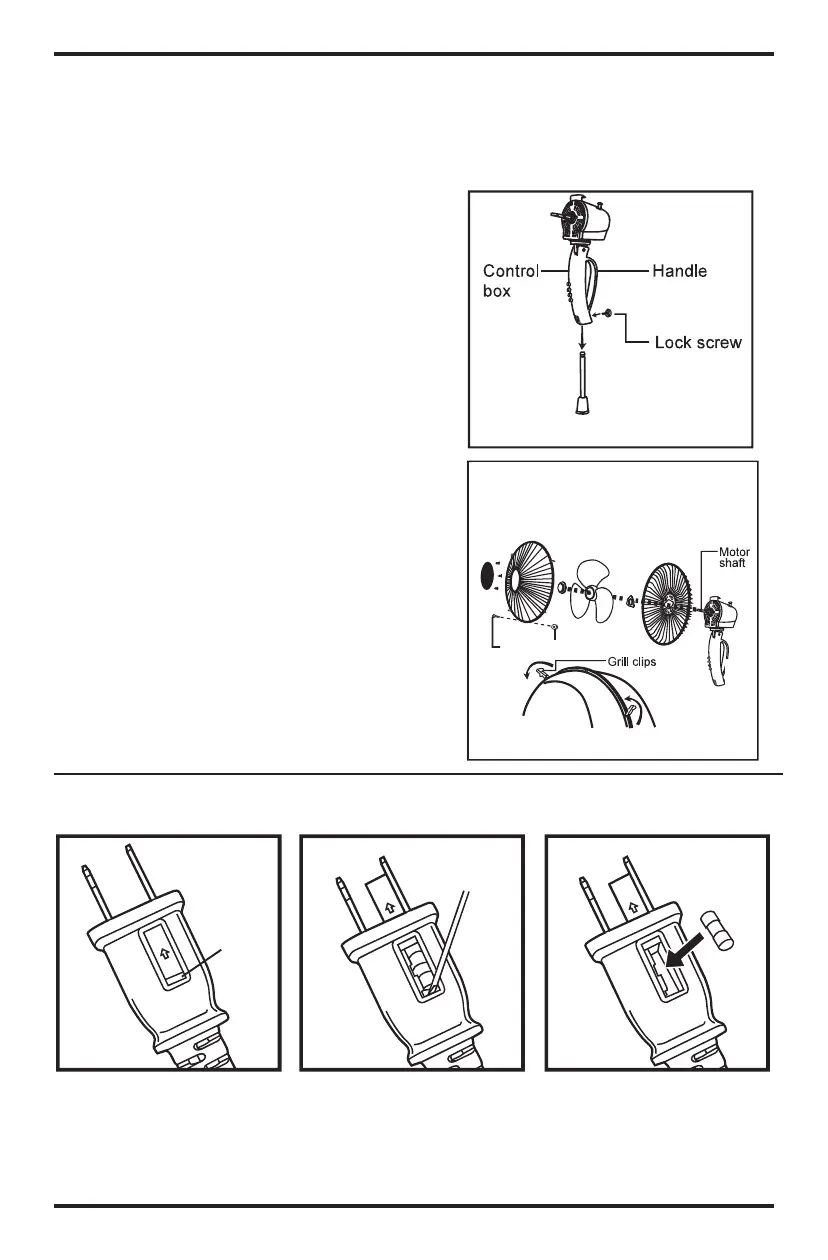

Paso 2: Instalación del compartimiento del
motor y la caja de control (Fig. 2)
1. Para retirar el tornillo de seguridad (N) de
la parte posterior de la caja de control, gíre-
lo en sentido opuesto a las agujas del reloj,
(NO SAQUE EL TORNILLO DE SEGURIDAD
COMPLETAMENTE) y coloque el compar-
timiento del motor y la caja de control (K y
M) encima del poste interior (P); gire el
tornillo de seguridad (N) en sentido de las
agujas del reloj para fijarlo en el poste inte-
rior (P).
Paso 3: Montaje de la cabeza del ventilador
(Fig. 3)
1. Una la cubierta de la rejilla (A) a la rejilla
frontal (B) con los tornillos incluidos.
2. Para colocar la rejilla posterior (con la
pequeña tuerca y el agujero para el tornillo
hacia abajo) (G), alinee los agujeros guía
con las dos clavijas redondas situadas exac-
tamente en las partes superior e inferior del
compartimiento del motor (K). Atornille la
tuerca de seguridad de la rejilla (F) en sen-
tido de las agujas del reloj para ajustar la
rejilla posterior (G) al compartimiento del
motor (K).
3. Inserte el eje del motor (I) a través del
agujero de la hélice del ventilador (E) aline-
ando los dientes del eje del motor (I) con los
agujeros para los dientes en la parte poste-
rior de la hélice del ventilador (E). Gire la
tapa de la hélice (D) en sentido opuesto a
las agujas del reloj para ajustar la hélice del
ventilador (E).
4. Para unir la rejilla frontal (B) con la rejilla
posterior (G) use los ganchos de la parte
inferior de la rejilla. A continuación, fije las
dos rejillas con los ganchos de la rejilla (C)
en el borde exterior de la rejilla frontal (B).
Fig. 3
Small Nut and Screw
(
m b
P
t
F o
o
a
p
k
C
s
s
1
o
t
t
S
re
a
El tornillo pequeño y la tuerca pueden
colocarse en la parte inferior de la rejilla frontal.
Retírelos antes de unir las rejillas frontal y
posterior, y vuelva a colocarlos en las rejillas
para asegurarlas.
Fig. 2
(
m b
P
t
F o
o
a
p
k
C
s
s
1
o
t
t
S
re
a
Ta b
REEMPLAZO DEL FUSIBLE
1. Deslice hacia arriba la tapa
del fusible del enchufe con la
pestaña.
2. Use un tornillo destornilla-
dor de cabeza plana de joyero
(el más pequeño) para sacar
con cuidado el fusible de la
parte inferior.
NOTA: Tenga mucho cuidado
cuando realice lo anterior.
3. Reemplace el fusible con
uno nuevo de 2,5 Amp/125 V
y vuelva a colocar la tapa en
su lugar.
NOTA: NO UTILICE
FUSIBLES DE MÁS DE 2,5
Amp/125 V
