GRIFF INSTALLIEREN (OPTIONAL)
TB31-TB31A-TB41-TB41A-TB51-TB51A

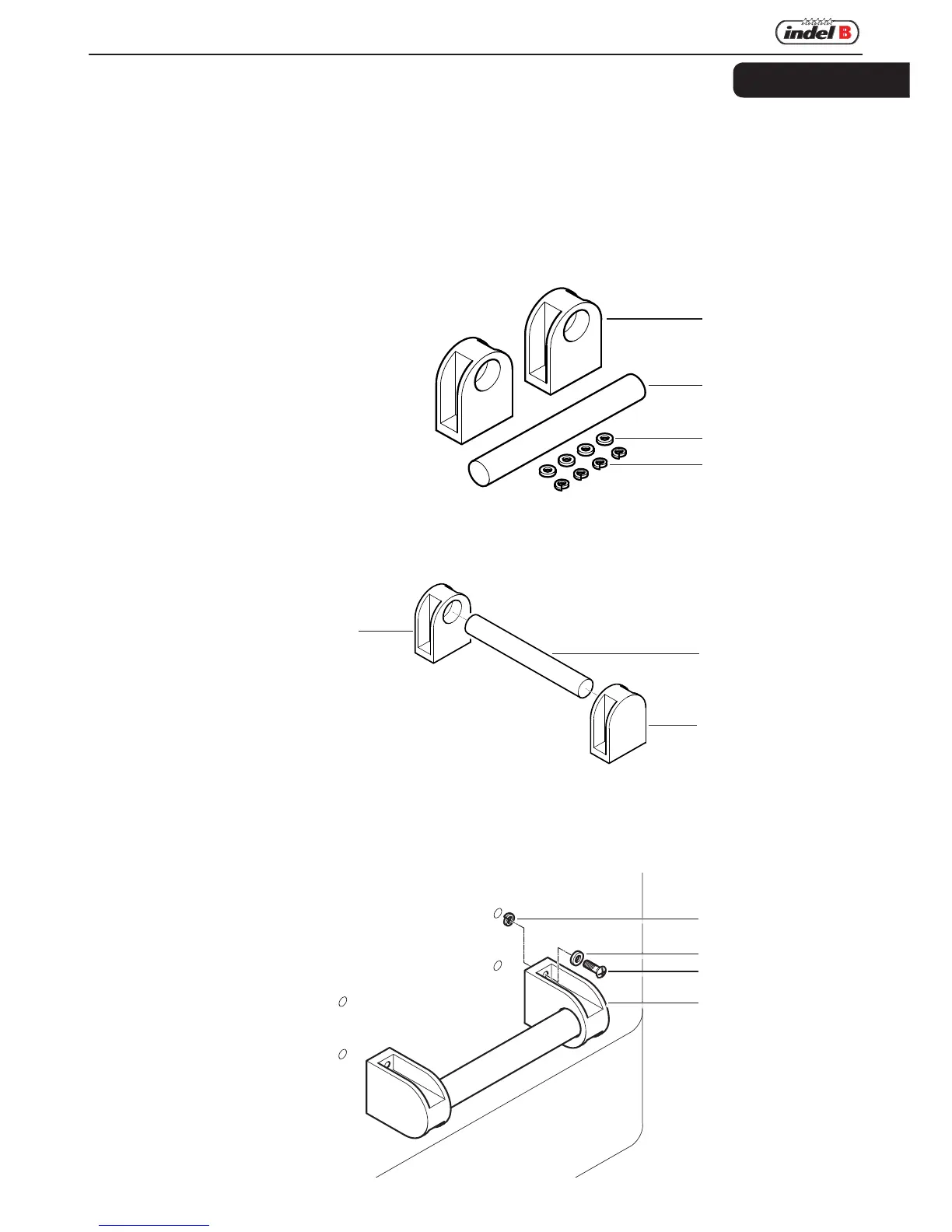

Griffset
Der Griff-Montagesatz enthält:
1 - Beilagscheibe Nr. 4 Stck
2 – geschlitzter Federring Nr. 4 Stck
3 – rundes rohrförmiges Zubehörteil Nr. 1 Stck
4 - Untersatz Nr. 2 Stck
Set montieren
Die Untersätze (4) am runden Zubehörteil (3) befestigen
4
3
4
4
2
1
5
Griffmontage
Die Schrauben (5) vom Gehäuse abschrauben.
Die Beilagscheibe (1) am Griffende (4) anpassen.
Die Schraube (5) in den Griff (4) einsetzen und ihr Ende in den geschlitzten Federring (2) stecken.
Die Schrauben (5) am Gehäuse festschrauben.
