CLS FUSION Montage- und Betriebsanleitung
CLS FUSION Mounting and Operating Instructions
11
5. Technische Daten
5.1. CLS FUSION - 7 Ah
Anschlussspannung: 230V AC +/-10%
max. Eingangsstrom: 0,6A
Netzsicherung: 5AT, AV=1500A
Ausgangsspannung: 24V DC +/-20%
Zul. Umgebungstemperatur -5°C bis +25°C
Endstromkreise: 2 (max.4)
Max. Belastung : 3A je Stromkreis
Endstromkreissicherung: 5AT, AV=1500A
Schutzklasse: I
Schutzart: IP20
max. Anschlussquerschnitt (mm²) für:
Netzzuleitung: 4
Lichtschalterabgänge: 4
Endstromkreise: 2,5
Meldekontakte: 1,5
Gewicht: ca.10kg
Abmessung
H x B x T (mm):
375 x 240 x 120
Schrankvariante:
Brandschutzschrank BRS40:
1198 x 648 x 449
Stahlblechwandschrank IP20: 800 x 400 x 210
Stahlblechwandschrank IP54: 800 x 400 x 210
Batterie: 24V/7,2Ah
Batteriesicherung: 30A, AV=1000A
Wandlersicherung: 30A, AV=1000A
Entnahmeströme für eine
Nennbetriebsdauer von:
1h 3,0A
2h 2,5A
3h 1,7A
8h -
bei den Entnahmeströmen ist eine Alterungsreserve zu
berücksichtigen
Maßbild:
240 120
375
29,5
200
190
5. Technical data
5.1. CLS FUSION - 7 Ah
Nominal voltage: 230V AC +/-10%
Max. Input voltage: 0.6A
Mains Fuse: 5AT, IR=1500A
Output voltage: 24V DC +/-20%
Amb. temp. range: -5°C until +25°C
Final circuit: 2 (max.4)
Max. load: 3A per nal circuit
Final circuit fuses: 5AT, IR=1500A
Protection class: I
Protection catergory: IP20
Max. cross section (mm²) for:
Mains: 4
LSA: 4
Final circuits: 2.5
Voltfree signalling contacts: 1.5
Weight: approx.10kg
Dimensions
H x W x D(mm):
375 x 240 x 120
Cabinet options:
Fire protection cabinet BRS40: 1198 x 648 x 449
Sheet steel wall cabinet IP20: 800 x 400 x 210
Sheet steel wall cabinet IP54: 800 x 400 x 210
Battery: 24V/7.2Ah
Battery fuse: 30A, IR=1000A
Converter fuse: 30A, IR=1000A
Battery power:
1h 3.0A
2h 2.5A
3h 1.7A
8h -
Battery power without aging reserve.

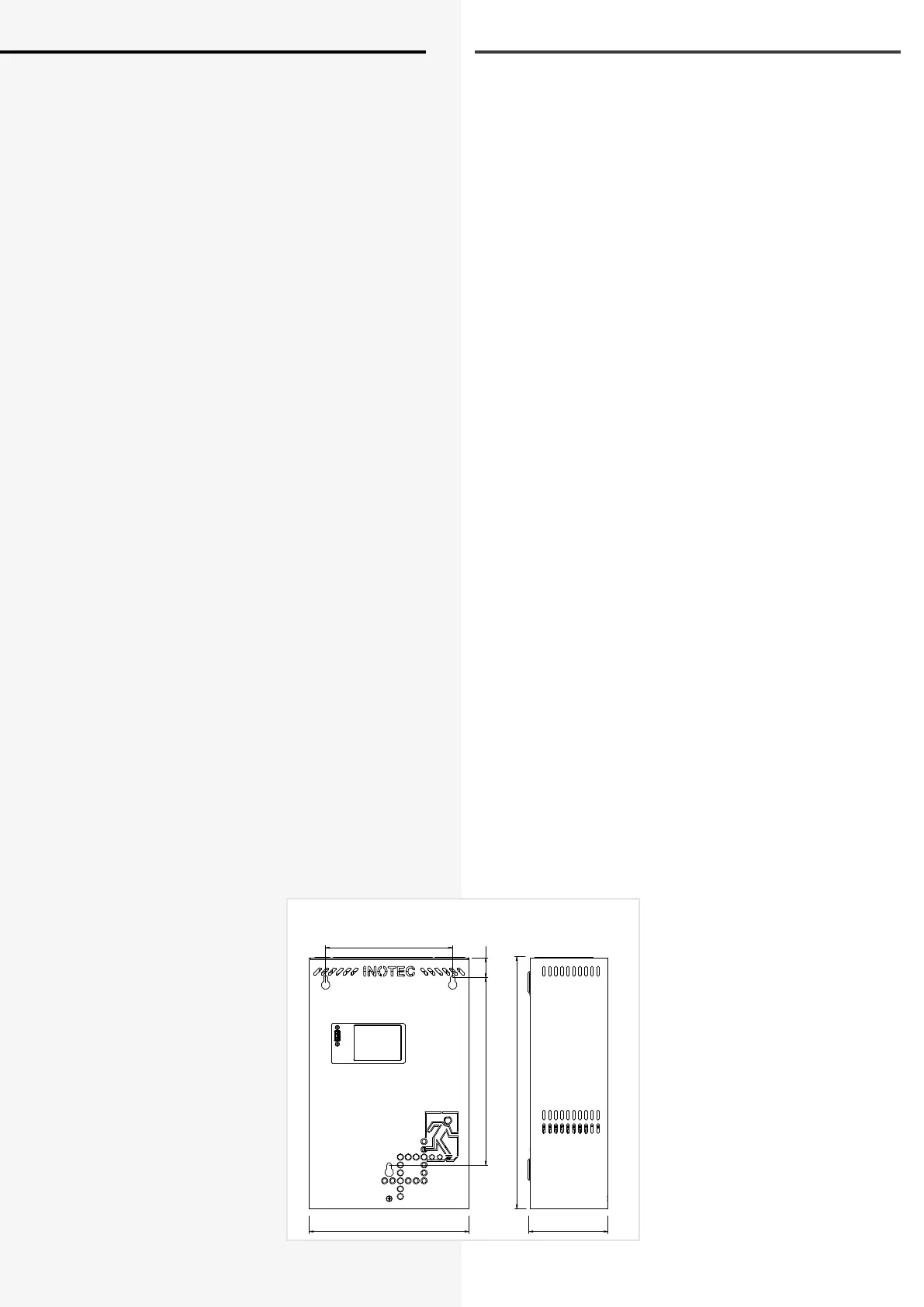

Dimensioned drawing:
7 Ah
