InoTec CLS FUSION 7 Ah User Manual

CLS FUSION Montage- und Betriebsanleitung
CLS FUSION Mounting and Operating Instructions
12
5.2. CLS FUSION - 10 Ah
Nominal voltage: 230V AC +/-10%
Max. Input voltage: 2.2A
Mains Fuse: 5AT, IR=1500A
Output voltage: 24V DC +/-20%
Amb. temp. range: 0°C until +40°C
Final circuit: 4 (max.8)
Max. load: 3A per nal circuit
Final circuit fuses: 5AT, IR=1500A
Protection class: I
Protection catergory: IP20
Max. cross section mm² for:
Mains: 4
LSA: 4
Final circuits: 2.5
Voltfree signalling contacts: 1.5
Weight: approx. 15kg
Dimensions H x W x D(mm)
510 x 280 x 146 mm
Color: RAL 7015
Cabinet options:
Sheet steel wall cabinet IP20: 800 x 400 x 210
Sheet steel wall cabinet IP54: 800 x 400 x 210
HD Sheet steel wall cabinet IP66: 770 x 610 x 275
Battery: 24V/10Ah
Battery fuse: 30A, IR=1000A
Converter fuse: 30A, IR=1000A
Battery power:
1h 7.9A
3h 2.8A
8h 1.2A
Battery power with aging reserve

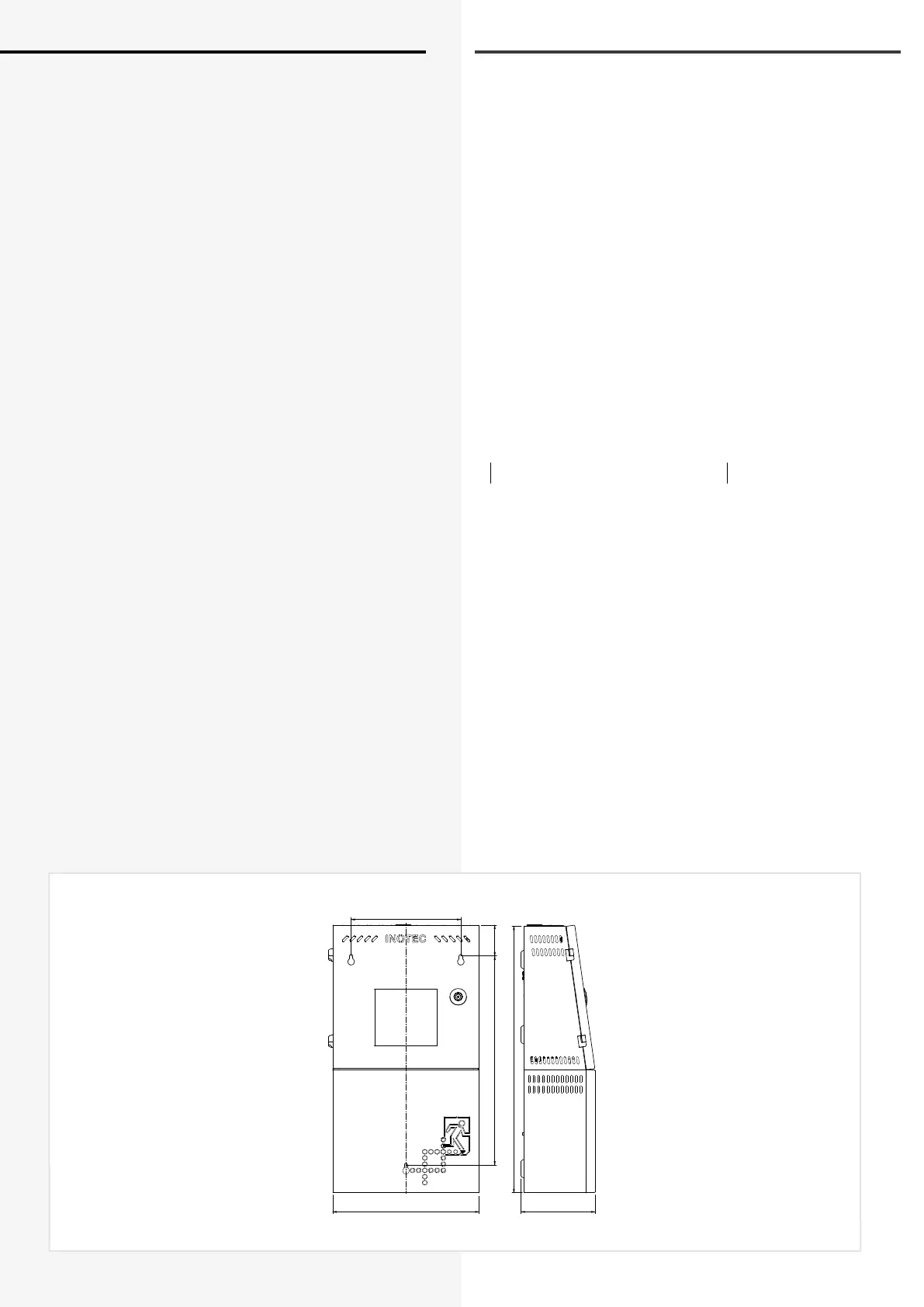

Dimensioned drawing:
5.2. CLS FUSION - 10 Ah
Anschlussspannung: 230V AC +/-10%
max. Eingangsstrom: 2,2A
Netzsicherung: 5AT, AV=1500A
Ausgangsspannung: 24V DC +/-20%
Zul. Umgebungstemperatur: 0°C bis +40°C
Endstromkreise: 4 (max.8)
Max. Belastung : 3A je Stromkreis
Endstromkreissicherung: 5AT, AV=1500A
Schutzklasse: I
Schutzart: IP20
max. Anschlussquerschnitt (mm²) für:
Netzzuleitung: 4
Lichtschalterabgänge: 4
Endstromkreise: 2,5
Meldekontakte: 1,5
Gewicht:
ca.15kg
Abmessung: H x B x T:
510 x 280 x 146 mm
Farbe:
RAL 7015
Schrankvariante:
Stahlblechwandschrank IP20: 800 x 400 x 210
Stahlblechwandschrank IP54: 800 x 400 x 210
HD Wandschrank IP66: 770 x 610 x 275
Batterie: 24V/10Ah
Batteriesicherung: 30A, AV=1000A
Wandlersicherung: 30A, AV=1000A
Entnahmeströme für eine
Nennbetriebsdauer von:
1h 7,9A
3h 2,8A
8h 1,2A
Eine Alterungsreserve muss nicht berücksichtigt werden.
Maßbild:
280 146
510
210
60400
10 Ah
