CLS FUSION Montage- und Betriebsanleitung
CLS FUSION Mounting and Operating Instructions
14
5.4. CLS FUSION - Power - 20 Ah
Nominal voltage: 230V AC +/-10%
max. Input current: 3.5A
Mains fuse: 5AT, IR=1500A
Output voltage: 24V DC +/-20%
Amb. temp. range: 0°C until +40°C
Noise level: 0dB
Final circuit: 4 (max.8)
Max. load: 3A per nal circuit
Final circuit fuses: 5AT, IR=1500A
Protection class: I
Protection catergory: IP20
Max. cross section for:
Mains: 4
LSA: 4
Final circuits: 2.5
Voltfree signalling contacts: 1.5
Weight: approx. 35kg
Dimensions H x W x D(mm): 800 x 400 x 210
Color: RAL 7015
Cabinet options:
Sheet steel wall cabinet IP20: 800 x 400 x 210
Sheet steel wall cabinet IP54: 800 x 400 x 210
HD Sheet steel wall cabinet IP66: 770 x 610 x 275
Battery: 24V / 20 Ah
Battery fuse: 30A, IR=1000A
Converter fuse: 30A, IR=1000A
Battery power:
1h 14,0A
3h 5,7A
8h 1,9A
Battery power with aging reserve

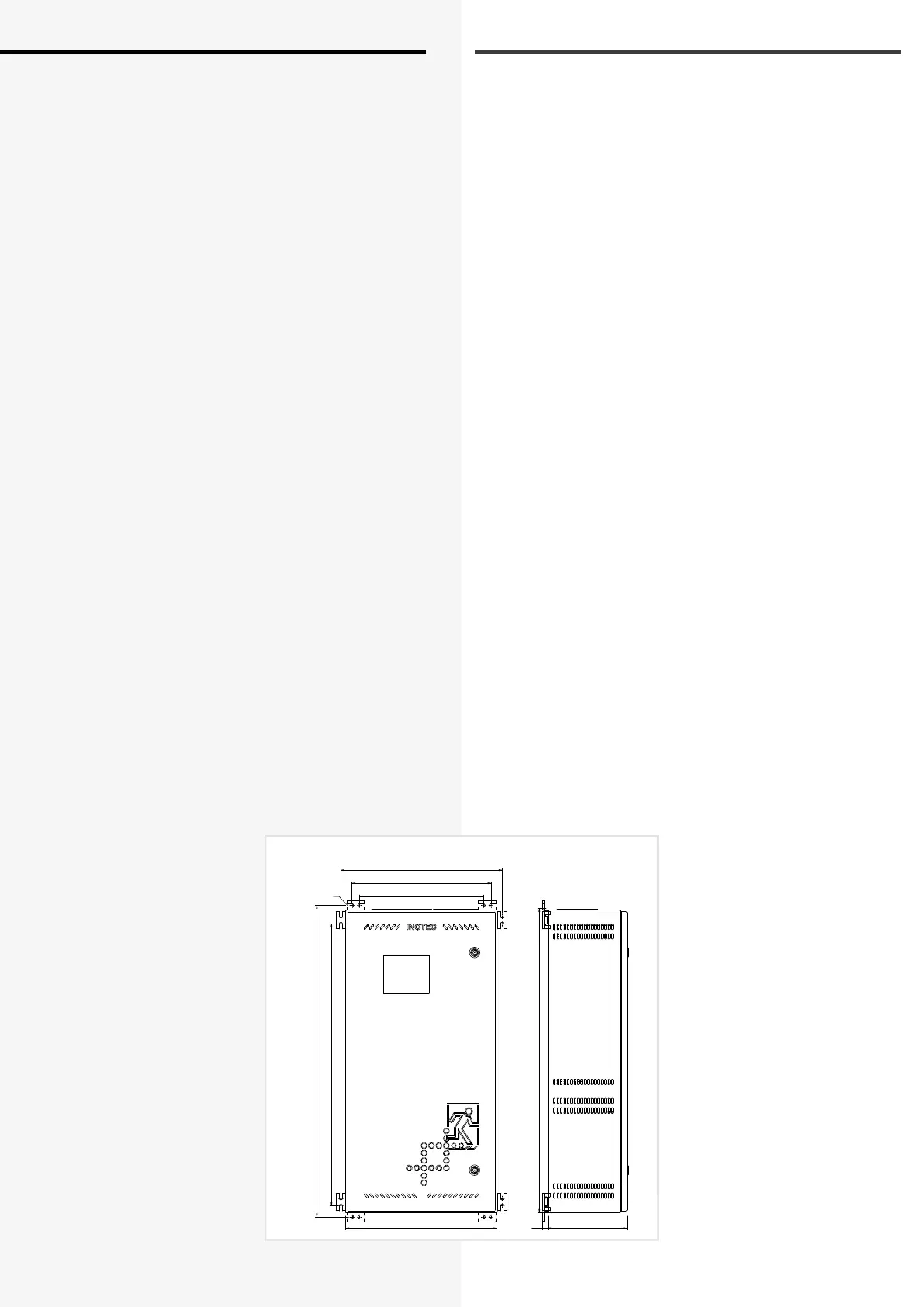

Dimensioned drawing:
5.4. CLS FUSION - Power - 20 Ah
Anschlussspannung: 230V AC +/-10%
max. Eingangsstrom: 3,5A
Netzsicherung: 5AT, AV=1500A
Ausgangsspannung: 24V DC +/-20%
Zul. Umgebungstemperatur: 0°C bis +40°C
Geräuschpegel: 0dB (lüfterlos)
Endstromkreise: 4 (max.8)
Max. Belastung : 3A je Stromkreis
Endstromkreissicherung: 5AT, AV=1500A
Schutzklasse: I
Schutzart: IP20
max. Anschlussquerschnitt (mm²) für:
Netzzuleitung: 4
Lichtschalterabgänge: 4
Endstromkreise: 2,5
Meldekontakte: 1,5
Gewicht: ca.35kg
Abmessung H x B x T (mm): 800 x 400 x 210
Farbe: RAL 7015
Schrankvariante:
Stahlblechwandschrank IP20: 800 x 400 x 210
Stahlblechwandschrank IP54: 800 x 400 x 210
HD Wandschrank IP66: 770 x 610 x 275
Batterie: 24 V / 20 Ah
Batteriesicherung: 30A, AV=1000A
Wandlersicherung: 30A, AV=1000A
Entnahmeströme für eine
Nennbetriebsdauer von:
1h 14,0A
3h 5,7A
8h 1,9A
Eine Alterungsreserve muss nicht berücksichtigt werden.
Maßbild:
330
370
430
ø8,5
400 21012
800
750
830
Power - 20Ah
