CLS FUSION Montage- und Betriebsanleitung
CLS FUSION Mounting and Operating Instructions
35
DPÜ/B.2 can optionally be connected to the IB3
option card (990138) in order to achieve faster
changeover times via the BUS.
Technical Data:
Nominal Voltage U
N
: 230V AC, 400V AC
Tolerance: 1,1U
N
dauernd
Nom.-frequency: 50/60Hz
Activation level: 0,85U
N
Bus connection: INOTEC internal system BUS
Adress range: 1 ... 31
Contacts: 2 n/c
I
max
/ Contact: 30V DC, 1A
Operation: Permanent
Ambient temp.: -15°C ... +40°C
Protection: IP20
Housing: Thermoplast
Wiring: 2.5mm² single solid wire or
1.5mm² soldered ex-wire
EMC: to DIN EN 55015
DPÜ/B.2 können, um schneller Umschaltzeiten
über den BUS zu erreichen, optional an die
Optionsplatzkarte IB3 (990138) angeschlossen
werden.
Technische Daten:
Nennspannung U
N
: 230V AC, 400V AC
Überlastbarkeit: 1,1U
N
dauernd
Nennfrequenz: 50/60Hz
Ansprechwert: 0,85U
N
Busanschluss: INOTEC interner Gerätebus
Adressbereich: 1 ... 31
Kontaktbestückung: 2 Schließer
I
max
/ Kontakt: 30V DC, 1A
Nennbetrieb: Dauerbetrieb
Temp.-Bereich: -15°C ... +40°C
Schutzart: IP20
Gehäuse: Thermoplast
Leiteranschluss: 2,5mm² eindrähtig oder 1,5mm²
Litze mit Aderendhülse
Funkentstörung: gem. DIN EN 55015

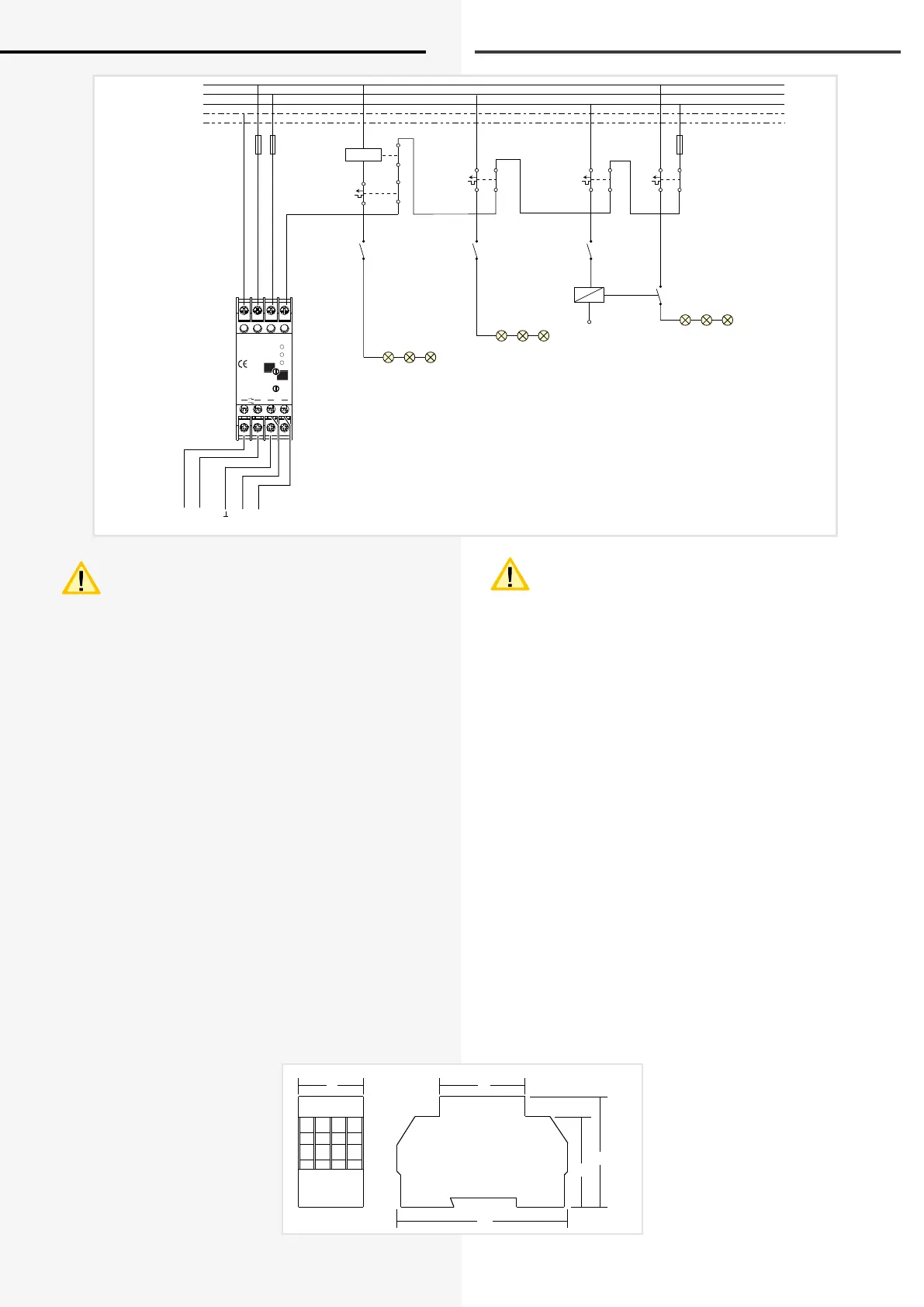

Allgemein-
beleuchtung
Allgemein-
beleuchtung
Allgemein-
beleuchtung
L1
L2
L3
N
PE
F1 F2
FI 0,03A
Schalter Schalter
F11
Schalter
F12 F13
Schütz
N
F10
Q 1
F3
INOTEC
DPÜ / B.2
890 417
L3
L2
L1
N
L1
L2
L3
+24V
BUS
T
T
x10 (T)
0
1
2
3
4
5
6
7
8
9
0
1
2
3
0
1
3
2
15 Min
5 Min
1
2
3
0
0 Min
1
0
2
10 Min
3
x1
U =3~ 400/230V AC N
U =U x 0,85 S N
Made in
Germany
acc. EN 50172
EMC: acc. EN 55015
t : -15 ... 40°C
a
23
13 14
24
+24V IB2
SL+ SL-
90
45
48
58
36
Geräteeigenschaften:
Technische Daten
Nennspannung U :
Überlastbarkeit:
Nennfrequenz:
Ansprechwert:
Busanschluss:
Adressbereich:
N
N
N
· LED-Anzeige für L1, L2, L3 (Nur bei Anschluß des Gerätebus)
· beliebige Phasenfolge
· 2 Schließer
· Erkennung von Unterspannung und Netzausfall
im Drehstromnetz
· auch ein-phasig anschließbar
gem. IEC 255, VDE 0435, T.303
· für Schalttafeleinbau auf
Hutprolschienen geeignet
· Einstellbare Nachlaufzeit 0/5/10/15 Minuten
nach Netzwiederkehr
230 V AC, 400 V AC
1,1 U dauernd
50/60 Hz
0,85 U
INOTEC interner Gerätebus
CPS 220/64, CPS 220/20 und CPS 220/48.1
1 . . . 31
2 Schließer
30V DC, 1A
Dauerbetrieb
-15°C ... +40°C
IP 20
Thermoplast
2,5mm² eindrähtig oder
1,5mm² Litze mit Aderendhülse
gem. DIN EN 55015
Ausgang
Kontaktbestückung:
I
max / Kontakt :
Allgemeine Daten
Nennbetrieb:
Temp.-Bereich:
Schutzart:
Gehäuse:
Leiteranschluss:
Funkentstörung:
INOTEC
Sicherheitstechnik GmbH
Name:
Datum:
Änderung:
Geprüft:
Becker
05.12.2013
20.11.2014
25.08.2015
Sachnummer:
Benennung: Blatt: 1 von 1
DPÜ/B.2
Drei-Phasen-Überwachung
mit Nachlaufzeit
