Insignia NS-32E320A13A

11
Televisor con pantalla LED de 32 pulg., 720p Insignia
www.insigniaproducts.com

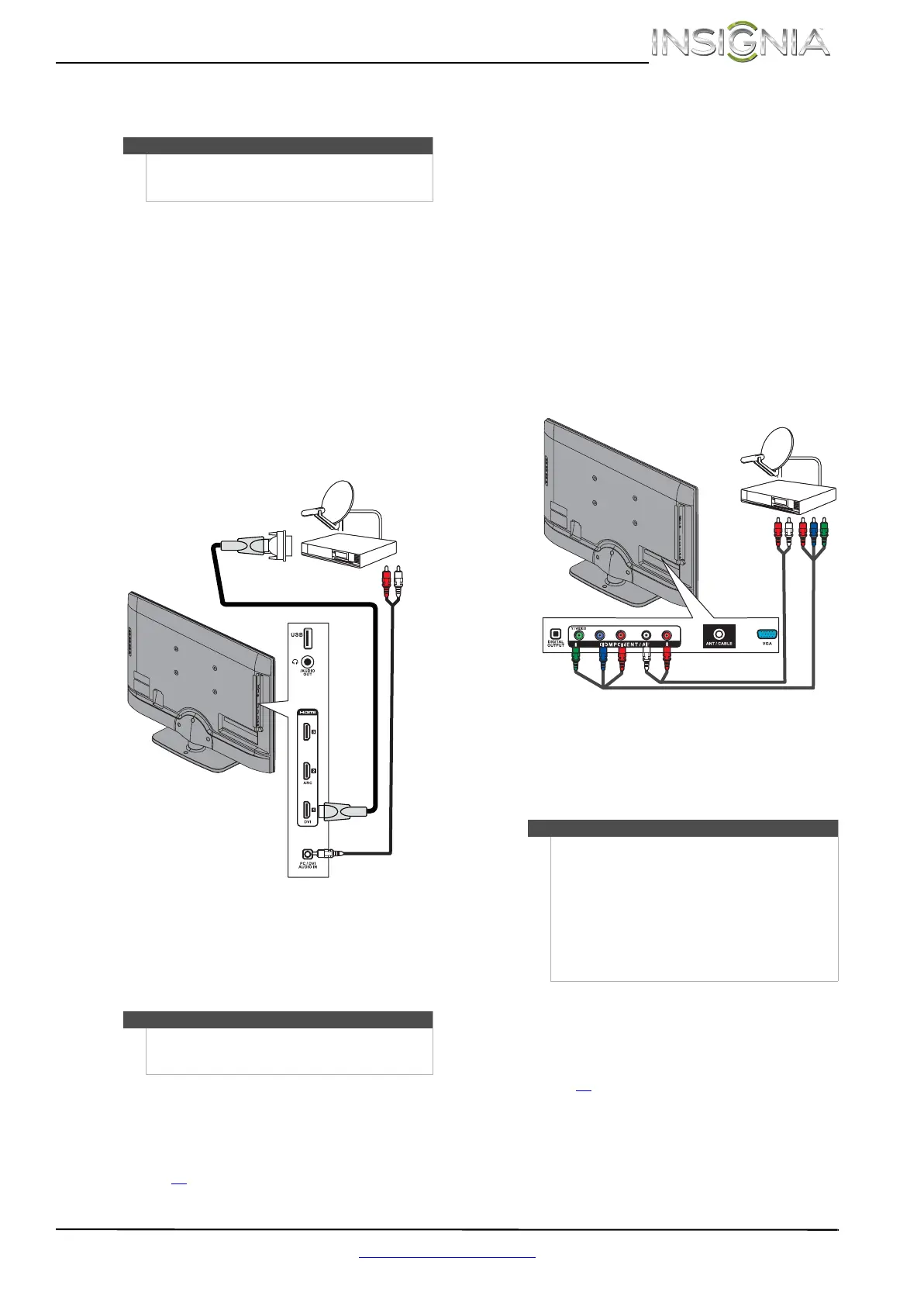

Usando DVI (igual que HDMI pero requiere una conexión
de audio)
Para conectar un decodificador de cable o
receptor de satélite usando DVI:
1 Asegúrese de que el cable de alimentación de
su televisor esté desconectado y que todos los
equipos conectados estén apagados.
2 Conecte el cable entrante de la toma de pared
de TV por cable a la toma de entrada de cable en
el decodificador de cable o receptor de satélite.
3 Conecte un adaptador de HDMI a DVI (no
incluido) en un extremo de un cable de HDMI
(no incluido) y conecte el adaptador a la toma
de salida de DVI (DVI OUT) en el decodificador
de cable o receptor de satélite.
4 Conecte el otro extremo del cable a la toma
HDMI 1/DVI en la parte lateral de su televisor.
5 Conecte un cable de audio de 3.5 mm (no
incluido) a la toma de entrada de audio de
PC/DVI (PC/DVI AUDIO IN ) en la parte lateral de
su televisor y a las tomas de salida de audio
(AUDIO OUT) en el decodificador de cable o
receptor de satélite.
6 Conecte el cable de alimentación de su televisor
a un tomacorriente, encienda su televisor, y
luego encienda el decodificador de cable o
receptor de satélite.
7 Utilice el Asistente de configuración en la
página 20
.
Usando una conexión de video de componentes (mejor)
Para conectar un decodificador de cable o
receptor de satélite usando video de
componentes:
1 Asegúrese de que el cable de alimentación de
su televisor esté desconectado y que todos los
equipos conectados estén apagados.
2 Conecte el cable entrante de la toma de pared
de TV por cable a la toma de entrada de cable en
el decodificador de cable o receptor de satélite.
3 Conecte un cable de video de componentes (no
incluido) a las tomas de video COMPONENT/AV
Y/VIDEO, P
B y PR en la parte posterior de su
televisor y a las tomas de salida de video de
componentes en el decodificador de cable o
receptor de satélite.
4 Conecte un cable de audio (no incluido) a las
tomas de audio Izq. y Der. (L y R ) en la parte
posterior de su televisor y a las tomas de salida
de audio en el decodificador de cable o receptor
de satélite.
5 Conecte el cable de alimentación de su televisor
a un tomacorriente, encienda su televisor, y
luego encienda el decodificador de cable o
receptor de satélite.
6 Utilice el Asistente de configuración en la
página 20
.
Nota
Se debe usar la toma HDMI 1/DVI para conectar un
decodificador de cable o receptor de satélite usando
DVI. Si se usa otra toma HDMI no se oirá sonido.
Nota
Cuando se conecta el audio usando la toma de
entrada de audio de PC/DVI (PC/DVI AUDIO IN), la
salida de audio será analógica.
Decodificador de cable
o receptor de satélite
Cable de HDMI con adaptador de HDMI a DVI
Cable de audio de 3.5 mm
Vista lateral del televisor
Nota
• Las tomas de audio izq. y der. (L y R) proveen la
conexión de audio para un equipo con video de
componentes conectado a las tomas de video
de componentes/AV Y/Video, Pb y Pr
(COMPONENT/AV Y/VIDEO, P
B y PR) o para un
equipo con video compuesto conectado a la
toma COMPONENT/AV Y/VIDEO.
• Cuando se conecta el audio usando las tomas
de audio izq. y der. (L y R) la salida de audio será
analógica.
Y / VI DEO
P B P R L R
Cable de audio
Decodificador de cable
o receptor de satélite
Los cables y las tomas
normalmente tienen
los mismos colores.
Cable de video de componentes
Vista posterior del televisor
