12
NS-32E320A13A Televisor con pantalla LED de 32 pulg., 720p Insignia
www.insigniaproducts.com

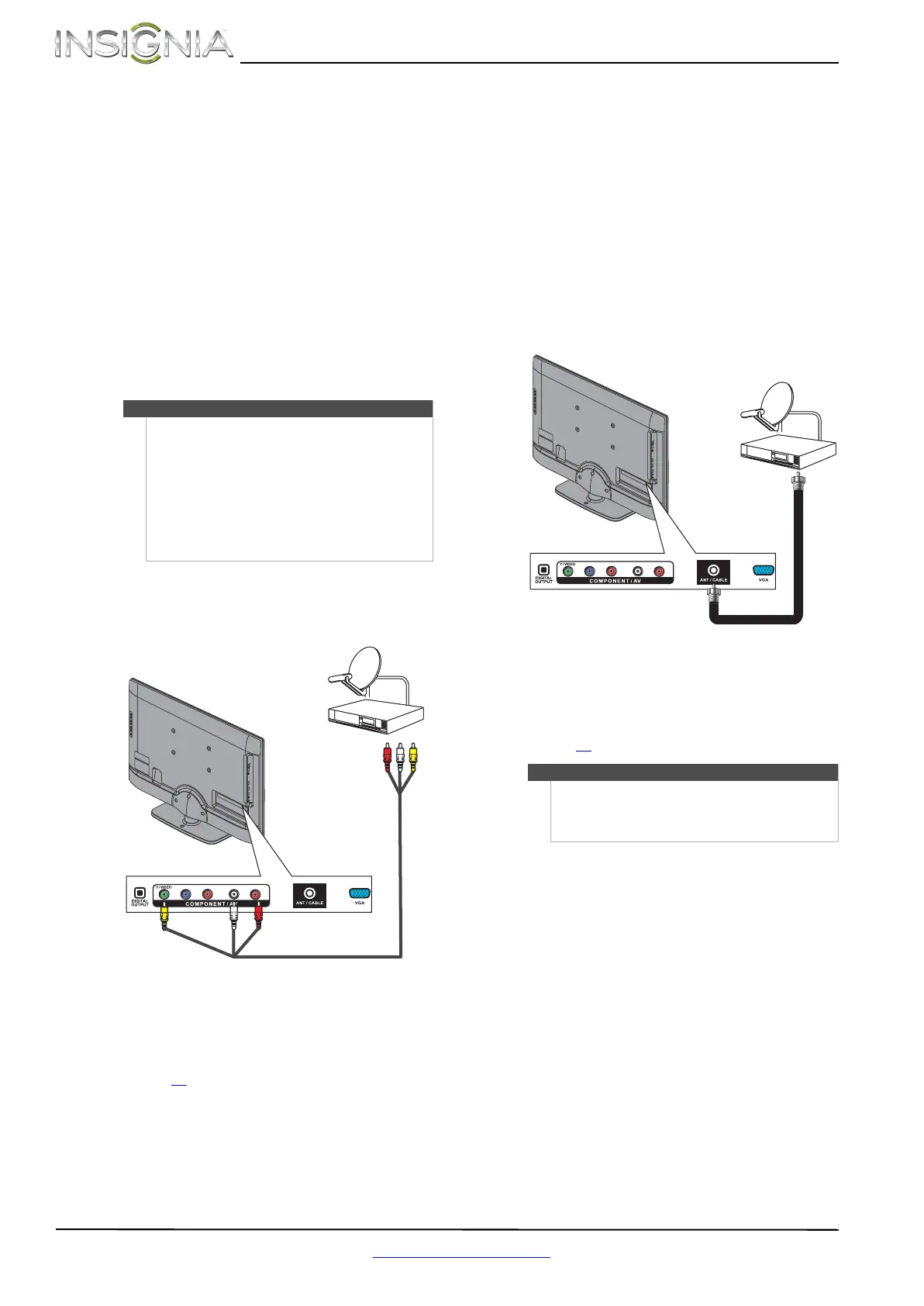

Usando una conexión de video compuesto (buena
calidad)
Para conectar un decodificador de cable o
receptor de satélite usando video compuesto:
1 Asegúrese de que el cable de alimentación de
su televisor esté desconectado y que todos los
equipos conectados estén apagados.
2 Conecte el cable entrante de la toma de pared
de TV por cable a la toma de entrada de cable en
el decodificador de cable o receptor de satélite.
3 Conecte un cable de AV (no incluido) a la toma
de componentes/AV Y/Video
(COMPONENT/AV Y/VIDEO) y a las tomas de
audio izq. y der. (L y R) en la parte posterior de
su televisor y a las tomas de salida de video
compuesto y de audio en el decodificador de
cable o receptor de satélite.
4 Conecte el cable de alimentación de su televisor
a un tomacorriente, encienda su televisor, y
luego encienda el decodificador de cable o
receptor de satélite.
5 Utilice el Asistente de configuración en la
página 20
.
Usando una conexión coaxial (buena calidad)
Para conectar un decodificador de cable o
receptor de satélite usando una conexión
coaxial:
1 Asegúrese de que el cable de alimentación de
su televisor esté desconectado y que todos los
equipos conectados estén apagados.
2 Conecte el cable entrante de la toma de pared
de TV por cable a la toma de entrada de cable en
el decodificador de cable o receptor de satélite.
3 Conecte un cable coaxial (no incluido) a la toma
ANT/CABLE en la parte posterior de su televisor
y a la toma de salida de coaxial en el
decodificador de cable o receptor de satélite.
4 Conecte el cable de alimentación de su televisor
a un tomacorriente, encienda su televisor, y
luego encienda el decodificador de cable o
receptor de satélite.
5 Utilice el Asistente de configuración en la
página 20
.
Nota
• Las tomas de audio izq. y der. (L y R) proveen la
conexión de audio para un equipo con video de
componentes conectado a las tomas de video
de componentes/AV Y/Video, Pb y Pr
(COMPONENT/AV Y/VIDEO, P
B y PR) o para un
equipo con video compuesto conectado a la
toma COMPONENT/AV Y/VIDEO.
• Cuando se conecta el audio usando las tomas
de audio izq. y der. (L y R ) la salida de audio será
analógica.
Y / VIDEO
P
B
P
R
L R
Decodificador de cable
o receptor de satélite
Cable de A/V
Los cables y las tomas normalmente
tienen los mismos colores.
Nota: el conector amarillo en el cable
de AV se enchufa en la toma verde de
video de componentes/AV Y/Video
(COMPONENT/AV Y/VIDEO).
Vista posterior del
Notas
• Use un cable coaxial para eliminar la
interferencia y el ruido de las ondas de radio.
• No se debe atar el cable coaxial al de
alimentación ni a otros cables.
Y / VIDEO
P
B
P
R
L R
Decodificador de cable o
receptor de satélite
Cable coaxial
Vista posterior del televisor
NS-32E320A13A_12-0417_MAN_V1_SP.book Page 12 Tuesday, June 5, 2012 12:03 PM
