Téléviseur ACL de 32 po Insignia NS-32LCD
www.insignia-products.com
Connexion d’un amplificateur
Pour connecter un amplificateur :
1 Brancher les câbles audio sur les prises
AUDIO L (gauche) et AUDIO R (droite) au
dos de l’appareil.
2 Brancher l’autre extrémité des câbles audio
sur les prises d’entrée vidéo et audio de
l’amplificateur.
Connexion d’un caméscope
Pour connecter et lire une vidéo à partir d’un
caméscope :
1 Brancher le câble audio/vidéo sur les prises
AUDIO L (gauche), AUDIO R (droite) et
VIDEO au dos de l’appareil.
2 Brancher l’autre extrémité du câble
audio/vidéo sur les prises de sortie vidéo et
audio du caméscope.
3 Allumer le téléviseur.
4 Appuyer plusieurs fois sur INPUT (Entrée)
pour sélectionner Composite2.
5 Mettre le caméscope sous tension et le régler
sur le mode de sortie. Pour plus
d’informations, se référer au guide de
l’utilisateur du caméscope.
6 Insérer une cassette dans le caméscope et
appuyer sur Play (Lecture).
Avertissement
S’assurer d’éteindre et de débrancher l’appareil
avant l’installation de périphériques.
W
R
TV

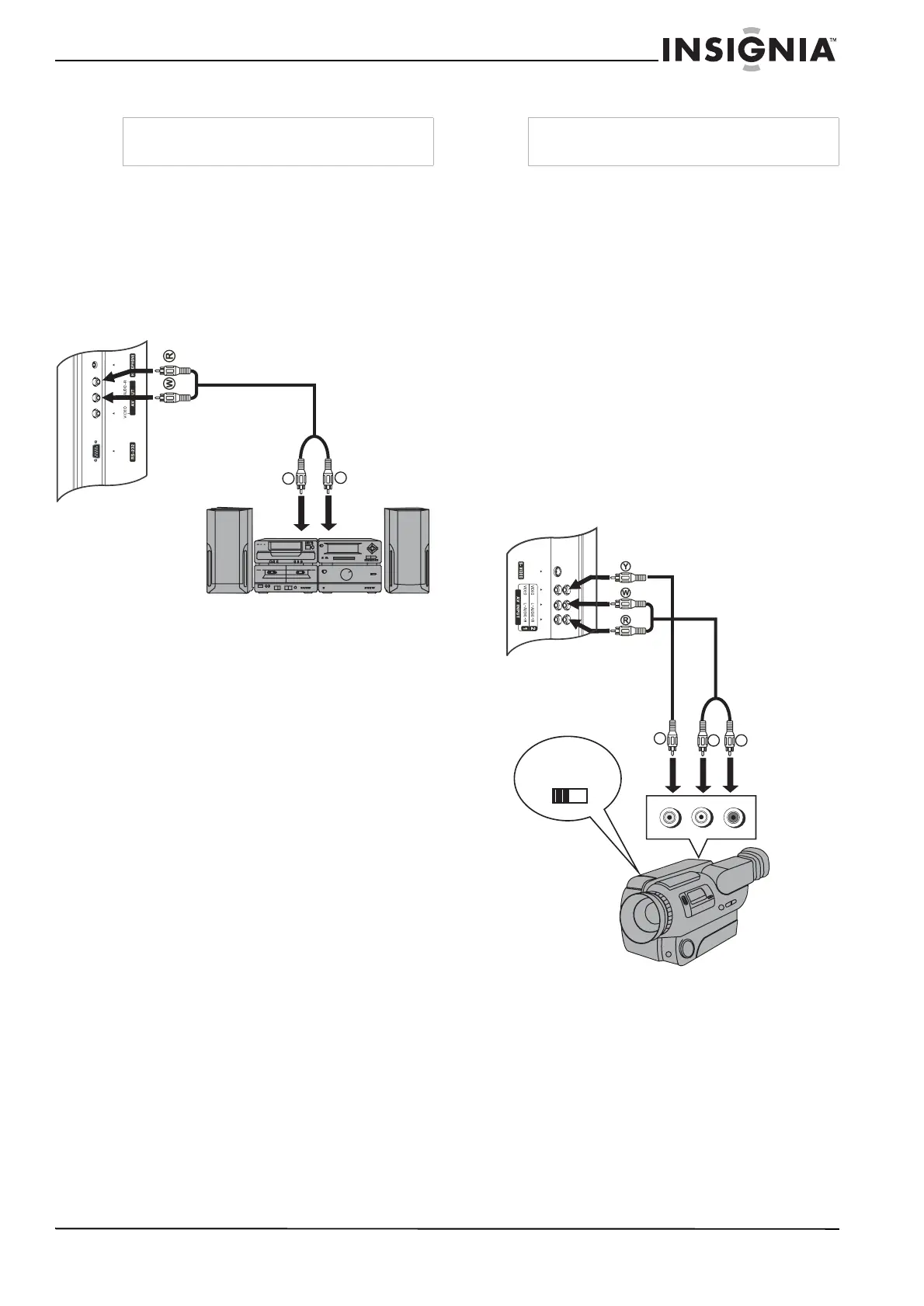

Câble audio
W = Blanc (audio gauche)
R = Rouge (audio droite)
Avertissement
S’assurer d’éteindre et de débrancher l’appareil
avant l’installation de périphériques.
VIDEO L- AUDIO - R
Y
W
R
TV
Y = Jaune (vidéo)
W = Blanc (audio gauche)
R = Rouge (audio droite)
Câble vidéo
Câble audio
OUT
(Sortie)
IN
(Entrée)
