Insignia NS-32LCD - Page 60

60
Televisor con Pantalla LCD de 32" Insignia NS-32LCD
www.insignia-products.com

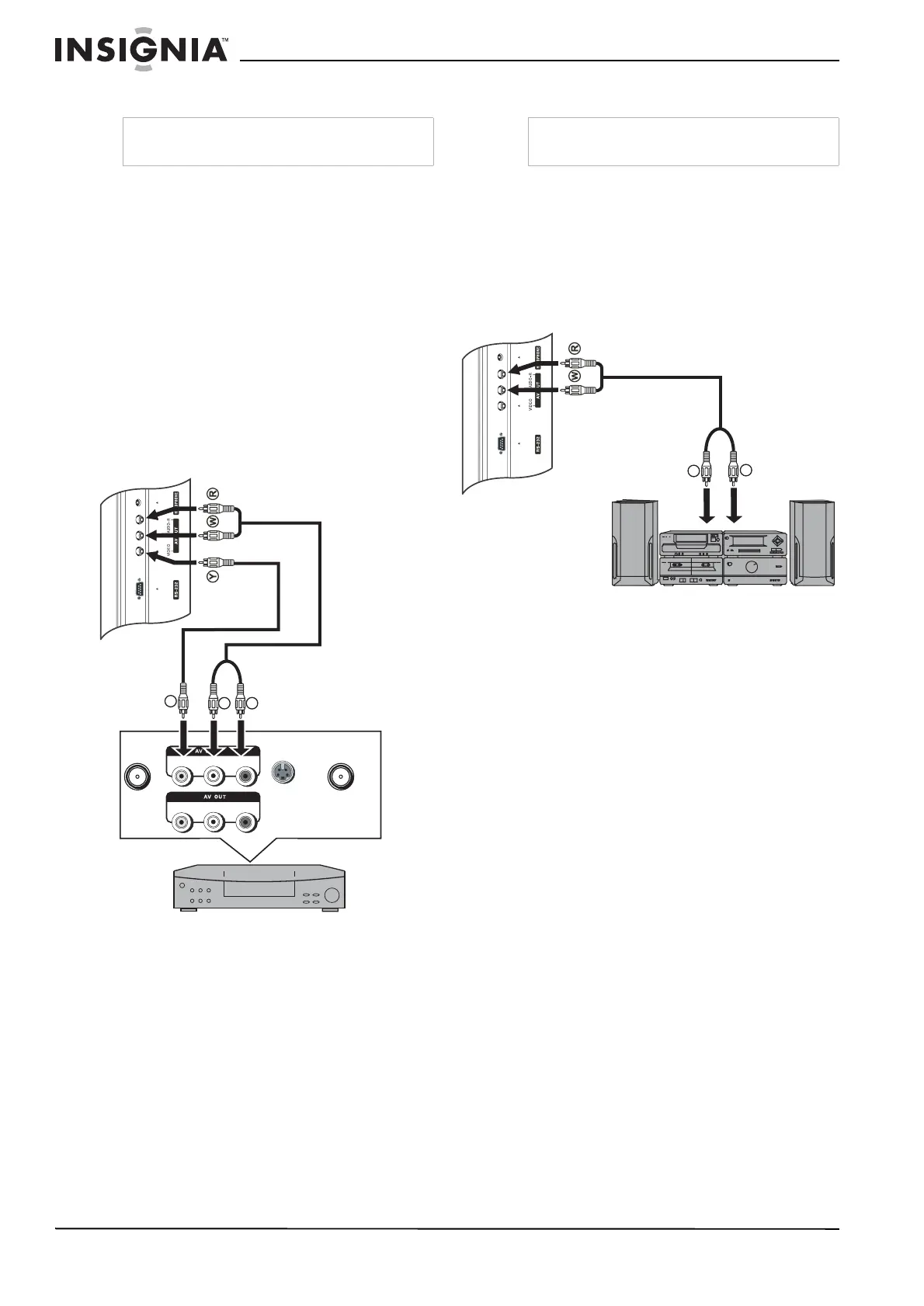

Conexión de un VCR (para grabar)
Para conectarse y grabar un programa en un
VCR:
1 Conecte el cable de audio/video en los
conectores AUDIO L (Izquierdo), AUDIO R
(Derecho) y VIDEO en la parte posterior de
su televisor.
2 Conecte el otro extremo del cable de
audio/video en los conectores de entrada de
audio y video en el VCR.
3 Encienda su televisor.
4 Seleccione el programa que desea grabar.
5 Encienda el VCR.
6 Inserte una cinta de video, luego presione el
botón de grabar en el VCR.
Conexión a un amplificador
Para conectarse a un amplificador:
1 Conecte el cable de audio en los conectores
AUDIO L (Izquierdo) y AUDIO R (Derecho)
en la parte posterior de su televisor.
2 Conecte el otro extremo de los cables de
audio en los conectores de entrada de audio
y video del amplificador.
Advertencia
Verifique que apague y desconecte su televisor
antes de instalar equipos.
S-VIDEOANT OUT ANT IN
VIDEO L- AUDIO - R
VIDEO L- AUDIO - R
Y
W
R
TV
Y=amarillo (video)
W=blanco (audio izquierdo)
R=rojo (audio derecho)
Cable de video
Cable de audio
Advertencia
Verifique que apague y desconecte su televisor
antes de instalar equipos.
W
R
TV
Cable de audio
W=blanco (audio
izquierdo)
R=rojo (audio derecho)
