Televisor con Pantalla LCD de 32" Insignia NS-32LCD
www.insignia-products.com

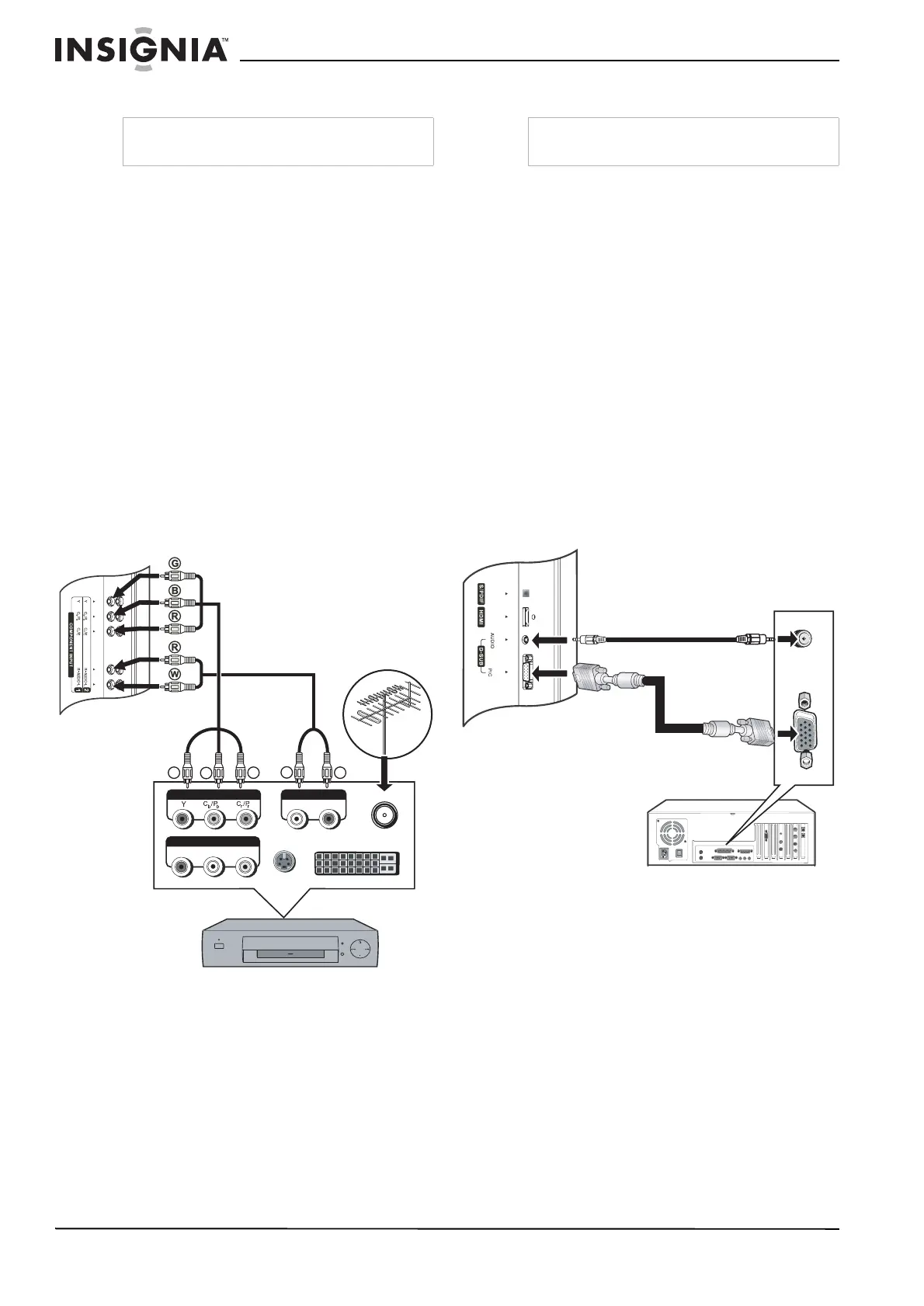

Conexión de un receptor de DTV
Para conectarse a un receptor de DTV y ver
DTV:
1 Conecte el cable de audio en los conectores
AUDIO L (Izquierdo) y AUDIO R (Derecho)
en la parte posterior de su televisor.
2 Conecte el otro extremo de los cables de
audio en el conector de salida de audio en el
receptor de DTV.
3 Conecte los cables de video de componentes
en los conectores en la parte posterior de su
televisor.
4 Conecte el otro extremo de los cables de
video de componentes en el conector de
componentes en el receptor de DTV.
5 Encienda su televisor.
6 Presione INPUT (Entrada) repetidamente
para seleccionar Component1
(Componente 1).
7 Encienda su receptor de DTV.
Conexión de una computadora
Para conectarse y ver video desde una
computadora:
1 Conecte el cable de audio al conector de la
entrada de audio D-SUB en la parte posterior
de su televisor.
2 Enchufe el otro extremo del cable de audio
en el conector de salida de audio en la
computadora.
3 Conecte el cable D SUB en la entrada PIC en
la parte posterior de su televisor.
4 Conecte el otro extremo del cable D SUB en
el conector D SUB en su computadora.
5 Encienda su televisor.
6 Presione INPUT (Entrada) repetidamente
para seleccionar VGA.
7 Encienda su computadora, luego configure
su computadora para una entrada de VGA
externa. Refiérase a los documentos de su
computadora para obtener más información.
Advertencia
Verifique que apague y desconecte su televisor
antes de instalar equipos.
G W R B R
S-VIDEO
ANT IN
L - AUDIO - R VIDEO
DVI
L - AUDIO - R
AUD IO
AV OUT
COMPONENT
G=verde (Y)
B=azul (Cb/Pb)
R=rojo (Cr/Pr)
TV
Cable de
audio
Cables de video de componentes
R=rojo (audio derecho)
W=blanco (audio izquierdo)
Advertencia
Verifique que apague y desconecte su televisor
antes de instalar equipos.
Cable D-SUB
Cable de audio
TV
