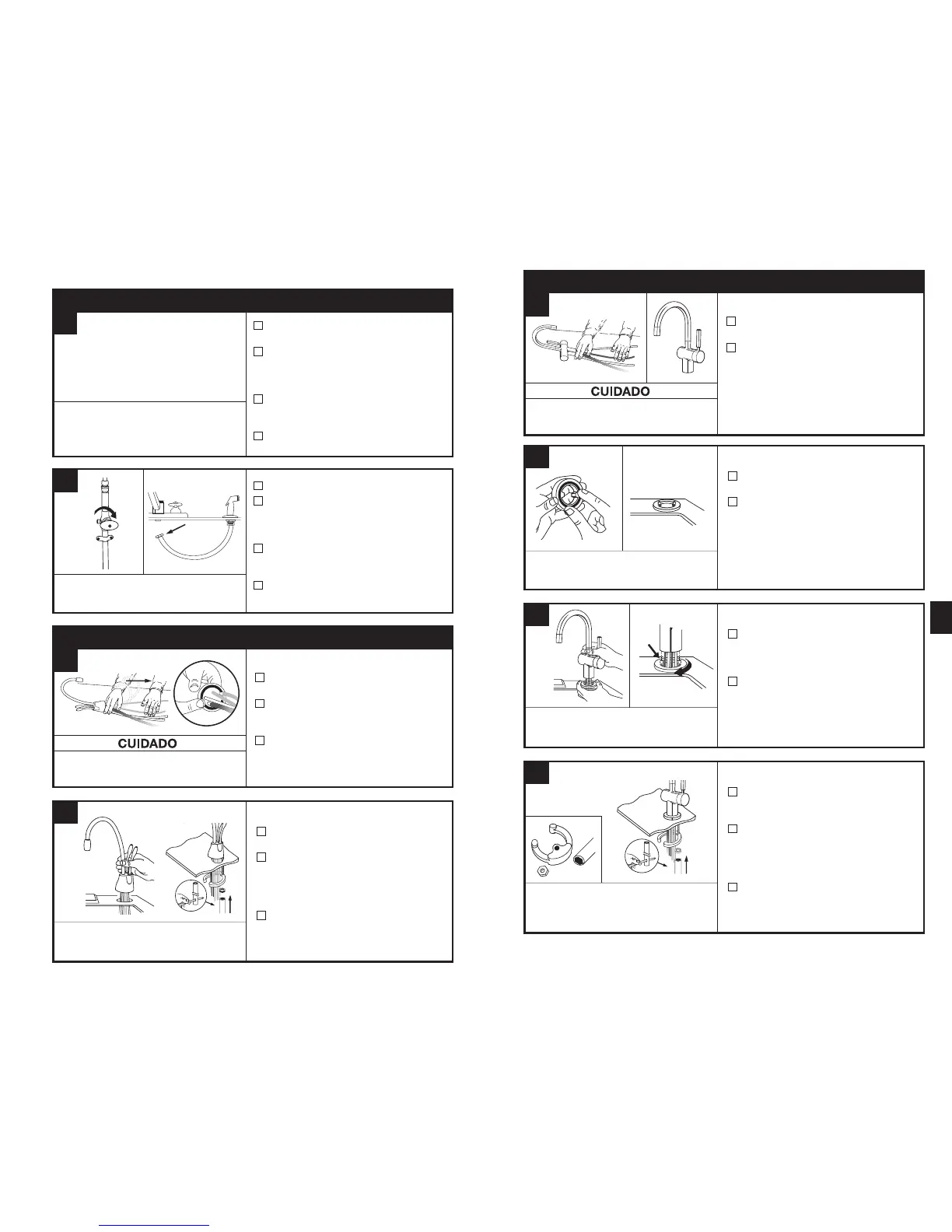

PREPARAÇÃO
COMECE AQUI
Identifique os locais para a torneira,
tanque e filtro (se aplicável).
Verifique para se certificar que existe
área livre apropriada (ver tabela à
esquerda) para que a torneira possa
ser aberta totalmente.
Verifique para se certificar que o
balcão não seja muito grosso (ver
tabela à esquerda).
Certifique-se que haja uma tomada
elétrica (aterrada) sob a pia.
Desligue o suprimento de água.
Se estiver usando o furo da mangueira
do chuveiro da pia, remova a porca que
conecta a mangueira do chuveiro na
parte inferior da torneira.
Usando uma chave ajustável, remova a
porca que conecta o flange da arruela
do chuveiro no furo do chuveiro.
Feche a abertura da mangueira com um
plugue ou tampa (não fornecido).
1
A tomada da parede para a torneira deve ter
energia elétrica fornecida a ela continuamente
e deve ter um fuvel. Ela não deve ser controlada
pelo mesmo interruptor de parede que opera o
triturador de resíduos alimentares.
Se for necessário furar a pia ou o balcão,
pode ser necesrio alugar ou adquirir
as ferramentas apropriadas.
Mínimo exigido a partir do centro
do furo até a parede
A espessura máxima do balcão é 76mm.
A
Danos possíveis: Não pince ou rompa a tubulação de
cobre. Não distorça os últimos 25mm da tubulação.
HC1100/GN1100
Desembale os componentes do
sistema de água quente.
Em uma superfície firme e plana,
endireite a tubulação de cobre
cuidadosamente.
Assegure-se que o O-ring preto seja
assentado corretamente na base do
cabeçote da torneira (o sulco na parte
inferior da torneira).
A
COMO INSTALAR A TORNEIRA - HC1100/GN1100
2
HC1100/GN1100
Insira os tubos pelo furo na pia ou no
balcão a que a base esteja firme.
Da parte inferior da pia, coloque a placa
de montagem semicircular e a porca
hexagonal no parafuso com rosca.
Assegure-se que o cabeçote da torneira
esteja no ângulo desejado.
Insira uma chave de fenda no furo ao
lado da ferramenta hexagonal (criando
um “T”), e use a ferramenta para
apertar e fixar a torneira.
B
Pode ser necesrio um assistente para segurar
a torneira em seu lugar enquanto ela é fixada.
Danos possíveis: Não pince ou rompa a tubulação de
cobre. Não distorça os últimos 25mm da tubulação.
HC3300/H3300
Desembale os componentes do
sistema de água quente.
A instalação recomendada para esta
torneira é a asa da torneira no lado direito.
O projeto exclusivo permite que a asa
esteja plenamente funcional quando
colocada à direita ou à esquerda da
torneira.Determine a posição preferida
da asa antes da instalação.
A
COMO INSTALAR A TORNEIRA - HC3300/H3300
2
HC3300/H3300
Insira o O-Ring de borracha no sulco
na sede de bronze.
Coloque a sede de latão, com lado do
O-ring para baixo, sobre o furo na pia
ou no balcão.
HC3300/H3300
Segurando a sede de bronze em seu
lugar, insira os tubos através do furo
na pia ou no balcão até que a base
toque a sede de bronze.
Gire a sede de bronze até que os dois
parafusos se encaixem nos furos na
base da torneira e a base se assente
firmemente na sede de bronze.
HC3300/H3300
Da parte inferior da pia, coloque a placa
de montagem semicircular e a porca
hexagonal no parafuso com rosca.
Coloque a porca hexagonal no parafuso
com rosca. Assegure-se que a asa da
torneira esteja no lado preferido e o
cabeçote da torneira esteja no ângulo
desejado.
Insira uma chave de fenda no furo ao
lado da ferramenta hexagonal (criando
um “T”), e use a ferramenta para
apertar e fixar a torneira.
B
C
D
Molhar o O-ring com água antes de
inseri-lo na sede de bronze ajuda a mantê-lo
no lugar durante a instalação.
Para facilitar a inserção dos tubos no furo,
primeiro insira o tubo azul com o acessório de
conexão rápida, e depois insira os tubos restantes.
A placa de montagem semicircular deve
circundar todos tubos descendentes e se
estender além do furo da pia quando apertada.
UMA INSTALAÇÃO CORRETA DEVE LEVAR CERCA DE 2-4 HORAS
HC3300 ............. 64mm
H3300 ............... 64mm
HC1100 ............. 67mm
GN1100 ............. 83mm
