34
Monte o tanque verticalmente em uma área que
permita folga no lado de baixo o tanque para drenagem,
se necessário. NÃO aperte demais os parafusos.
■ Fure três furos pilotos de 3mm nas marcas.
■ Gire os parafusos nos furos furados,
deixando 6,4mm expostos.
■ Fixe o tanque nos parafusos.
■ Aperte os parafusos com apenas
1/2 giro no sentido anti-horário.
Os parafusos fornecidos são para uso somente
em parafusos ou gabinetes de madeira. Use
âncoras de parede / buchas chumbadoras (não
fornecidas) para a instalação em drywall.
CONEXÃO DA TORNEIRA AO TANQUE

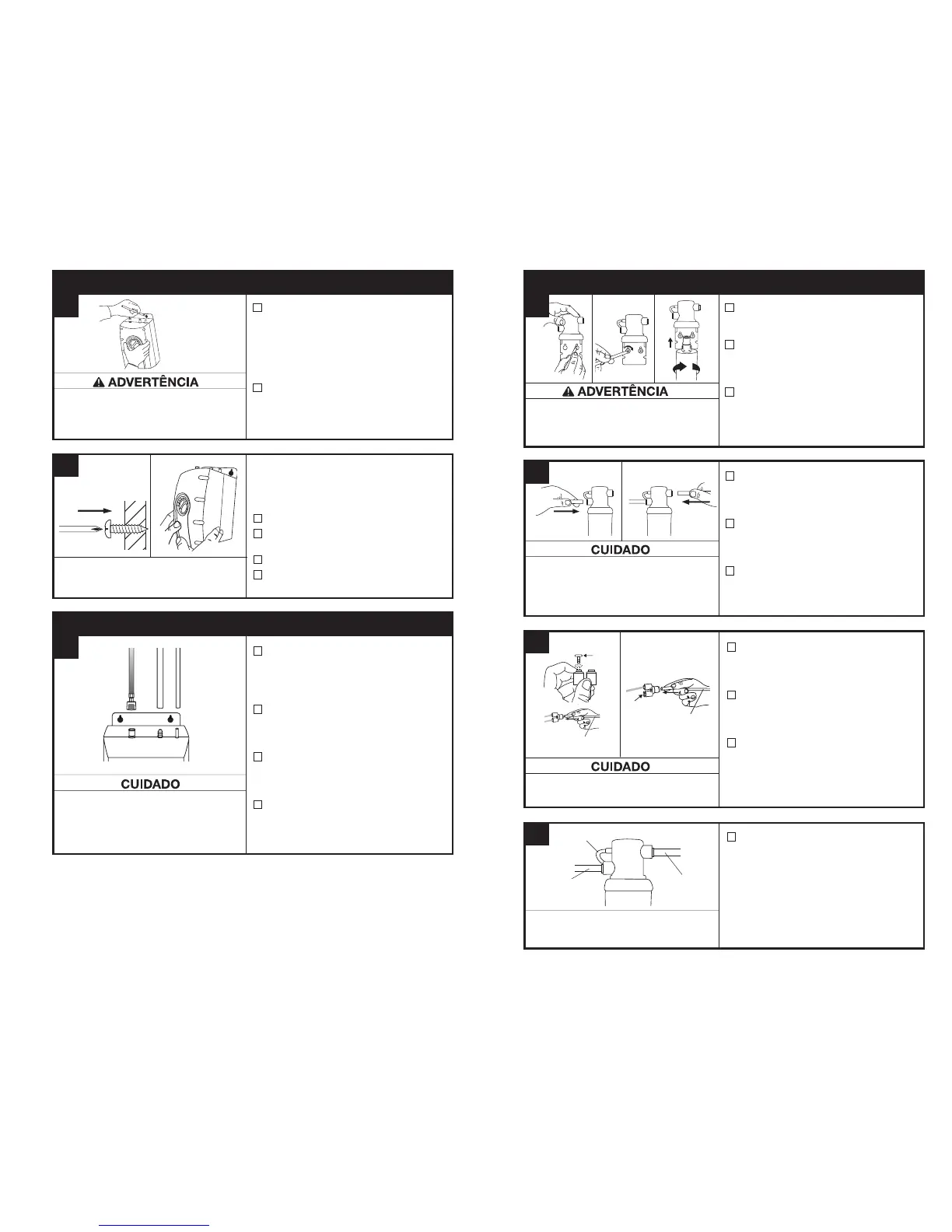

MONTAGEM DO TANQUE
■ Selecione um ponto sob a pia para
montar o tanque verticalmente ao
alcance das conexões de encanamentos
e elétricas. O tanque deve estar a 400mm
ou menos das linhas de água da torneira
e a 760mm ou menos de uma tomada
aterrada padrão.
■ Enquanto mantém o tanque em seu
lugar no ponto selecionado para a
instalação, use um lápis para marcar os
locais para os 2 parafusos de pendurar.
Ferimentos em pessoas/Danos possíveis: O tanque
precisa ser localizado até a 400mm da torneira e a
760mm ou menos de uma tomada aterrada padrão. NÃO
faça extensões das linhas de encanamento ou elétricas.
■ Sem pressionar o botão cinza, coloque
a conexão por encaixe no final do tubo
azul na conexão esquerda de plástico
do tanque, pressionando até que ela se
encaixe com um clique. (1)
■ Deslize o tubo branco flexível
sobre aconexão com rebarbas do
meio e deslize-o para baixo em
aproximadamente 12mm. (2)
■ Deslize o tubo branco pequeno
sobre a conexão do lado direito
e deslize-o para baixo por
aproximadamente 12mm. (3)
■ Verifique visualmente se existem tubos
pinçados ou amassados.
Não são necessárias abraçadeiras
de tubos para as conexões.
O tanque deve
ser montado
em nível para
assegurar
operação correta.
Deixe 12mm para o
tanque pendurado.
Danos possíveis: Linhas de água pinçadas ou
bloqueadas podem causar danos ao tanque de água.
Verifique para se certificar que os tubos estejam
conectados corretamente e que estejam inseridos
como mencionado.
3
4
B
A
A
■ Marque os furos para o cabeçote e
o suporte do filtro em um local que
permita a substituição do filtro.
■ Faça furos iniciais de 3mm e conecte
o suporte à parede com parafusos
de madeira, virando-os até que
estejam firmes.
■ Remova a capa vermelha do filtro,
insira o cartucho do filtro até o
cabeçote do filtro e gire no sentido
horário até a seta “LOCK” (TRAVA) no
filtro se alinhar com a seta no suporte.
Ferimentos em pessoas: Não coloque o filtro acima de
uma tomada ou de outro dispositivo elétrico. Instale o
cabeçote e o suporte de modo que as conexões não exijam
esticamento, dobramentos ou pinçamentos da tubulação.
5
A
■ Determine o comprimento exigido das
tubulações, então corte-as no tamanho
certo certificando-se que o corte seja
perpendicular e livre de rebarbas.
■ Insira um tubo branco de 9,5mm no
lado de entrada do cabeçote do filtro até
que ele pare. Pressione-o novamente
para assegurar um encaixe firme.
■ Insira o outro tubo branco no lado da
entrada do cabeçote do filtro até que
ele pare. Pressione-o novamente
para assegurar um encaixe firme.
Danos possíveis: O tubo deve seguir os contornos
do gabinete sem nenhuma dobra muito pronunciada
para permitir o uso do espaço. Os tubos precisam
de cortes perpendiculares e livres de rebarbas
para garantir um encaixe perfeito.
B
Da linha de
de água
Para a
torneira
HC1100 HC3300, H3300,
GN1100
Do filtro ou da linha de
suprimento de água
Do filtro ou da linha de
suprimento de água
■ Somente HC1100: Remova o plugue
do conector de engate rápido “Y”
segurando o anel cinza de liberação e
puxando a tomada suavemente.
■ Insira os tubos de cobre da torneira
até o engate rápido de 9,5mm a
6,35mm. Pressione-o novamente
para assegurar um encaixe firme.
■ Conecte o tubo branco da saída direita
no cabeçote do filtro para dentro do
conector de= engate rápido até que ele
pare. Pressione-o novamente para
assegurar um encaixe firme.
Danos possíveis: Não estenda as linhas
de cobre além dos 40cm fornecidos.
C
■ Para redirecionar a descarga de água
da substituição do filtro, coloque
150mm de tubo transparente sobre o
furo de ventilação do lado esquerdo
do cabeçote do filtro.
É normal que aproximadamente 60 ml de água
saiam quando o filtro é removido.
D
Tubo de descarga
da linha de
suprimento
de água
Para a
torneira
INSTALAÇÃO DA FILTRAGEM
Plugue
Plugue
(1)(2) (3)
