14 15
FR
–
FRANÇAIS

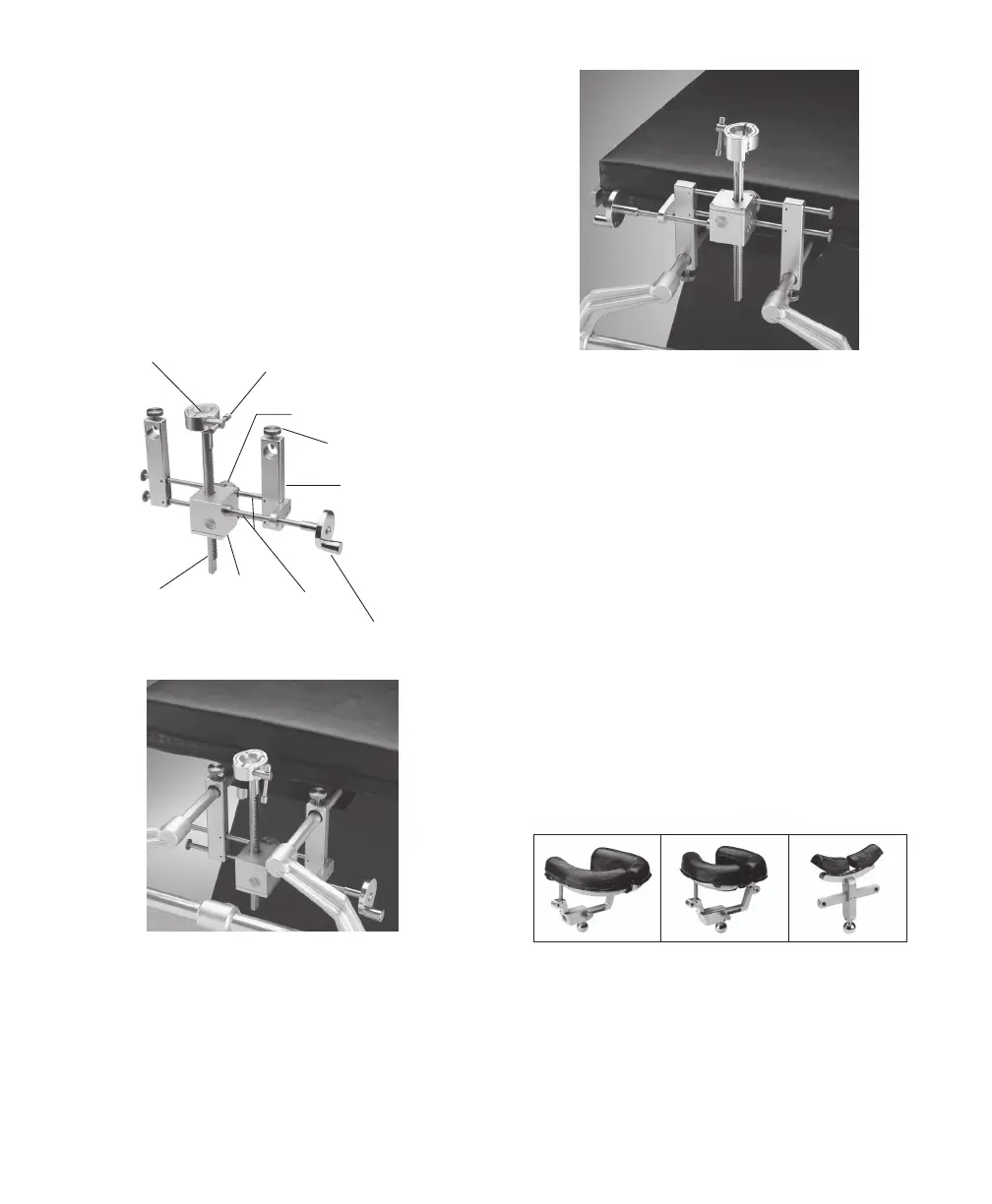

Mode d’emploi :
Monter le coupleur sur l’unité de base MAYFIELD
etla table d’opération
1. Desserrer les vis de maintien sur chacun des mon-tants
du coupleur (Figure 2).
2. Faire glisser les deuz tiges de l’unité de base MAY-FIELD
dans les deux ouvertures du coupleur de sup-port
Infinity avant de l’insérer dans ls ouvertures de la table
d’opération (Figure 3). Régler la largeur des mon-tants
du coupleur selon les besoins.
Vis de montant
Montants
Manivelle
Barres
transversales
Boîte à
engrenage
Tige de la
douille
Bouton de verrouillage
Bouton en T
de la douille
Douille
Figure 2
Figure 3
REMARQUE :
Le coupleur est généralement orienté avec le bouton de
verrouillage vers la table d’opération, mais peut être inversé
si nécessaire. Il peut également être positionné à l’envers
pour que la boîte à engrenage se situe plus haut. (Figure 4)
Figure 4
3. Verrouiller les poignées sur la table d’opération pour
fixer l’unité de base en place. Faire glisser le coupleur
jusqu’à l’emplacement souhaité et serrer les vis de
maintien.
4. Pour soulever ou abaisser le niveau de la douille
Infinity, tourner la manivelle sur la boîte à engrenage
(Figure 2) dans le sens horaire ou anti-horaire. Pour
effectuer un réglage latéral, faire glisser la boîte à
engrenage vers la droite ou la gauche le long des barres
transversales. Pour fixer ces emplacements, serrer
le bouton de verrouillage. Le bouton de verrouillage
imm-bilise la boîte à engrenage et bloque tout
mouvement de la manivelle.
Monter la têtière sur le coupleur
Il existe trois styles de têtière disponibles :
Caloe fer à
cheval - Adulte
(419A1031)
Caloe fer à cheval -
Pédiatrique
(419A1030)
Usage général
(419A1050)
Figure 5
Des coussins gel de rechange sont aussi disponibles:
Pédiatrique - gauch 440C1011 1 pièce
Pédiatrique - droite 440C1012 1 pièce
Adulte - gauche 41C1444 1 pièce
Adulte - droite 41C1445 1 pièce
Mini (à usage général) 419A1048 2 pièces
