Intel DH55TC Product Guide

英特尔台式机主板 DH55TC 产品指南
36
安装处理器风扇散热器
英特尔台式机主板 DH55TC 带有处理器风扇散热器安装孔。有关将处理器风扇散热器安装到台式
机主板上的说明，请参阅盒装处理器手册或盒装散热解决方案手册。
连接处理器风扇散热器电缆
将处理器风扇散热器电源电缆连接到 4 针处理器风扇接头连接器上（参见图 13）。建议采用带有
4 针连接器的风扇，如图 13 所示。

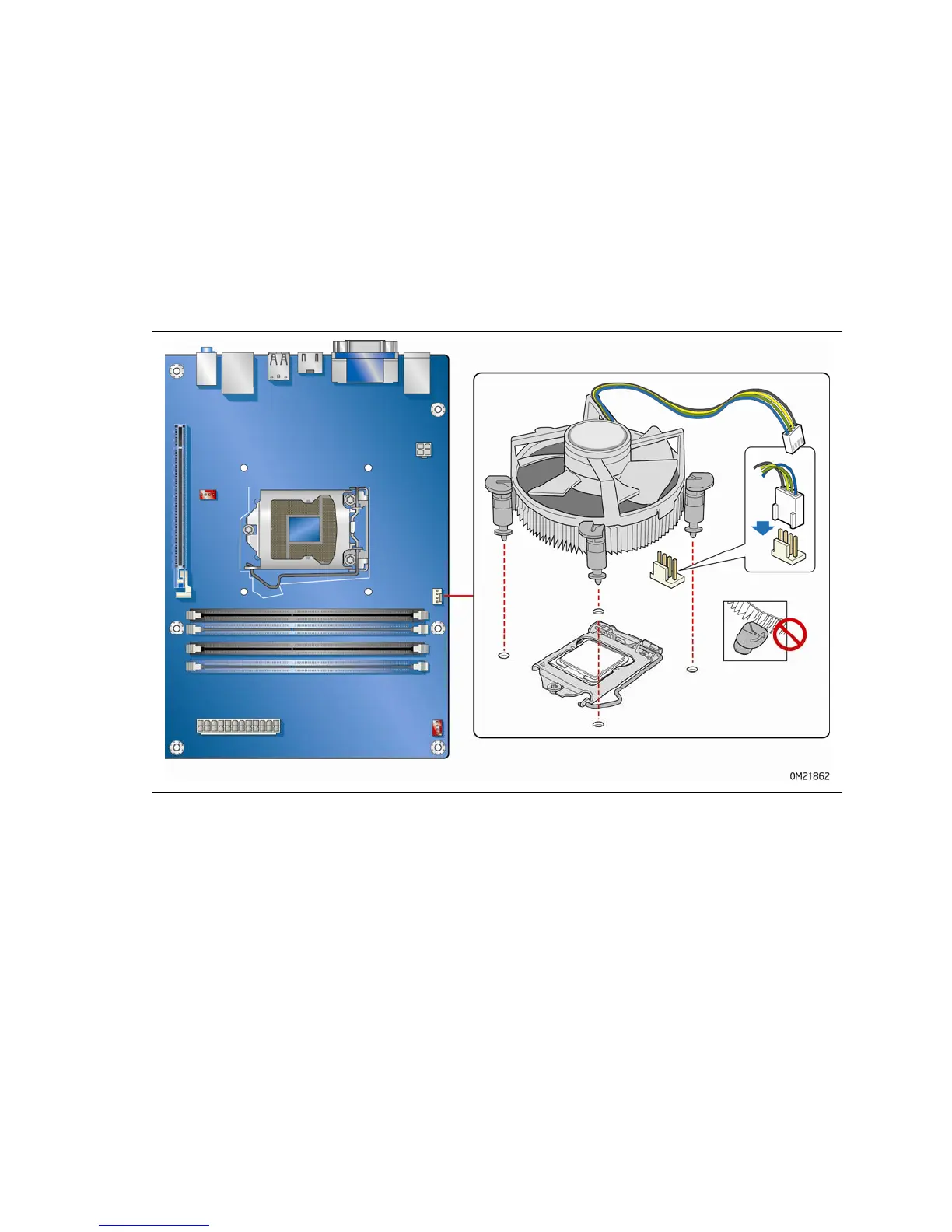

图 13. 将处理器风扇散热器电源电缆连接到处理器风扇接头连接器上
拆卸处理器
有关如何拆卸处理器风扇散热器和处理器的说明，请参阅处理器安装手册。

Intel DH55TC Specifications

Add-in Card Connectors

PCI Express 2.0 x16 transfer speed	8 GB/s
PCI Express 2.0 x1 transfer speed	250 MB/s
Conventional PCI connectors count	1

Front Panel USB Headers

USB 2.0 specification compliance	Yes
+5 V DC power on USB headers	Fused
USB Header 2 Pin 10 routing	HDD LED
