Intel DH55TC Product Guide

英特尔台式机主板 DH55TC 产品指南
42
要安装 PCI Express x16 图形卡，请按以下说明操作：
1. 请遵守第 27 页“开始
之前”中的注意事项。
2. 将卡放入 PCI Express x16 连接器（图 19 中的 A），向下推压卡的边缘，直到它完全
卡入连接器，使卡的固定槽口完全与围绕连接器上固定架的卡固销子卡扣啮合。
3. 用螺丝（图 19 中的 B）将卡的金属支架固定到机箱的背面板上。
4. 按制造商的说明将显示器连接到图形卡上。

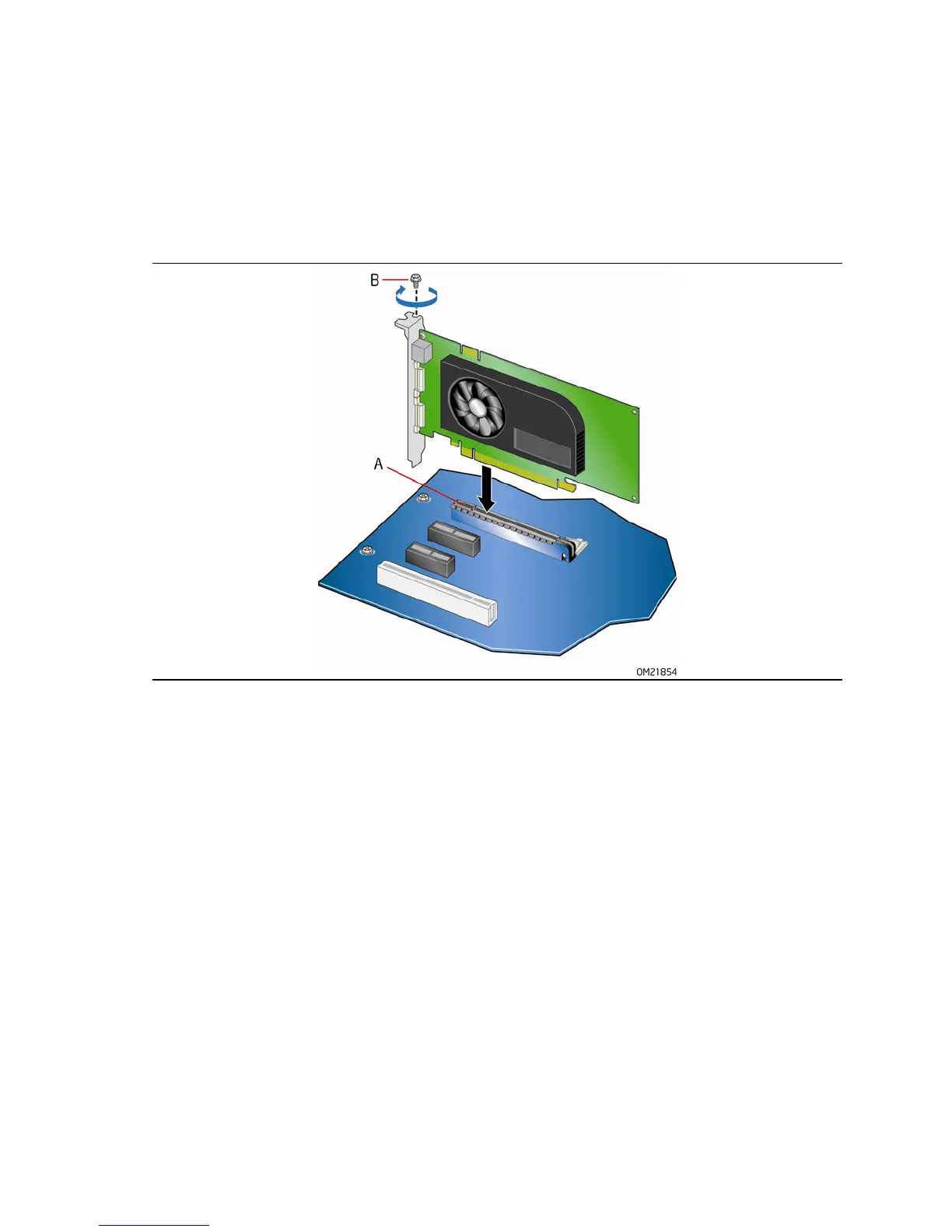

图 19. 安装 PCI Express x16 图形卡

Intel DH55TC Specifications

Add-in Card Connectors

PCI Express 2.0 x16 transfer speed	8 GB/s
PCI Express 2.0 x1 transfer speed	250 MB/s
Conventional PCI connectors count	1

Front Panel USB Headers

USB 2.0 specification compliance	Yes
+5 V DC power on USB headers	Fused
USB Header 2 Pin 10 routing	HDD LED
