Intel DH55TC Product Guide

安装和更换台式机主板组件
43
拆卸 PCI Express x16 图形卡
要将 PCI Express x16 图形卡从连接器上拆卸下来，请按以下说明操作：
1. 请遵守第 27 页“开始
之前”中的注意事项。
2. 断开图形卡背面板连接器上的显示器电缆。
3. 从卡的金属支架上卸下螺丝（图 20 中的 A），使卡从机箱背面板上松脱。
4. 使用铅笔尖或类似物品，向下推压凹口中的卡弹出拉杆（图 20 中的 B）。
这将从连接器 (C) 中将卡释放。
5. 将卡垂直向上拉出，将其拆下。

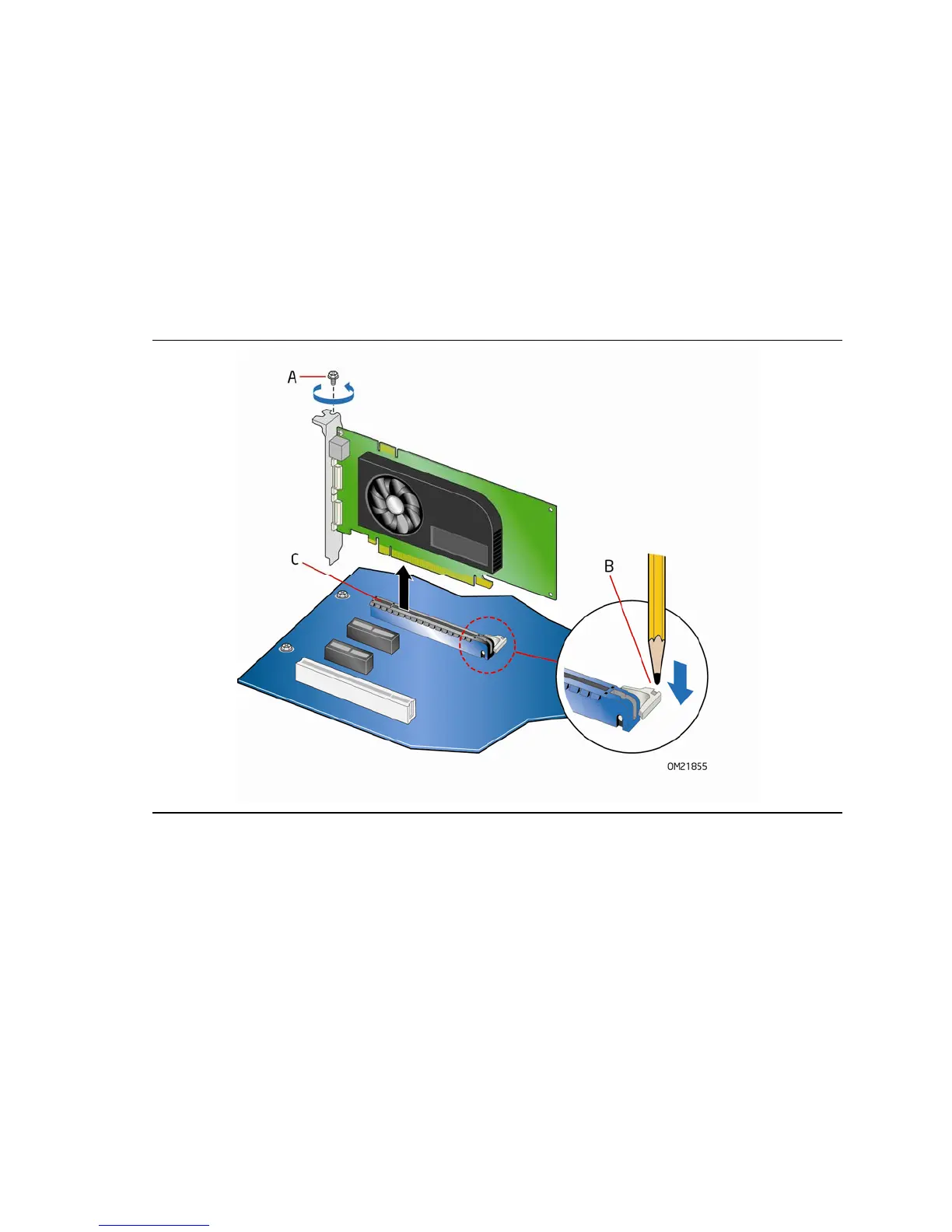

图 20. 拆卸 PCI Express x16 图形卡

Intel DH55TC Specifications

Add-in Card Connectors

PCI Express 2.0 x16 transfer speed	8 GB/s
PCI Express 2.0 x1 transfer speed	250 MB/s
Conventional PCI connectors count	1

Front Panel USB Headers

USB 2.0 specification compliance	Yes
+5 V DC power on USB headers	Fused
USB Header 2 Pin 10 routing	HDD LED
