Express 410T Standalone
Optionale Informationen
So stellen Sie Anschluß 1
von MDI-X auf MDI um
• Alle Anschlüsse am Switch sind auf MDI-X
eingestellt. Drücken Sie die Taste MDI/MDI-X,
um Anschluß 1 auf MDI umzustellen,
so daß Sie den Switch mit einem anderen Switch
oder Hub über ein Direktkabel verbinden
können.
4
MDI/MDI-X
-Taste
Zugriff auf den
Konfigurationsbildschirm
5
• Schließen Sie den PC mit dem
Nullmodemkabel (mitgeliefert) am seriellen
Anschluß des Management-Moduls an.
• Führen Sie in einem VT100-kompatiblen
Terminalemulationsprogramm (z.B.
HyperTerminal*) folgende
Parametereinstellungen durch:
- 9600 Baud - 8 Datenbits
- Keine Parität - 1 Stoppbit
- Keine Flußsteuerung
Drücken Sie die Taste E, um zum
Konfigurationsbildschirm zu gelangen.
• Mit folgenden Tasten können Sie sich im Menü
bewegen:
T
Zum nächsten Element gehen.
B Zum vorherigen Element gehen.
z Zwischen Optionen innerhalb
eines Feldes wechseln.
c + S Änderungen in der Konfiguration
speichern.
c + R Bildschirm aktualisieren.
•
<Auto> ist die standardmäßige Einstellung der
Anschlüsse. Sollten Sie Schwierigkeiten haben,
eine Verbindung zu einem Gerät herzustellen,
konfigurieren Sie die Anschlußeinstellungen.

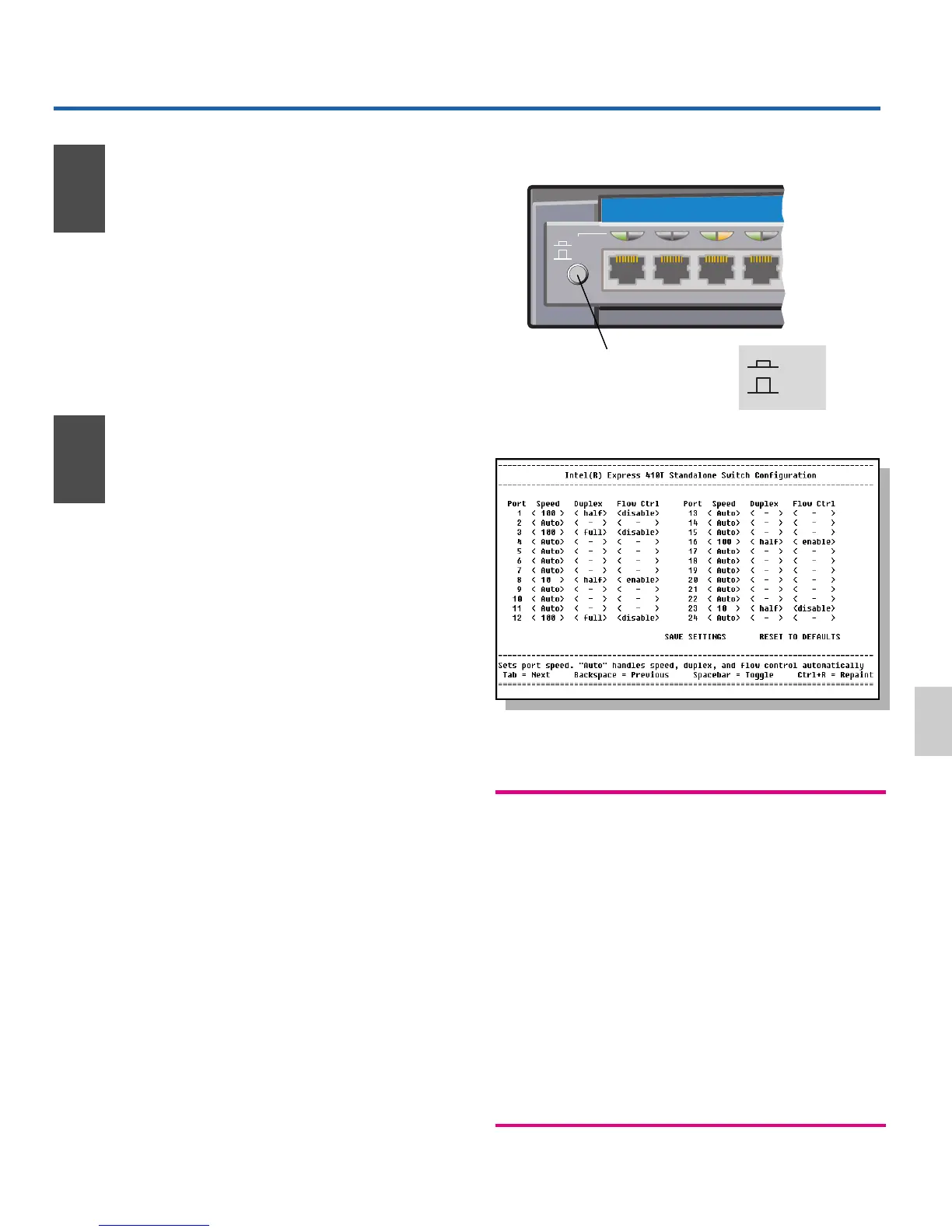

Konfigurationsbildschirm: Bei Elementen in spitzen
Klammern < > können Sie mit der Taste z
zwischen
den verschiedenen Optionen wechseln.
Speed Auto = alle Anschlußeinstellungen
werden automatisch gewählt.
100 = Anschlußeinstellung auf 100 MB/s
10 = Anschlußeistellung auf 10 MB/s
Duplex Half = Anschlußeinstellung Halbduplex
Full = Anschlußeinstellung Vollduplex
– = Anschlußeinstellung automatisch
Flow Control Enable = Flußsteuerung ist im
Vollduplexbetrieb,
Datenrückstau im
Halbduplexbetrieb aktiviert.
Disable = Flußsteuerung ist
ausgeschaltet.
– = Anschlußeinstellung automatisch
MDI
MDI-X
