P/N 146550999-1 • REV C • ISS 30APR12 11 / 36
Legende Abbildung 10
(1) Alarmrelais
(2) Meldegruppe
(3) Sabotageschalterausgang
Ra Alarmabschlusswiderstand
Rt Sabotageabschluss-
widerstand
Einstellen des Melders
Die Positionen der Steckbrücken und DIP-Schalter sind in
Abbildung 13 dargestellt.

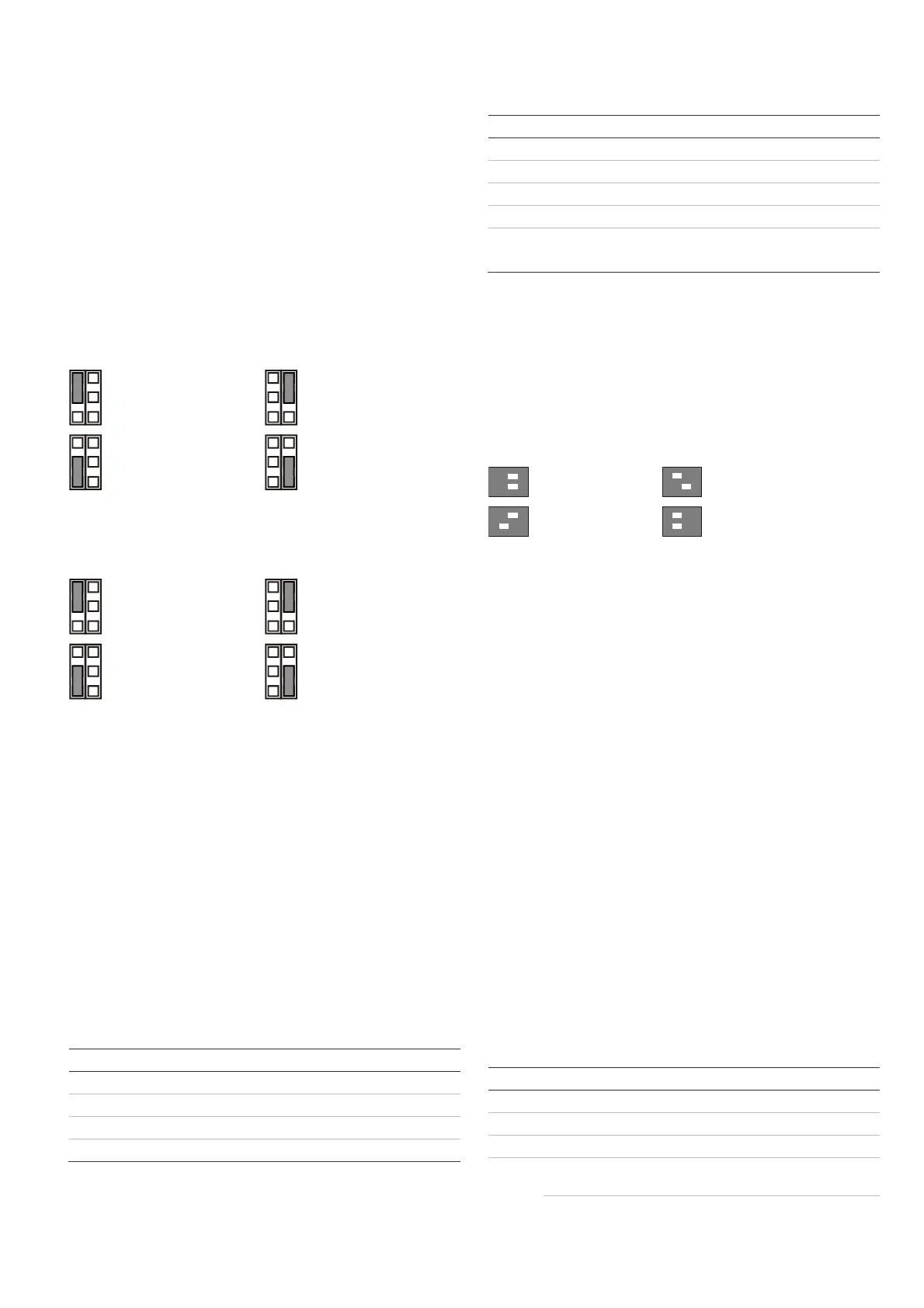

Steckbrücken
Steckbrücken legen den integrierten Abschlusswiderstand und
dessen Wert fest. Die Schaltung ist in Abbildung 10 dargestellt.
JA: Definiert den integrierten Alarmabschlusswiderstand
(Ra)
1 kΩ
2,2 kΩ
4,7 kΩ
(Werkseinstellung)
5,6 kΩ
Aus: Kein integrierter Alarmabschlusswiderstand.
JT: Definiert den integrierten Sabotageabschluss-
widerstand (Rt)
1 kΩ
2,2 kΩ
4,7 kΩ
(Werkseinstellung)
5,6 kΩ
Aus: Kein integrierter Sabotageabschlusswiderstand.
Konfigurieren der Meldegruppe
Beachten Sie bei der Einrichtung der Meldegruppe folgende
Richtlinien:
• Wählen Sie die passenden Werte für den
Abschlusswiderstand über JA und JT. Das Setzen der
Steckbrücke JT bestimmt beispielsweise den Rt-Wert.
• Entfernen Sie die Steckbrücke JT für einen getrennten
Alarm-und Sabotageausgang.
• Entfernen Sie die Steckbrücken JA und JT, um keine
integrierte Abschlusswiderstands-Werte zu
berücksichtigen.
Bei einer einzelne Meldegruppe, bei der alle integrierten
Widerstände eingeschaltet sind, kann der Widerstand der
Gruppe wie folgt aussehen.
Tabelle 2: Widerstandswerte der Meldegruppe
Meldegruppen-status Wert Default (Werkseinstellung)
Sabotage (kurz) 0 Ω 0 Ω
Normal Rt 4,7 kΩ
Alarm Rt+Ra 9,4 kΩ
Sabotage (offen) ∞ ∞
DIP-Schalter
Tabelle 3: SW1, allgemeine Einstellungen
Schalter Werte
6: LED Ein: LED ein* Aus: LED aus
5: Remote Ein: Remote ein Aus: Remote aus*
4: Reserviert
3: Polarität Ein: Positive Polarität Aus: Negative Polarität*
1, 2: Radarreichweite 1 Ein, 2 Ein: 12 m*
1 Aus, 2 Ein: 9 m
1 Ein, 2 Aus: 6 m
1 Aus, 2 Aus: 4 m
* Werkseitige Einstellung
DIP-Schalter SW1
SW1-1, SW1-2: Radarreichweite
Verwenden Sie SW1-1 und SW1-2, um die Radarreichweite
exakt an die Anwendung anzupassen. Das Radarsystem
basiert auf der Range-Gating-Technologie und gewährleistet
somit eine sehr genaue Erfassungsreichweite.
ON
12
4 m
ON
12
9 m
ON
12
6 m
ON
12
12 m
Werkseitige Einstellung.
SW1-3: Polarität
Ein: Positive Polarität. Konfiguriert die Eingänge (WT und D/N)
als „Aktiv-High“.
Aus: Negative Polarität. Konfiguriert die Eingänge (WT und
D/N) als „Aktiv-Low“. Werkseitige Einstellung.
Die Funktionalität wird in Abbildung 9 erklärt.
Legende Abbildung 9
(1) Polarität hoch
(2) Polarität gering
(3) Gehtest (WT)
(4) Scharf/Unscharf (D/N)
Diese Funktion hängt ebenfalls von der Einstellung von SW1-5
ab. Siehe „SW1-5: Remote-Funktionalität“ unten.
SW
1-4: Reserviert
Nicht ändern.
SW1-5: Remote-Funktionalität
Ein: Remote ein. Aktiviert die Eingänge (Gehtest) WT und
(Scharf/Unscharf) D/N.
Aus: Remote aus. Deaktiviert die Eingänge WT und D/N
(werkseitig eingestellt).
Die folgenden Funktionen sind von der Remote-Einstellung
abhängig.
Tabelle 4: Von der Remote-Einstellung abhängige Funktionen
Element Bezeichnung SW1-5 Remote ein SW1-5 Remote aus
SW1-3 Polarität Einstellbar Nur positiv
WT Eingang WT Aktiviert Deaktiviert
D/N Eingang D/N Aktiviert Deaktiviert
Andere „Grüner“
Modus
Im Tag-Modus
aktiviert ohne WT
Deaktiviert
