P/N 146279999-2 (ML) • REV H • ISS 11MAR19 21 / 36
Ripristina la memoria allarme.
Controlla la funzionalità del relè AM durante la modalità
NOTTE insieme con SW1.
L'ingresso WT controlla la funzionalità del LED insieme con
l'ingresso D/N.
Quando il rilevatore è in modalità Giorno e Test di copertura
On, è possibile attivare i LED del rilevatore. Per ulteriori
informazioni vedere Indicatori LED più sotto.
Nella modalità Notte i LED sono sempre spenti.
Se viene rilevato un allarme anti intrusione PIR in modalità
Notte e il rilevatore passa alla modalità Giorno, il LED rosso
inizia a lampeggiare per indicare un allarme in memoria.
La memoria allarme viene azzerata facendo passare il
rilevatore in modalità Notte.

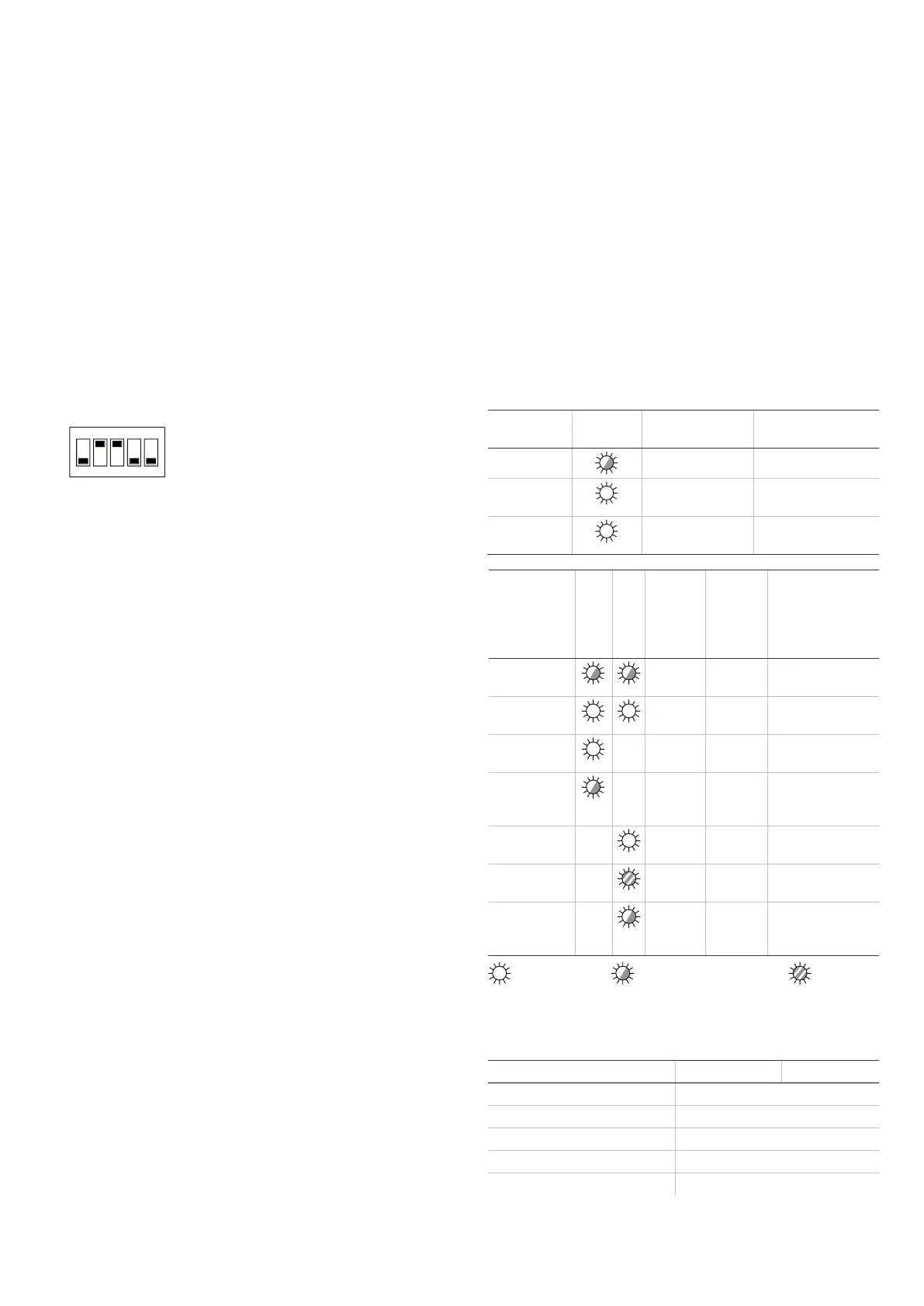

Impostazioni dei commutatori DIP-switch
Impostazione predefinita:
SW 1: quando segnalare l'uscita AM (antimascheramento)
o TF (guasto tecnico)
On: segnala l'uscita AM o TF solo quando il sistema è in
modalità Giorno (impostazione predefinita).
Off: segnala sempre AM o TF durante il modo giorno e notte.
SW 2: sensibilità AM
On: Sensibilità AM avanzata. Il rilevatore segnala il
mascheramento dell'area AM (impostazione predefinita).
Off: Sensibilità AM standard. Il rilevatore segnala
l'avvicinamento all'area AM.
SW 3: reset dell'uscita AM/TF
On: Auto reset. Resetta lo stato AM o TF da 40 secondi dopo
l’attivazione, mediante un allarme PIR.
Off: Autorizzato reset. Ripristina lo stato AM o TF mediante un
allarme PIR, quando il sistema è in modalità Giorno e Test di
copertura (walk test). Il LED giallo lampeggerà velocemente.
Quando il sistema è nello stato Notte, il LED giallo si spegne
e il sistema si ripristina (impostazione predefinita).
Note
Per le impostazioni avanzate (SW 2 è impostato su On)
l'origine dell'allarme AM deve essere rimossa prima di
abilitare l'allarme AM.
Se non è possibile resettare l'allarme AM con il reset
automatico o con il reset autorizzato, scollegare
l'alimentazione e ricollegarla.
È necessario eseguire un test di copertura per verificare
che le impostazioni del dispositivo siano adatte
all'applicazione.
SW 4: segnalazione uscita AM o TF
On: segnala AM su entrambi i relè AM e allarme e TF solo sul
relè AM (EN 50131).
Off: segnala AM e TF solo sul relè AM (impostazione
predefinita).
SW 5: impostazione dei LED
On: attiva entrambi i LED del rilevatore in qualsiasi momento
(impostazione predefinita).
Off: mette entrambi i LED sotto il controllo degli ingressi test di
copertura (walk test) e giorno/notte (day/night). Ciò attiva la
funzione di memoria del rilevatore.
Calibrazione AM
Durante l'avviamento, la circuiteria AM determina la
calibrazione in base all'ambiente. È importante verificare che
non avvengano variazioni ambientali entro un metro di
distanza dal rilevatore nei 60 secondi successivi all'avvio; in
caso contrario il rilevatore potrebbe essere soggetto a falsi
allarmi AM e potrebbe non essere possibile resettare tali
allarmi.
Indicatori LED
PIR
LED
rosso
Relè di allarme
Reset
Avviamento
Chiuso
Automatico dopo 25 s
Bassa
tensione
Aperto (allarme)
Applicazione della
tensione corretta
Allarme anti
intrusione PIR
Aperto (allarme)
Automatico dopo 3 s
PIR/AM
LED rosso
LED giallo
Relè di
allarme
Relè AM
Reset
Avviamento
Chiuso
Chiuso
Automatico dopo
60 s
Bassa
tensione
Aperto
(allarme)
Aperto
(allarme)
Applicazione della
tensione corretta
Allarme anti
intrusione PIR
Aperto
(allarme)
Automatico dopo
3 s
PIR
memorizzato
(memoria)
Commutazione
modo notte
Allarme AM
Aperto*
(allarme)
Aperto
(allarme)
Vedere DIP switch
3
Dopo il reset
AM
Commutazione
modo notte
Guasto
tecnico
Aperto
(allarme)
Effettuazione con
esito positivo di un
test di copertura
Sempre acceso Lampeggio normale (1 Hz) Lampeggio
veloce (4 Hz)
* Dipende dall'impostazione del DIP switch SW4.
Specifiche
Rilevatore
PIR
PIR con AM
Elaborazione segnale
V2E
Range
20 m
Caratteristiche ottiche
11 tende a specchio ad alta densità
Memoria
Ingresso alimentazione
Da 9 a 15 VCC (12 V nominali)
ON
5 4 3 2 1
