Interlogix VE1120 Series User Manual

26 / 36 P/N 146279999-2 (ML) • REV H • ISS 11MAR19
Hvis en PIR-innbruddsalarm registreres i Natt-modus og
detektoren bytter tilbake til Dag-modus, vil rød LED begynne
å blinke for å indikere en alarm i minnet.
Alarmminnet tilbakestilles ved å sette detektoren i Natt-modus.

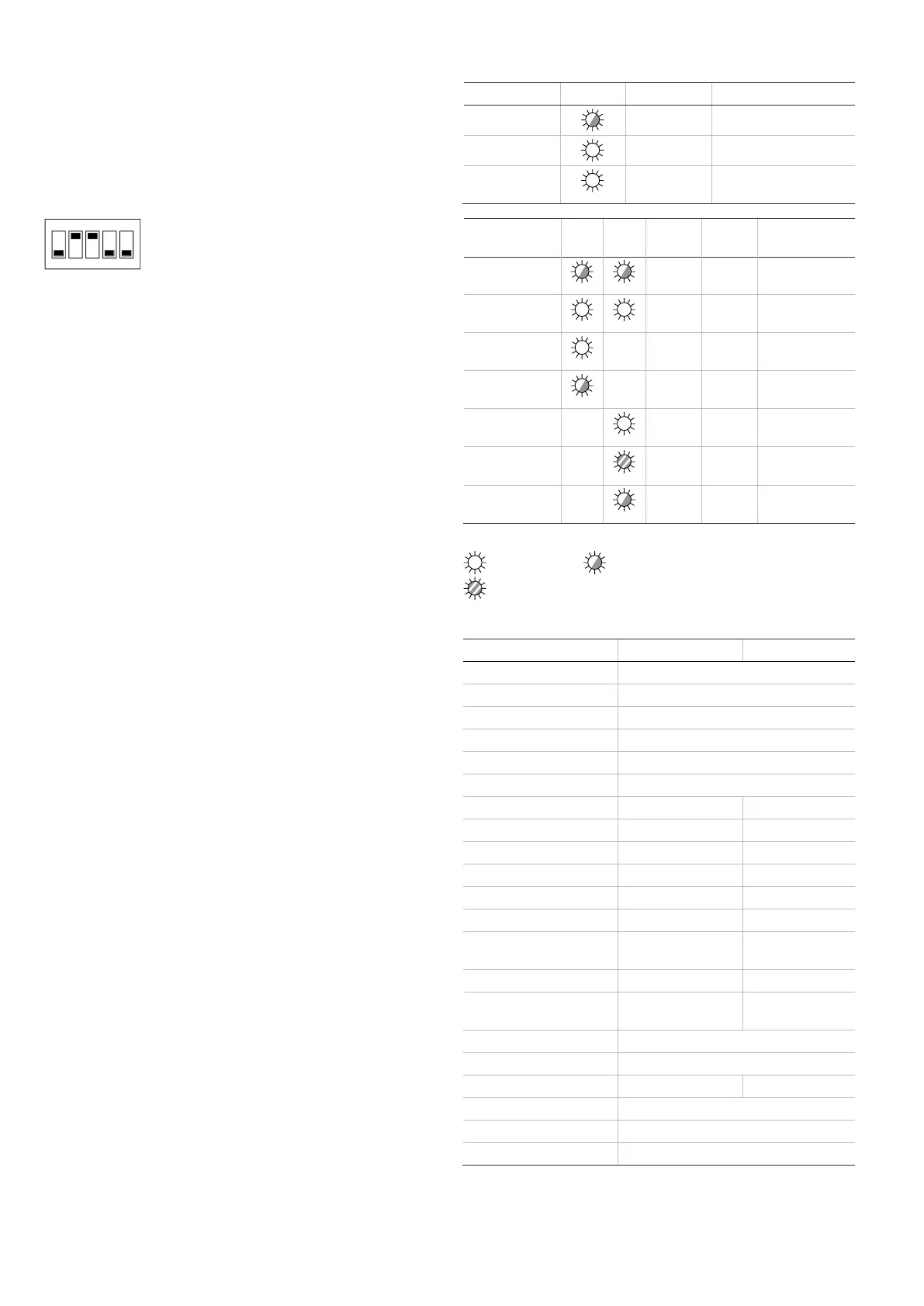

DIP-bryterinnstillinger
Fabrikkinnstilling:
SW 1: Når det skal signaliseres til utgang AM (anti-
maskering) eller TF (teknisk feil)
På: Signaliserer AM eller TF kun når systemet er i Dag-modus
(fabrikkinnstilling).
Av: Signaliserer alltid AM eller TF under Dag- og Natt-modus.
SW 2: AM-følsomhet
På: Avansert AM følsomhet. Detektoren signalerer maskering
i AM området (fabrikkinnstilling).
Av: Standard AM følsomhet. Detektoren signalerer at
maskering i AM området nærmer seg.
SW 3: Tilbakestille AM/TF-utgangen
På: Automatisk tilbakestilling. Tilbakestiller AM- eller TF-
statusen 40 sekunder etter en PIR-alarm.
Av: Autorisert tilbakestilling. Tilbakestiller AM- eller TF-statusen
etter en PIR-alarm når systemet er i Dag- og Gåtest-modus.
Gul LED vil blinke raskt. Når systemet er i Natt-status, vil gul
LED slå seg av og systemet tilbakestilles (fabrikkinnstilling).
Merknader
• Ved avanserte innstilling (SW 2 er på) må kilden til AM
alarmen fjernes før AM tilbakestilling tillates.
• Hvis AM alarmen ikke kan tilbakestilles med automatisk
tilbakestilling eller autorisert tilbakestilling, koble fra
strømforsyningen og koble på nytt.
• En gangtest bør utføres for å sikre at enhetens innstillinger
er riktige for installasjonen.
SW 4: Signalisere AM- eller TF-utgang
På: Signaliserer AM på både AM- og Alarmreléene.
Signaliserer TF kun på AM-reléet (EN 50131).
Av: Signaliserer AM og TF på AM-reléet (fabrikkinnstilling).
SW 5: Stille inn LED
På: Begge LED på detektoren er aktivert hele tiden
(fabrikkinnstilling).
Av: Setter begge LED under styring av Gåtest- og Dag/natt-
inngangen. Dette aktiverer detektorens minnefunksjon.
AM kalibrering
Under oppstart kalibrerer AM kretsene seg til sine omgivelser.
Det er viktig å sørge for at det ikke er noen endringer i miljøet
i 1 m avstand til detektoren de første 60 sekundene etter
oppstart. Hvis ikke kan detektoren bli sårbar for falske AM
alarmer og disse alarmene kan være umulig å tilbakestille.
LED-indikasjon
PIR
Rød LED
Alarmrelé
Tilbakestilles
Oppstart
Lukket
Automatisk etter 25 sek.
Lav spenning
Åpen (alarm)
Bruk riktig spenning
PIR-
innbruddsalarm
Åpen (alarm)
Automatisk etter 3 sek.
PIR/AM
Rød
LED
Gul
LED
Alarm-
relé
AM-
relé
Tilbakestilles
Oppstart
Lukket
Lukket
Automatisk etter
60 sek.
Lav spenning
Åpen
(alarm)
Åpen
(alarm)
Bruk riktig
spenning
PIR-
innbruddsalarm
Åpen
(alarm)
Automatisk etter
3 sek.
Låst PIR
(minne)
Bytt til Natt-
modus
AM-alarm
Åpen*
(alarm)
Åpen
(alarm)
Se DIP-bryter 3
Etter AM-
tilbakestilling
Bytt til Natt-
modus
Teknisk feil
Åpen
(alarm)
Utfør en
vellykket gåtest
* Avhenger av innstillingen for DIP-bryter SW4.
Kontinuerlig på Normal blinking (1 Hz)
Rask blinking (4 Hz)
Spesifikasjoner
Detektor
PIR
PIR med AM
Signalprosessor
V2E
Rekkevidde
20 m
Optisk
11 speilgardiner med høy densitet
Minne
Ja
Inngangseffekt
9 til 15 VDC (12 V nominell)
Spiss-til-spiss rippel
2 V (ved 12 VDC)
Detektorens oppstartstid
25 sek.
60 sek.
Normal strøm
6,5 mA
10 mA
Strøm i alarm
1,2 mA
3,8 mA
Maksimal strøm (LED på)
11 mA
24 mA
Monteringshøyde
1,8 til 3,0 m
2,0 til 3,0 m
Målhastighetsrekkevidde
30 cm/s til 3 m/s
20 cm/s til 3 m/s
Alarm (NC) / Egenskap for
sabotasjerelé
80 mA, 30 VDC,
motstand
80 mA, 30 VDC
Lokksabotasje
Valgfritt
Lokalt (ja)
Egenskap for AM-relé
—
80 mA ved
30 VDC maks.
PIR-alarmtid
3 sek.
Driftstemperatur
−10 til +55°C
Dimensjoner (H x B x D)
125 × 55 × 60 mm
125 × 65 × 60 mm
Relativ luftfuktighet
95 % maks. ikke-kondenserende
Vekt
150 g
IP/IK-spesifikasjoner
IP30 IK02
ON
5 4 3 2 1
