(110) MODEL 634 FILTER PUMP DANISH 7.5” X 10.3” PANTONE 295U 06/06/2016
110B
GEM DENNE VEJLEDNING
Dansk
Side 6

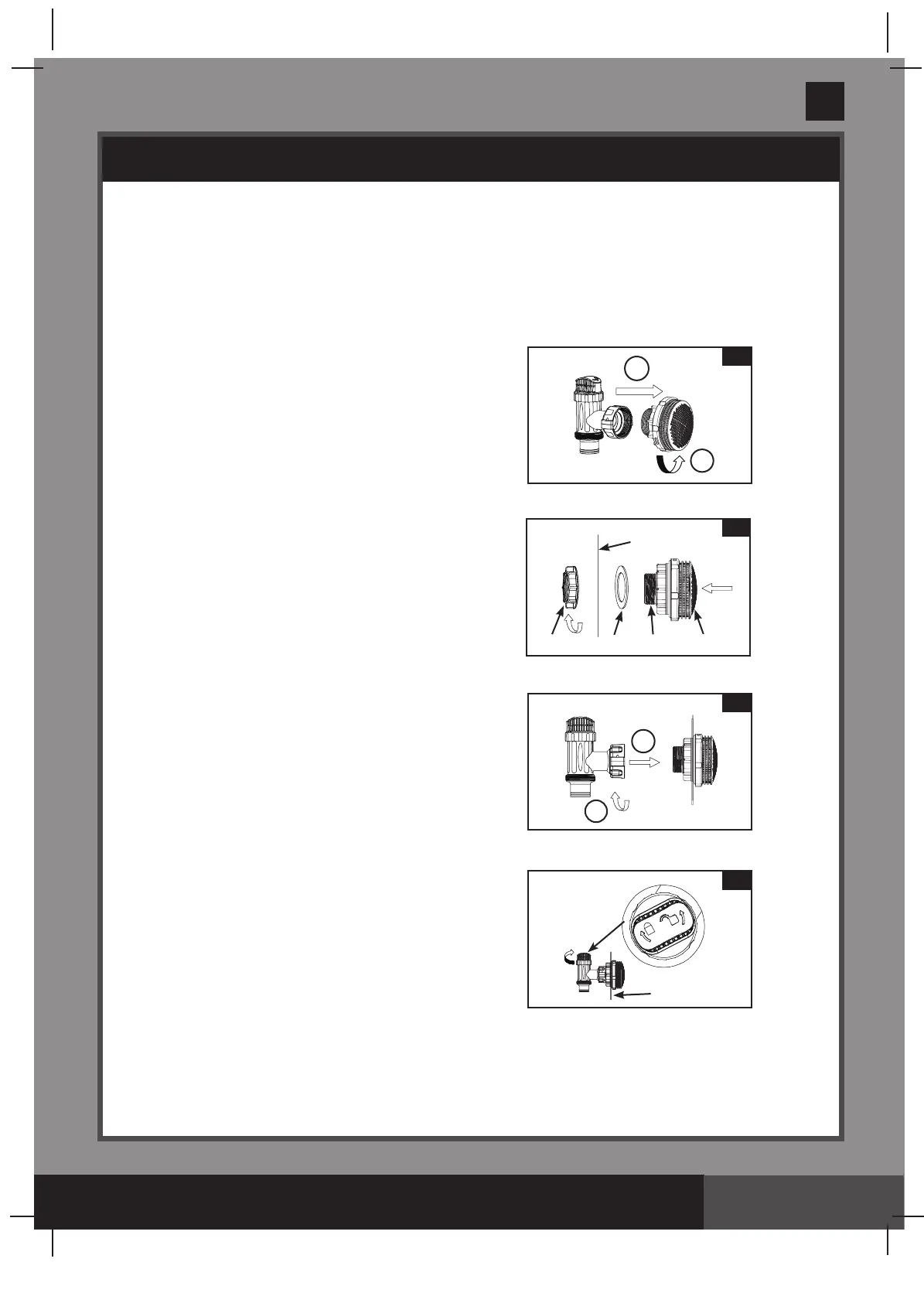

UDTAG – OPSÆTNING AF FILTER OG STEMPELVENTIL (valgfrit)
Sinettet forhindrer, at store genstande blokerer og/eller beskadiger filterpumpen, og
stempelventilen forhindrer, at der trænger vand ind i filterpumpen, når filterindsatsen
monteres eller renses. Hvis din pool har oppustelig topring, installer filter, mundstykke
og stempelventil før oppustning af topringen. Efterstående deles numre referer til
numrene i ”liste over delene”. For at installeres gøres følgende:
1.
Skru stempelventilen af det gevindskårne
siforbindelsestykke
(14)
ved at dreje den
mod uret
(se tegning 1)
. Pas på, at den lille
gummispændeskive
(11)
ikke bliver væk.
Anbring stempelventilen på jorden på et
sikkert sted.
2.
Skru siens møtrik
(12)
af det gevindskårne
siforbindelsesstykke
(14)
ved at dreje den
mod uret. Lad den flade spændeskive
(13)
sidde på forbindelsesstykket
(14)
.
3.
Installer filteret og stempelventilen på det
nederste udtag (mærket ”+”). Fra indersiden
af poolbeklædningen monteres
forbindelsesstykket
(14)
i et af de udskårne
huller med spændeskiven på
forbindelsesstykket placeret mod
beklædningens indvendige side.
4.
Smør gevindene med vaseline før montering.
Sørg for, at den flade side af simøtrikken
(12)
vender ind mod beklædningens
udvendige side, og drej simøtrikken
(12)
med
uret tilbage på det gevindskårne
forbindelsesstykke
(14) (se tegning 2)
.
5.
Finger stramme møtrikken
(12)
på gevind
kobleren
(14)
.
6.
Tag fat i stempelventilen. Kontrollér, at den
lille spændeskive
(11)
sidder korrekt.
7.
Drej stempelventilen tilbage på det
gevindskårne forbindelsesstykke
(14)
ved
at dreje den med uret
(se tegning 3)
.
8.
Drej plungerventilgrebet med uret for at
lukke. Sørg for, at plungerventilen er
ordentlig lukket. På denne måde undgås
det, at vand flyder ud, mens poolen fyldes
(se tegning 4)
.
2
INDVENDIG SIDE
AF POOLDUGEN
1
2
1
3
1
2
4
INDVENDIG SIDE
AF POOLDUGEN
13 1412
17
