GEM DENNE VEJLEDNING
Dansk
Side 8
MONTERING AF FILTERPUMPENS SLANGETILSLUTNING
1
. Tag Krystal Clear™-filterpumpen og -slangerne ud af emballagen.
2
. Placer filterpumpen, så slangerne
(8)
kan sluttes til stempelventilen. Sørg for, at
filterpumpen til alle tider er tilgængelig for service og vedligeholdelse.
Bemærk! Lovgivningen i nogle lande herunder EU landene kræver, at filterpumpen
monteres på et fast underlag. Der findes to 2 monteringshuller i pumpens bund til
dette formål.
3
. Tag pumpens to slanger
(8)
og tilslut slangernes møtrikker til filterpumpen.
4
. Skru den gevindskårne ring til filterhuset
(1)
af filterhuset ved at dreje den mod uret.
Anbring den et sikkert sted.
5
. Filterpumpen er et lufttæt system. Drej den øverste luftventil
(2 & 7)
1-2 omgange mod
uret.
UNDGÅ at fjerne luftventilen fra topdækslet, da vandet vil blive presset ud, hvis
der tændes for motoren, hvorved der kan forekomme personskade.
6
. Afmonter filterhusets dæksel
(4)
. Kontrollér, om der sidder en indsats i huset. Hvis det er
tilfældet, skal du montere dækslet igen og stramme ringen
(1)
på filterhuset med fingrene.
7
. Stram forsigtigt bundfaldsventilen i bundet af huset med fingrene for at sikre, at der ikke
lækker vand.
8
. Når poolen er fyldt, skal du slutte slange fra filterhusets bund til den højest siddende si.
Slangetilslutningen foretages forneden på stempelventilen. Brug slangemøtrikken til at
fastgøre slangen.
9
. Tilslut den anden slange til midten af motorhuset og til den anden tilslutning på
beklædningen.
Det er vigtigt at udskifte beskadigede elementer eller elementsæt snarest muligt. Brug
kun dele, som anbefales af producenten.
ADVARSEL
Anbring produktet væk fra poolen for at forhindre, at børn kravler op på
pumpen for at komme i poolen.
Installeringsinstruktionerne skal indeholde information om specielle krav til elektriske
installationer og skal indeholde henvisning til nationale ledningsføringsregler.

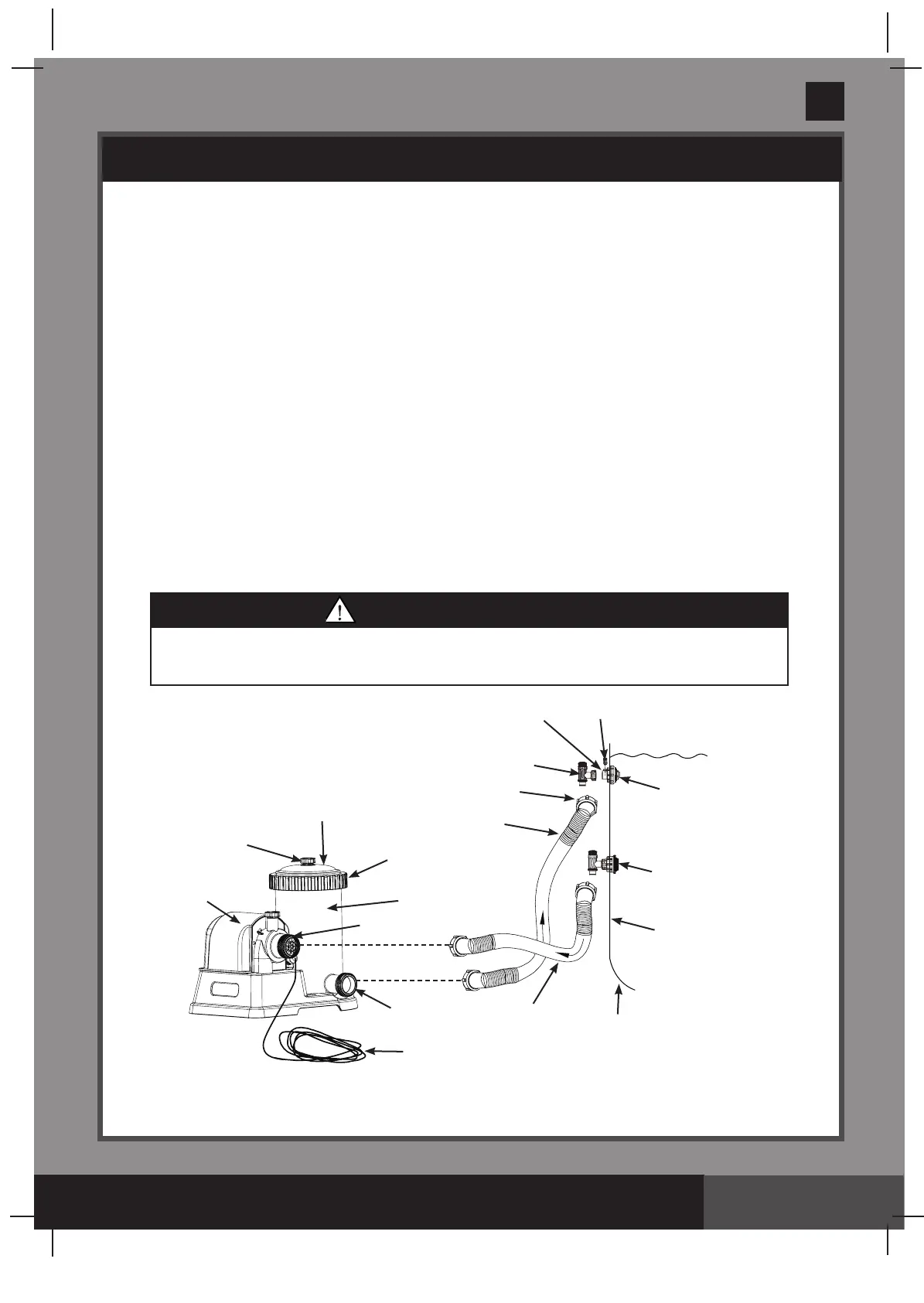

VANDSTAND
JUSTERBAR
STRÅLEDYSE TIL
INDLØB
STEMPELVENTIL
SPÆNDEBÅND
VAND UD
INDVENDIG
SIDE AF
POOLDUGEN
GEVINDSKÅRET
SIFORBINDELSESSTYKKE
GEVINDKRAVE
FILTERENHED
INDENI
DÆKSEL TIL
FILTERHUS
LUFTVENTIL
MOTOR
HUS
O-RING TIL SLANGE
VAND IND
UDVENDIGE SIDE
AF POOLDUGEN
( ILLUSTRATIONEN ER IKKE I KORREKT MÅLESTOKSFORHOLD)
V
A
N
D
E
T
S
R
E
T
N
I
N
G
V
A
N
D
E
T
S
R
E
T
N
I
N
G
O-RING TIL SLANGE
LEDNING
FORBINDELSESSTYKKE
MED GEVIND
DYSEVENTIL
