110A
SPARA ANVISNINGARNA
(110) MODEL 634 FILTER PUMP SWEDISH 7.5” X 10.3” PANTONE 295U 06/06/2016
Swedish
110A
Sida 8

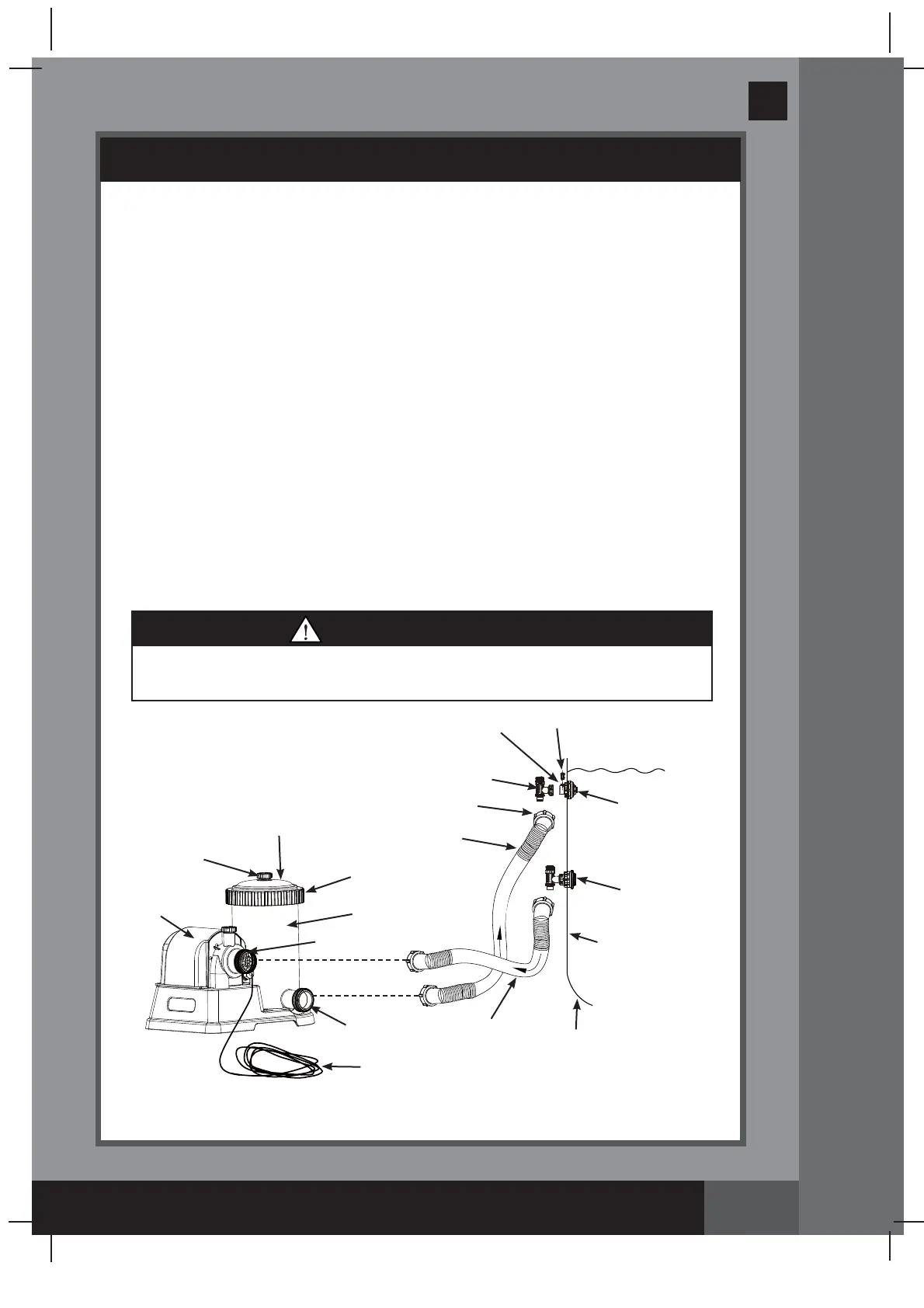

INSTALLATION AV FILTERPUMPENS SLANGANSLUTNING
1.
Ta ut Krystal Clear™ filterpumpen och slangarna ur förpackningen.
2.
Placera filterpumpen på plats för slanganslutningar
(8)
till kolvventilerna.
Säkerställ att filterpumpen alltid är lättåtkomlig för service och underhåll.
Inom den Europeiska Unionen, krävs att filterpumpen säkras i upprätt
position i marken eller vid en bas. Av det skälet finns två (2)
monteringshål i pumpens botten.
3.
Fatta tag i de två
(2)
pumpslangarna
(8)
och anslut slangmuttrarna till
filterpumpen.
4.
Skruva moturs loss den gängade kragen
(1)
från filterhuset. Placera den på en
säker plats.
5.
Filterpumpen är ett lufttätt system. Vrid båda avluftningsventilerna
(2 och 7)
moturs för att öppna dem. TA INTE bort avluftningsventilerna då vatten
kommer att tryckas ut med tryck ommotorn är igång, och skada kan uppstå.
6.
Fatta tag i och ta bort filterhuslocket
(4)
. Kontrollera om det finns en patron
inuti huset. Sätt i så fall tillbaka locket, dra åt kragen
(1)
så att den sitter fast
på filterhuset igen.
7.
Använd fingrarna för att försiktigt dra åt sedimentventilen på botten av huset så
att inget vatten läcker ut.
8.
När poolen är fylld ansluter du slangen från botten på filterhuset till den
översta nätenheten. Slanganslutningen görs nederst på kolvventilen. Fäst
slangen med slangmuttern.
9.
Anslut den andra slangen till motorhusets mitt och till den återstående
anslutningen på poolduken.
Det är viktigt att byta ut skadade element eller elementsatser så snart som
möjligt. Använd endast delar som godkänts av tillverkaren.
VARNING!
Placera den här produkten bort från poolen, för att förhindra att barn
klättrar på dem och kommer ner i poolen.
Denna pump uppfyller kraven i standarden för elektrisk säkerhet EN 60335-2-41.
(ILLUSTRATIONERNA ÄR INTE SKALENLIGA.)
VATTENNIVÅ
JUSTERBART
INLOPPS-
STRÅLMUNSTYCKE
KOLVVENTIL
SLANGKLÄMMA
VATTEN UT
INSIDA AV
POOLDUK
GÄNGAD
SILANSLUTNING
GÄNGAD
SKRUVNING
FILTERENHET INUTI
FILTERLOCK
LUFTVENTIL
MOTOR
HUS
SLANG
O-RING
KABEL
VATTEN IN
UTSIDA AV
POOLDUK
V
a
t
t
n
e
t
s
r
i
k
t
n
i
n
g
V
a
t
t
n
e
t
s
r
i
k
t
n
i
n
g
SLANG
O-RING
VENTIL FÖR LUFTSTRÅLE
GÄNGAD KONTAKT
FÖR INLOPPSLUFT
