110A
SÄILYTÄ NÄMÄ OHJEET
(110) MODEL 634 FILTER PUMP FINNISH 7.5” X 10.3” PANTONE 295U 06/06/2016
Finnish
110A
Sivu 8
SUODATINPUMPUN LETKULIITÄNNÄN ASENNUS
1.
Poista Krystal Clear™ -suodatinpumppu ja letkut pakkauksesta.
2.
Aseta pumppu paikkaan, josta letku
(8)
voidaan liittää mäntäventtiiliasetelmaan.
Pidä huolta, että suodatinpumpulle pääsee aina tekemään huolto-ja
kunnossapitotoimenpiteitä.
Huomautus: Alueellinen lainsäädäntö voi edellyttää, että suodatinpumppu
kiinnitetään kiinteään alustaan. Pumpun pohjassa on tarkoitusta varten
kaksi asennusreikää. Kysy suodatinpumpun asennusvaatimukset
paikallisilta viranomaisilta.
3.
Tartu kahteen pumpun letkuun
(8)
ja liitä letkun mutterit suodatinpumppuun.
4.
Irrota suodatinkotelon kierrekaulus
(1)
suodatinkotelosta kiertämällä sitä
vastapäivään. Aseta kaulus turvalliseen paikkaan.
5.
Suodatinpumppu on ilmatiivis järjestelmä. Avaa molemmat ilman laskuventtiilit
(2 & 7)
kiertämällä niitä vastapäivään 1-2 kierrosta. ÄLÄ poista ilman
laskuventtiilejä, sillä vettä suihkuaa voimalla, jos moottori kytketään päälle, ja
seurauksena voi olla loukkaantuminen.
6.
Irrota suodatinkotelon kansi
(4)
. Tarkista, onko kotelossa patruuna. Jos siellä
on patruuna, aseta kansi paikalleen ja kiristä kotelon kaulus
(1)
sormin takaisin
suodatinkoteloon.
7.
Kiristä kotelon pohjassa oleva sakanpoistoventtiili varovasti sormitiukkuuteen,
jotta siitä ei vuoda vettä.
8.
Kun allas on täytetty, liitä letku suodatinkotelon alaosasta ylempään
suodatinasetelmaan. Letkuliitäntä tehdään mäntäventtiiliasetelman alaosaan.
Kiinnitä letku letkun mutterilla.
9.
Liitä toinen letku moottorin kotelon keskiosaan ja jäljellä olevaan reunan
liitäntään.
On tärkeää vaihtaa kaikki vahingoittuneet elementit tai elementtisarjat
mahdollisimman pian. Käytä valmistajan hyväksymiä osia.
TÄRKEÄÄ!
Aseta tuote pois altaan luota, jotta lapset eivät kiipeä sen päälle ja sitä
kautta altaaseen.
Tämä pumppu täyttää sähköturvallisuusstandardin EN 60335-2-41 vaatimukset.

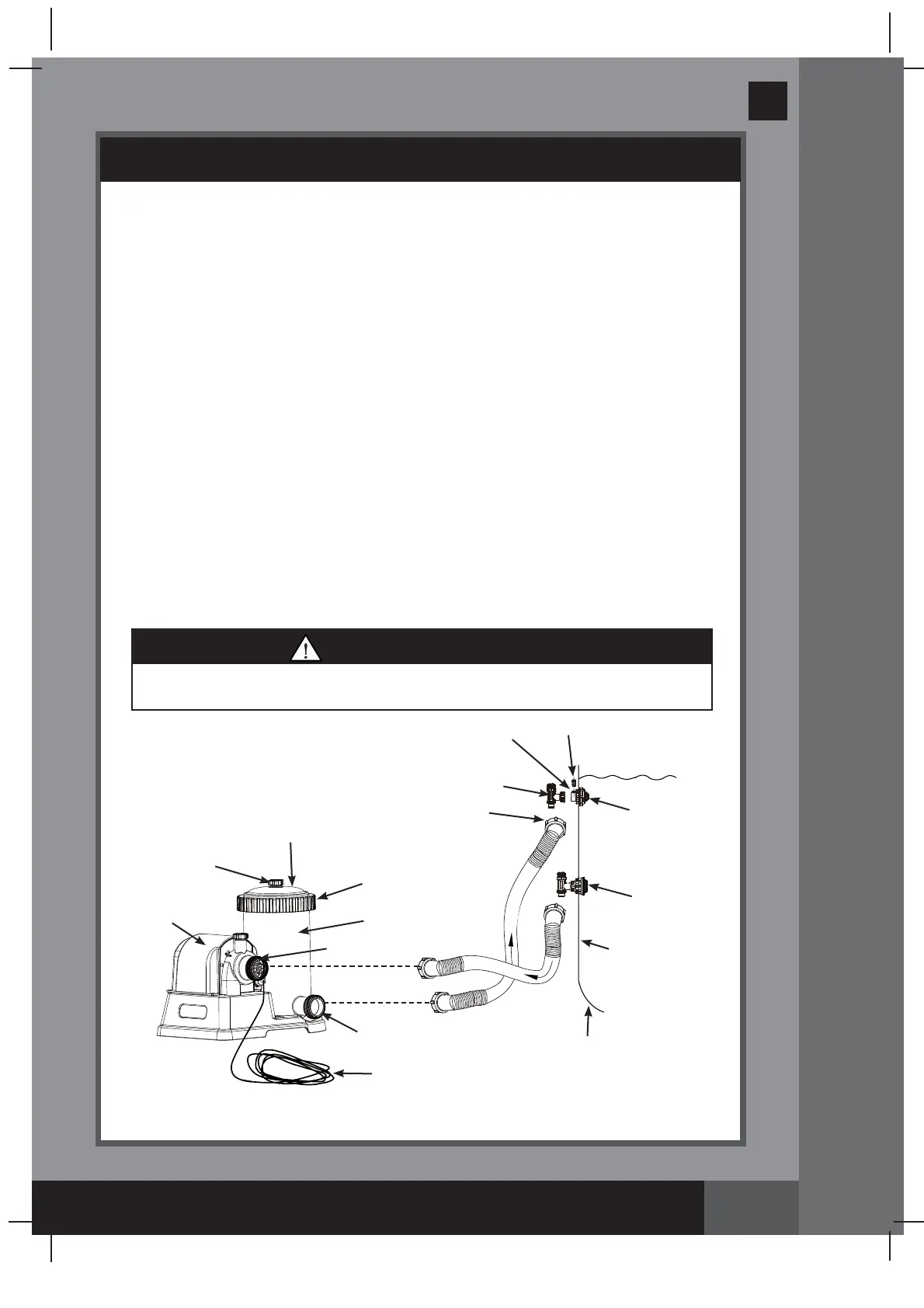

(VAIN HAVAINNOLLISTAMISEEN. MITTASUHTEET EIVÄT TÄSMÄÄ)
VEDENPINTA
SÄÄDETTÄVÄ
ALTAAN
SYÖTTÖSUUTIN
MÄNTÄVENTTIILI
LETKUN LIITTIMET
ALTAAN
SISÄPUOLI
VEDEN
SUODATIN
VAIPAN
KIERREHOLKKI
SUODATINKOTELO
PUMPUN KANSI
ILMANPOISTOVENTTIILI
MOOTTORIN
KAMMIO
LETKUN
O-RENGASTIIVISTE
VIRTAJOHTO
ALTAAN
ULKOPUOLI
V
E
D
E
N
V
I
R
T
A
U
S
S
U
U
N
T
A
V
E
D
E
N
V
I
R
T
A
U
S
S
U
U
N
T
A
LETKUN
O-RENGASTIIVISTE
ILMASUIHKUVENTTIILI
KIERTEINEN
TULOILMAN LIITIN
