Rehab Shower Commode Chair 52 Part No. 1118394
APPUIE-PIEDS/JAMBES
APPUIE-PIEDS/JAMBESSECTION 7
REMPLACER LES TALONNIÈRES (FIGURE 3)
1. Noter la position du boulon hexagonal, des rondelles bombées et de l'écrou de
blocage pour la réinstallation.
2. Enlever le boulon hexagonal, les rondelles bombées et l'écrou de blocage qui fixent
la partie inférieure de l'appuie-pied au support de l'appuie-pied.
3. Enlever la partie inférieure de l'appuie-pied.
4. Enlever le boulon Phillips, l'intercalaire et l'écrou de blocage qui fixent la talonnière
existante de la partie inférieure de l'appuie-pied.
5. Enlever la talonnière existante.
6. Remplacer la talonnière.
7. Inverser les ÉTAPES 1-6 pour remonter.
NOTE: Au moment de fixer la talonnière sur la partie inférieure de l'appuie-pied, serrer la vis
Phillips et l'écrou de blocage jusqu'à ce que l'intercalaire soit fixe.

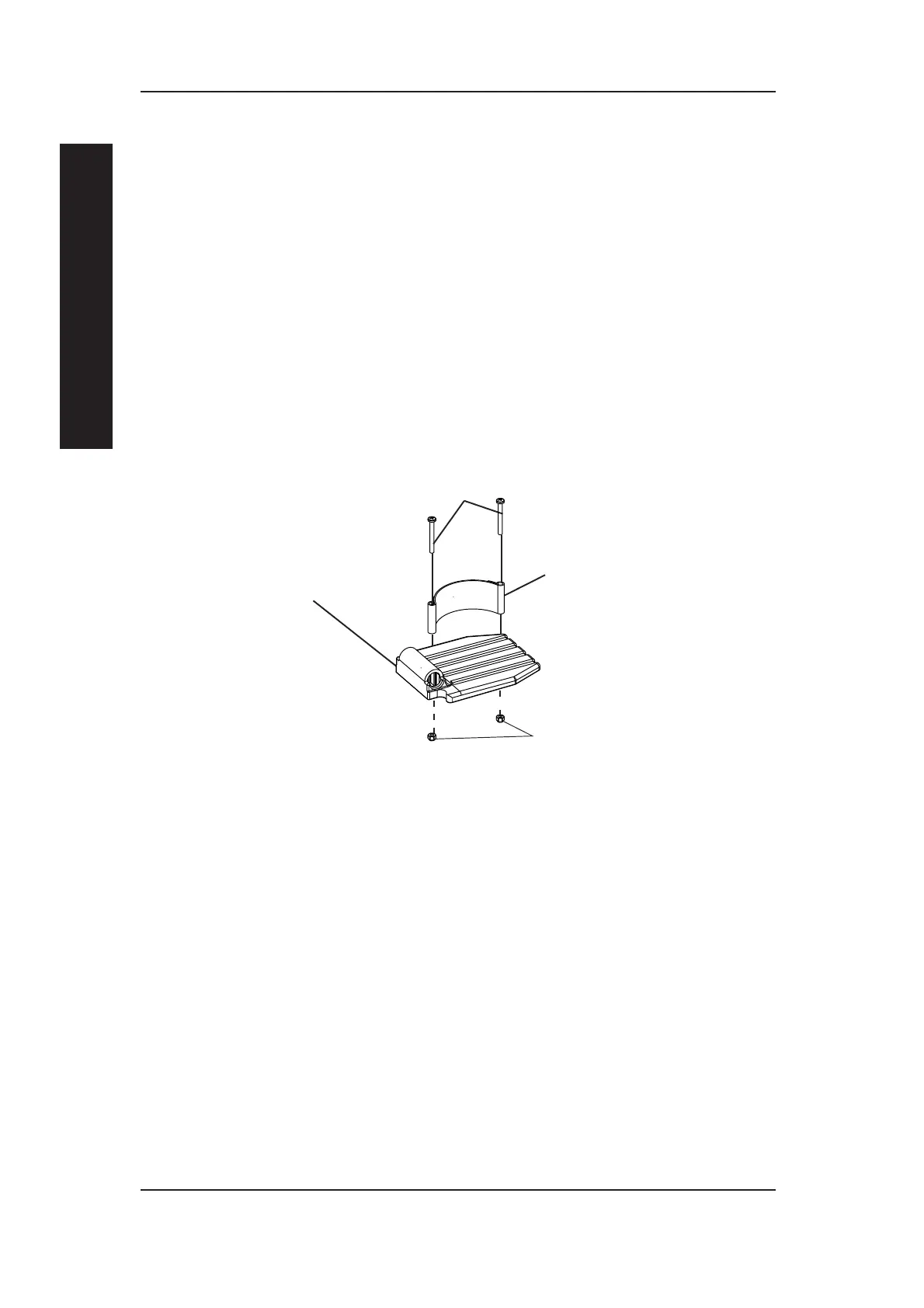

FIGURE 3 - REMPLACER LES TALONNIÈRES
Boulons Phillips
Partie inférieure
de l'appuie-pied
Écrous de blocage
Talonnière
