Part No. 1118394 53 Rehab Shower Commode Chair
APPUIE-BRAS
SECTION 8
APPUIE-BRAS
Section 8 - Appuie-bras:
Enlever/installer les appuie-bras pivotants
Positionner les appuie-bras pivotants
Remplacer les coussinets d'appuie-bras
AVERTISSEMENT
Après TOUT réglage, réparation ou entretien, et AVANT utilisation,
s'assurer que toute la quincaillerie de fixation est bien serrée, sans quoi
des blessures ou des dommages peuvent survenir.
ENLEVER/INSTALLER LES APPUIE-BRAS PIVOTANTS
(FIGURE 1)
ENLEVER
1. Pivoter l'appuie-bras. Se référer à
POSITIONNER LES APPUIE-BRAS PIVOTANTS
dans cette section du manuel.
2. Enlever la vis de montage et l'écrou de blocage qui fixe l'appuie-bras pivotant au
support de montage de l'appuie-bras situé sur le châssis.
3. Enlever l'appuie-bras et le pivot de l'appuie-bras.
4. Si nécessaire, répéter les ÉTAPES 1-3 pour l'autre appuie-bras.
INSTALLER
1. Installer l'appuie-bras pivotant et le pivot de l'appuie-bras dans le support de
montage de l'appuie-bras avec la vis de montage et l'écrou de blocage. Bien serrer.
2. Bloquer l'appuie-bras pivotant en appuyant dessus jusqu'à ce que l'appuie-bras fasse
un déclic dans l'encastrement.
3. Si nécessaire, répéter les ÉTAPES 1-2 pour l'autre appuie-bras pivotant.

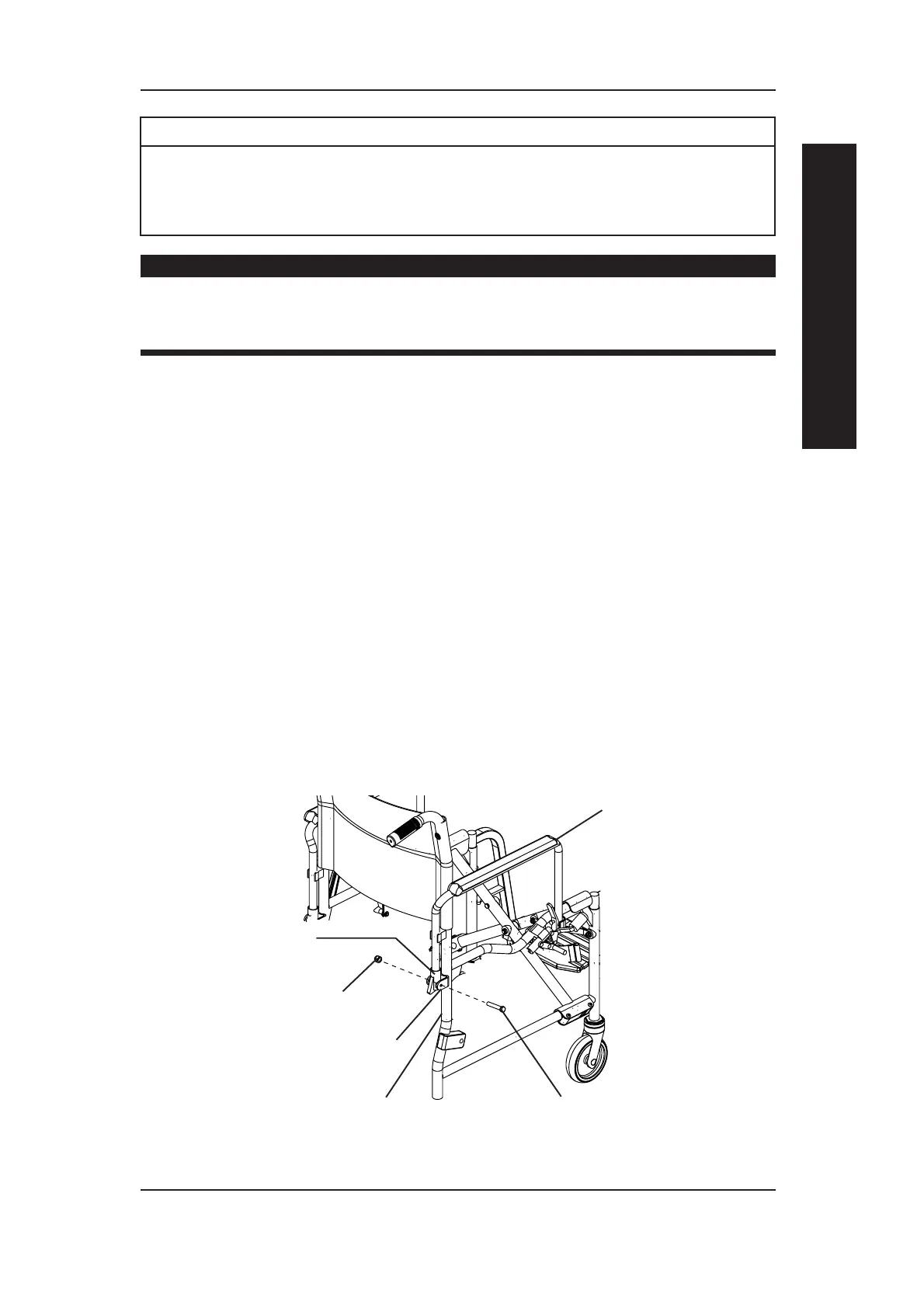

FIGURE 1 - ENLEVER/INSTALLER LES APPUIE-BRAS PIVOTANTS
Vis de montage
Écrou de blocage
Appuie-bras pivotant
Appuie-bras pivotant
Support de montage
de l'appuie-bras
Châssis
