APPUIE-BRAS
POSITIONNER LES APPUIE-BRAS PIVOTANTS (FIGURE 2)
AVERTISSEMENT
S'assurer que le levier de dégagement de l'appuie-bras est bloqué en position
avant d'utiliser la chaise de douche avec siège d'aisance.
1. Débloquer l'appuie-bras pivotant en appuyant, vers le châsssis, sur le levier de
dégagement.
2. Sortir la partie avant de l'appuie-bras pivotant de l'encastrement et pousser vers
l'arrière de la chaise de douche avec siège d'aisance.
3. Pour bloquer l'appuie-bras pivotant, le ramener vers l'avant et appuyer jusqu'à ce
qu'il fasse un déclic dans l'encastrement.

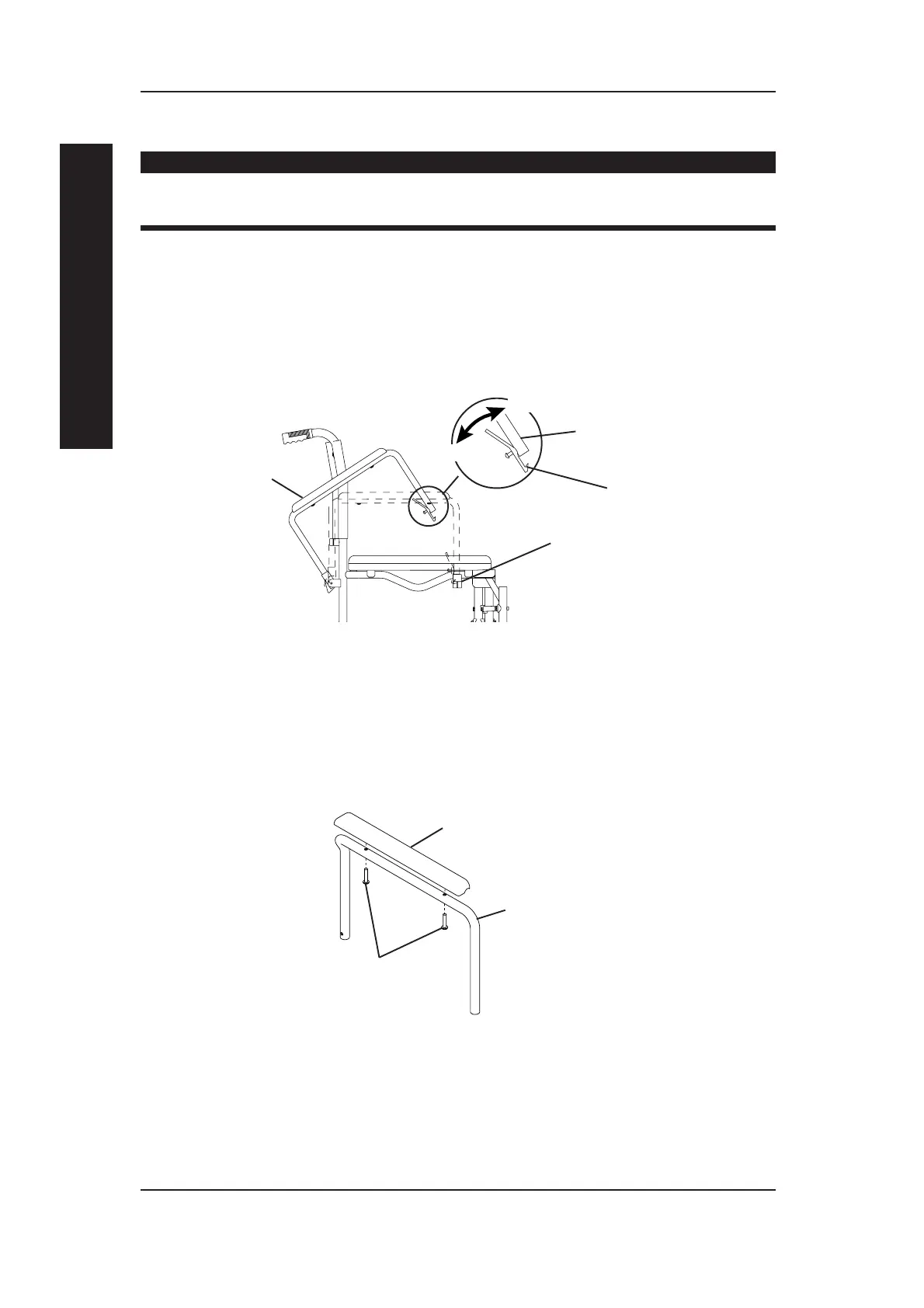

FIGURE 2 - APPUIE-BRAS PIVOTANTS
REMPLACER LE COUSSINET DE L'APPUIE-BRAS (FIGURE 3)
1. Enlever les vis de montage qui fixent le coussinet de l'appuie-bras à l'appuie-bras.
2. Remplacer le coussinet de l'appuie-bras et bien serrer les vis de montage existantes.
FIGURE 3 - REMPLACER LES COUSSINETS DE L'APPUIE-BRAS
SECTION 8 APPUIE-BRAS
Levier de dégagement
de l'appuie-bras
Encastrement de
l'appuie-bras
Appuie-bras pivotant
DÉBLOQUER
BLOQUER
Châssis de l'appuie-bras
Appuie-bras
Coussinet de
l'appuie-bras
Vis de montage
