Seite 17
> 3 6
> 6 101
> 10 161
> 16 252
> 25 324
> 32 406
≤
≤
≤
≤
≤
≤
10 18
13 16
18 14
25 12
30 10
6. Schritt: Schließen Sie das Signalkabel an
Das Signalkabel erleichtert die Kommunikation
zwischen Außen- und Innengerät. Sie sollten
zuerst die richtige Kabelgröße auswählen, bevor
Sie die Verbindung vornehmen.
Kabeltypen
• Internes Versorgungskabel (sofern vorhanden)
Η05V2V2-F
• Externes Versorgungskabel Η07RN-F
• Signalkabel: H07RN-F
Mindestkabelquerschnitt für Spannungs-
und Signalkabel
Nordamerika
Andere Regionen
WÄHLEN SIE EINE GEEIGNETE
KABELGRÖSSE
Die geeignete Größe des Netzkabels, des
Signalkabels, des Sicherheitskabels und
des Schalters wird durch den vom Gerät
angegebenen maximalen Strom bestimmt.
Auf der Etikette an der Seite des Bedienfelds
finden Sie die richtige Kabelgröße, Sicherung
oder den richtigen Schalter.
Gerätespannung (A)
Gerätespannung (A)
AWG
Kabelquerschnitt
(mm²)
und
und
und
und
und
und
0,75
1
1,5
2,5
4
6
ACHTEN SIE AUF DAS PHASENKABEL
Achten Sie beim Zusammenschieben der Kabel
darauf, dass Sie das Phasenkabel von den
anderen Kabeln trennen.
2. Öffnen Sie die Fronttafel des Innengeräts.
3. Verwenden Sie einen
Kreuzschlitzschraubendreher und entfernen
Sie die Abdeckung des Elektrokastens auf der
rechten Seite des Geräts. Dadurch wird die
Klemmleiste freigegeben.
BEACHTEN SIE DIE
SICHERHEITSKABELSPEZIFIKATIONEN
Die elektrische Schalttafel der Klimaanlage
ist zum Schutz mit einem Sicherheitskabel
ausgestattet. Die Sicherheitskabelspezifikationen
sind auf der
Schalttafel aufgedruckt, z. B.:
Inneneinheit: T5A/250VAC
Außeneinheit (gilt für Geräte mit Kältemittel
R32 oder R290):
T20A/250VAC(<=18000Btu/h Modelle)
T30A/250VAC(>18000Btu/h Modelle)
HINWEIS: Die Sicherungen werden aus
keramischem Material gebaut.
1. Bereiten Sie das Kabel für den Anschluss vor:
A. Verwenden Sie Drahtabisolierer, entfernen
Sie das Kunststoffgehäuse an beiden Enden
des Kabels, um etwa 15 cm (6 Zoll) des Kabels
zu enthüllen
Β. Entfernen Sie die Isolierung von den
Kabelenden. C. Verwenden Sie eine Zange,
um U-förmige Ende an den Kabelrändern zu
erzeugen.
Page 17
Step 6: Connect signal cable
The signal cable enables communication between
the indoor and outdoor units. You must FIrst
choose the right cable size before preparing it for
connection.
Cable Types
•
Indoor Power Cable
(if applicable):
H05VV-F or H05V2V2-F
•
Outdoor Power Cable:
H07RN-F
•
Signal Cable: H07RN-F
Minimum Cross-Sectional Area of
Power and Signal Cables
Other Regions
Rated Current of
Appliance (A)
Nominal Cross-Sectional
Area (mm²)
> 3 and ≤ 6 0.75
> 6 and ≤ 10 1
> 10 and ≤ 16 1.5
> 16 and ≤ 25 2.5
> 25 and ≤ 32 4
> 32 and ≤ 40 6
CHOOSE THE RIGHT CABLE SIZE
The size of the power supply cable, signal
cable, fuse, and switch needed is determined
by the maximum current of the unit. The
maximum current is indicated on the nameplate
located on the side panel of the unit. Refer to
this nameplate to choose the right cable, fuse,
or switch.
TAKE NOTE OF FUSE SPECIFICATIONS
The air conditioner’s circuit board (PCB) is
designed with a fuse to provide overcurrent
protection. The specications of the fuse
Fig. 3.9
North America
Appliance Amps (A)
AWG
10 18
13 16
18 14
25 12
30 10

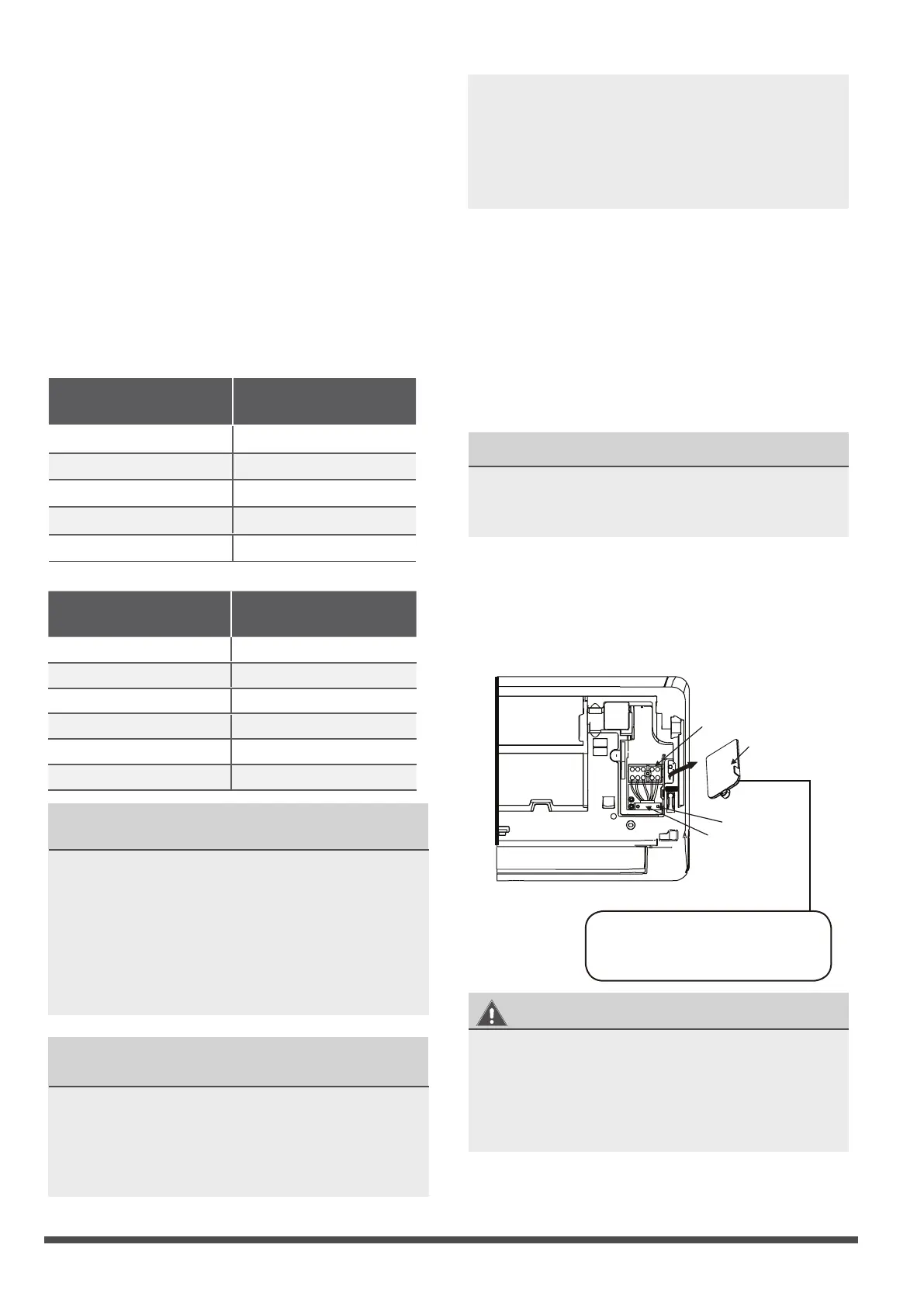

Abb. 4.9
Der Schaltplan bendet
sich auf der Innenseite
der Kabelabdeckung des
Innengeräts.
Terminal
Kabelabdeckung
Kabelschelle
Schraube
WARNUNG
DIE GESAMTE VERDRAHTUNG
MUSS VOLLSTÄNDIG MIT DEM
VERDRAHTUNGSPLAN AUF DER INNENSEITE
DER VERDRAHTUNGSABDECKUNG DER
INNENEINHEIT ÜBEREINSTIMMEN.
4. Schrauben Sie die Kabelschelle unter dem
Terminal ab
