Seite 18

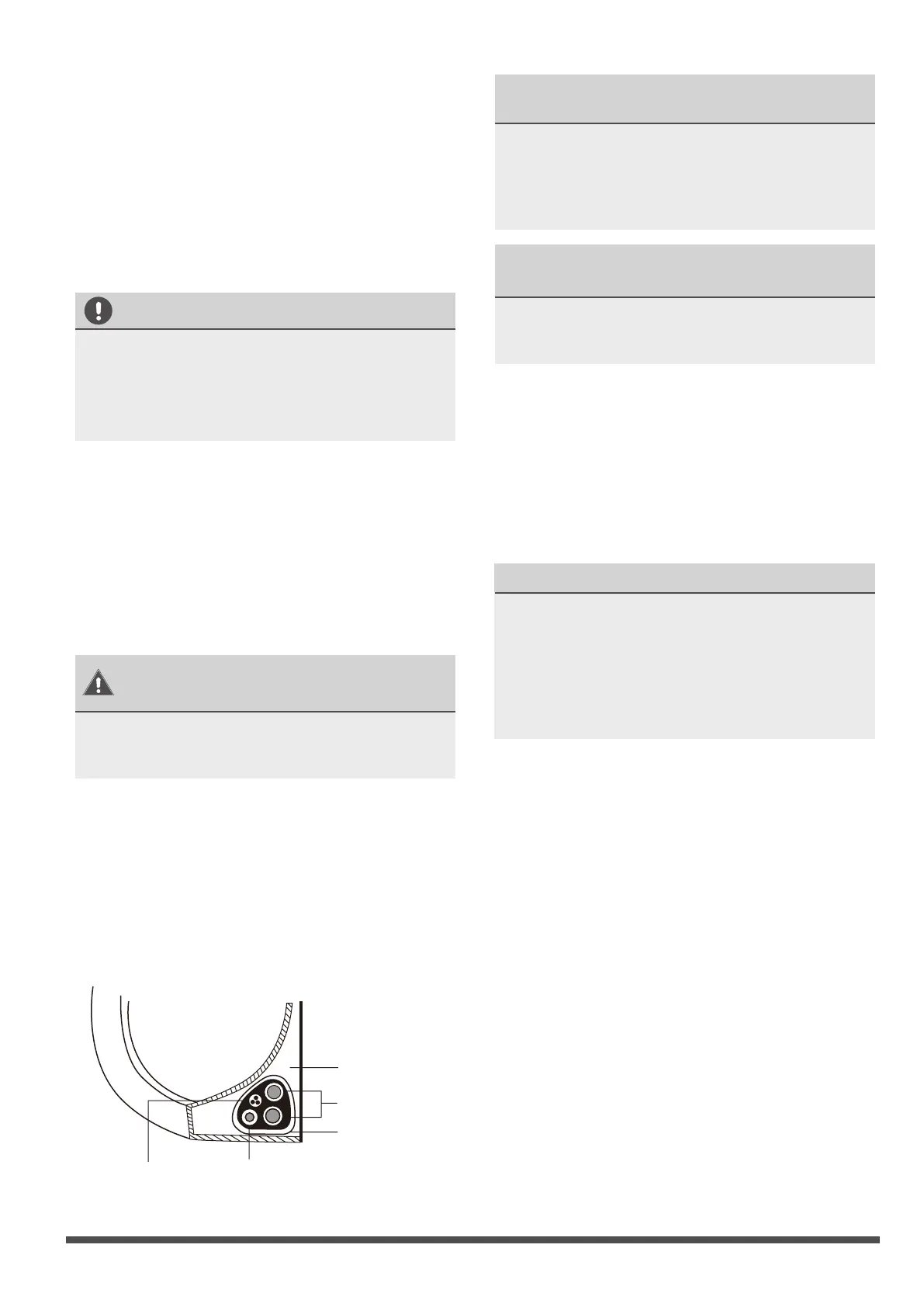

Inneneinheit
Platz hinter
dem Gerät
Kühlmittelleitung
Isolationsstopfen
Fig. 3.14
Abb. 4.10
Abuss-
leitung
Signalkabel
Page 19
30-50mm
(1.2-1.95in)
30-50mm
(1.2-1.95in)
HINWEIS FÜR DIE
VERDRAHTUNGEN
VORSICHT
MISCHEN SIE NICHT DIE SPANNUNGS-
UND NEUTRALLEITER
Dies ist gefährlich und kann zu
Funktionsstörungen der Klimaanlage führen.
8. Nachdem Sie überprüft und sich vergewissert
haben, dass jede Verbindung sicher ist,
verwenden Sie die Kabelschelle, um das
Signalkabel an das Gerät anzuschließen.
Schrauben Sie die Kabelschelle fest nach unten
an.
9. Ersetzten Sie die Kabelabdeckung an
der Vorderseite des Geräts und die
Kunststoffabdeckung an der Rückseite.
DER ELEKTRISCHE ANSCHLUSS KANN JE
NACH GERÄT LEICHT ABWEICHEN.
DIE ABFLUSSLEITUNG MUSS SICH
UNTEN BEFINDEN
Stellen Sie sicher, dass sich die Abflussleitung
am unteren Ende der Wicklung befindet. Beim
Platzieren auf der oberen Seite, kann es zum
Überlauf kommen, was zu Stromschlägen und
Schäden führen kann.
MISCHEN SIE DIE SIGNALKABEL NICHT
MIT DEN ANDEREN KABELN
Wenn Sie die Drähte zusammenwickeln,
klemmen Sie das Signalkabel nicht mit einem
anderen Kabel zusammen
2. Verwenden Sie klebendes Vinylband, um
die Abflussleitung an der Unterseite der
Kühlmittelleitung anzupassen.
3. Verwenden Sie ein Isolierband, wickeln Sie das
Signalkabel, die Kühlmittelleitungen und die
Abflussleitung fest zusammen. Vergewissern
Sie sich, dass alle Kabel gemäß Abb. 3.14
eingewickelt sind
WICKELN SIE NICHT DIE ENDEN DER
LEITUNGEN EIN
Halten Sie beim Umwickeln des Kanalbündels
deren Kanten ungewickelt. Sie müssen Zugang
zu den Kanten haben, um am Ende des
Installationsvorgangs auf Lecks zu prüfen (siehe
Abschnitt elektrische und Leckagekontrolle in
diesem Handbuch
8. Schritt: Installieren Sie die Inneneinheit
Wenn Sie neue Verbindungsleitungen an
der Außeneinheit installieren, gehen Sie
folgendermaßen vor:
1. Wenn Sie die Kältemittelleitung bereits in das
Wandloch eingeführt haben, fahren Sie mit
Schritt 4.2 fort. Überprüfen Sie andernfalls, dass
die Kanten der Kühlmittelleitungen isoliert sind,
um zu verhindern, dass Schmutz oder andere
Gegenstände in die Leitungen gelangen.
3. Das umwickelte Bündel der Kühlmittelleitungen,
die Abfluss- und Signalkabelleitungen langsam
durch das Wandloch führen.
4. Hängen Sie die Oberseite der Inneneinheit auf
dem oberen Haken der Wandplatte.
5. Stellen Sie sicher, dass das Gerät fest an der
Wandplatte befestigt ist, indem Sie auf die linke
und rechte Seite des Geräts leichten Druck
ausüben. Das Gerät darf sich nicht bewegen
oder die Position ändern.
7. Schritt: Kabel und Rohre umwickeln
Bevor Sie den Kanal, die Abflussleitung und das
Signalkabel durch das Wandloch führen, müssen
Sie sie platzsparend miteinander verbinden,
schützen und isolieren.
1. Wickeln Sie die Abflussleitung, die
Kühlmittelleitungen und das Signalkabel gemäß
Abbildung 3.10 ein.
5. Entfernen Sie die Kunststoffplatte an der
Unterseite der linken Seite, so wie Sie die
Rückseite der Einheit sehen.
6. Führen Sie das Signalkabel durch diese Buchse
von der Rückseite des Geräts nach vorne.
7. So wie Sie die Vorderseite der Einheit sehen,
passen Sie die Farben der Kabel an den
Etiketten am Terminal an, verbinden Sie den
Kontakt und ziehen Sie jedes Kabel fest an der
entsprechenden Buchse an.
