ES
133
|Guía de Instalación
max 120cm or 47 inch
min 30cm or 12 inch
Nota: Una vez que el conjunto del tubo de escape
y los deslizanteσ ajustables de ventana estén
preparados, elija uno de los siguientes métodos de
instalación.

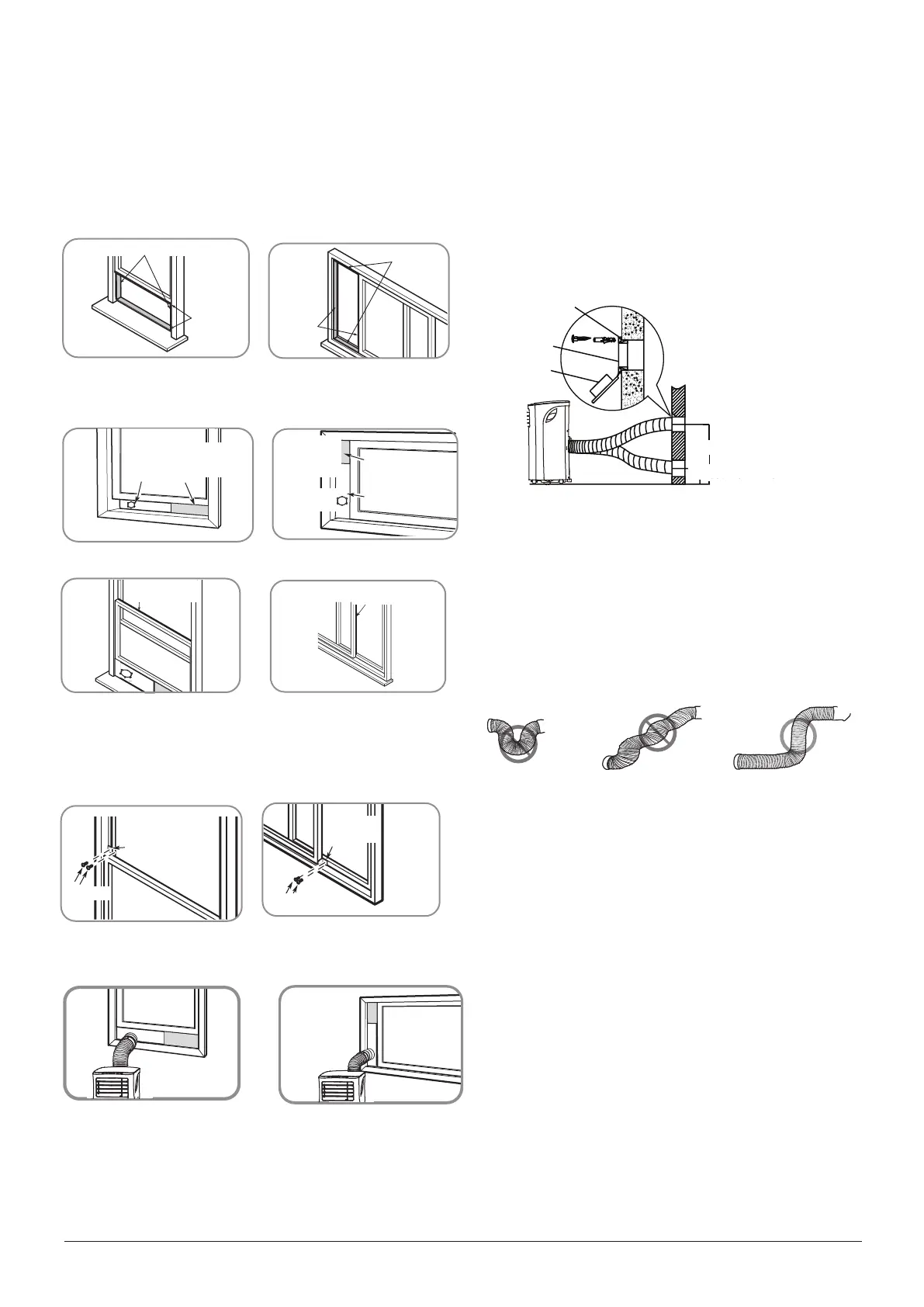

Tipo 1: Instalación de ventana colgada o ventana
deslizante (opcional)
1. Corte las tiras de los sellos adhesivos de espuma
A y B a la longitud adecuada para jarlas al marco
de la ventana como se muestra.
Sello de Espuma B (Tipo adhesive corto)
Sello de
Espuma A
(Adhesivo)
Deslizante de
Ventana B (si es
necesario)
Sello de Espuma C
(No Adhesivo)
Soporte de
Seguridad
Soporte de
Seguridad
2 Τornillos
2 Τornillos
Deslizante
de
Ventana A
Sello de Espuma
C (No adhesivo)
O
O
O
O
O
Sello de
Espuma A
(Adhesivo)
Posición de anclaje
expandido
Junta de
instalación en
pared B
max 120cm o 47 inch
min 30cm o 12 inch
Sello de Espuma B
(Tipo
adhesive
corto)
Deslizante de
Ventana B
(si es
necesario)
Deslizante
de Ventana A
2.Inserte el deslizante de ventana en la abertura
de la ventana.
4. Si lo desea, instale el soporte de seguridad
con 2 tornillos como se muestra.
5. Inserte el adaptador de ventana en el agujero
del deslizante de ventana.
3. Corte la tira del sello de espuma no adhesivο
C para que coincida con el ancho de la ventana.
Inserte el sello entre el vidrio y el marco de la
ventana para evitar que el aire y los insectos
entren en la habitación.
Tipo 2: Instalación en pared (opcional)
1.Abra un hueco de 125 mm (4,9 pulg.) en la
pared para la junta de instalación B en pared.
2.Fije la junta de instalación en pared B a la
pared utilizando los cuatro anclajes y tornillos
que se incluyen en el kit. 3.Fije el conjunto del
tubo de escape con la junta de instalación en
pared A a la junta de instalación en pared B.
Nota: Para asegurar un funcionamiento adecuado,
no sobre estire o doble el tubo. Asegúrese de que
no haya obstáculos alrededor de la salida de aire
del tubo de escape (en el rango de 500 mm), para
que el sistema de escape funcione correctamente.
*Todas las ilustraciones en este manual aparecen
solo con nes aclaratorios.
*Su aire acondicionado puede ser ligeramente
diferente.
Nota: Cubra el agujero
con la tapa de la junta B
cuando no esté en uso.
