|Εγκατάσταση
max 120cm or 47 inch
min 30cm or 12 inch
ΣΗΜΕΙΩΣΗ: Όταν ο αγωγός αέρα και το κιτ
παραθύρου έχουν ετοιμαστεί, διαλέξτε μία από
τις ακόλουθες μεθόδους εγκατάστασης.

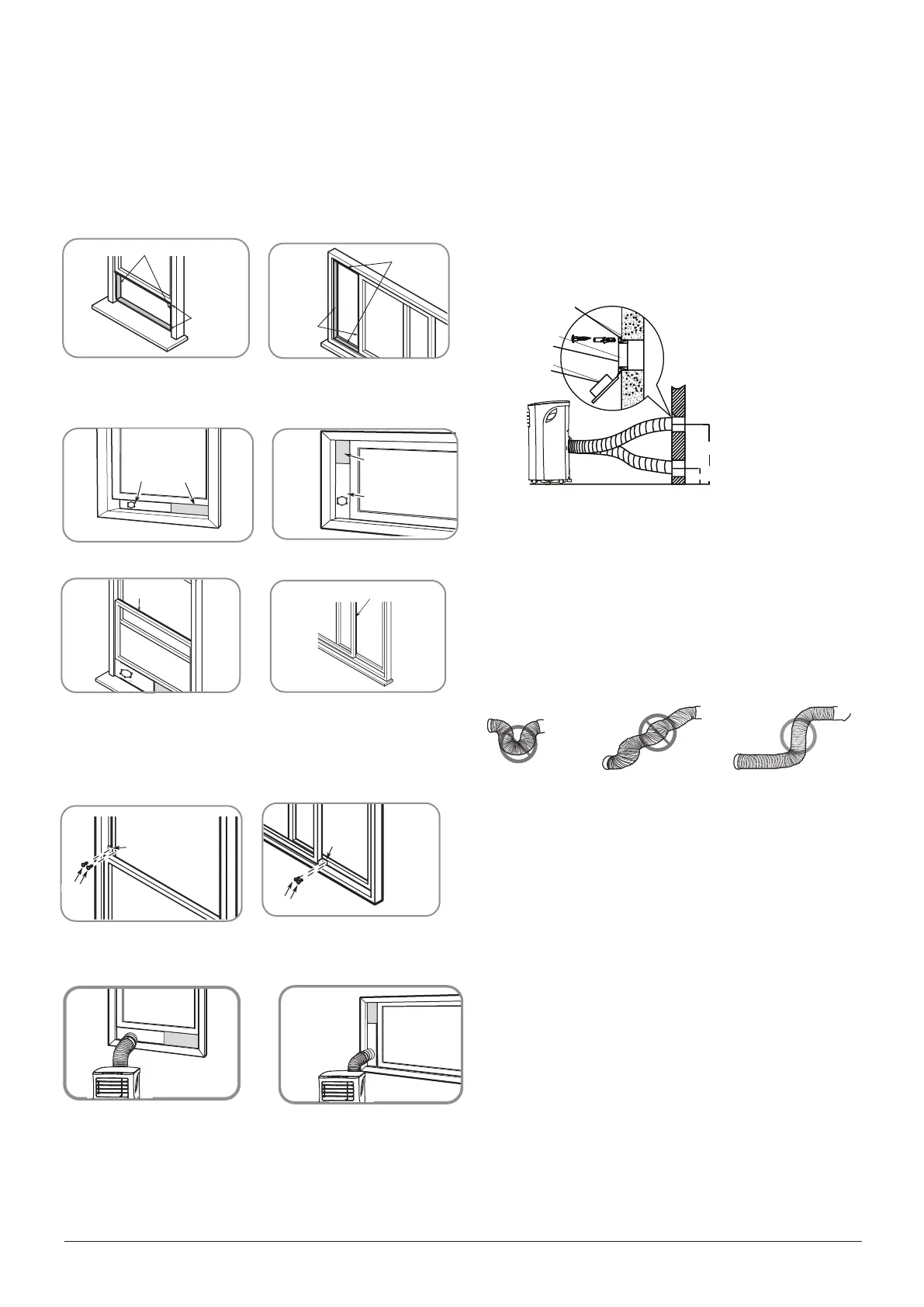

Τύπος 1: Εγκατάσταση Κρεμαστού ή
Συρόμενου παράθυρου (προαιρετικό).
1.Κόψτε τις μονωτικές ταινίες Α και Β στο κατάλληλο
μήκος και τοποθετήστε τις στο φύλλο και το πλαίσιο
παραθύρου , όπως φαίνεται παρακάτω.
2. Εισάγετε το κιτ παραθύρου στο άνοιγμα του
παραθύρου.
4. Αν επιθυμείτε, εγκαταστήστε το στήριγμα
ασφάλειας με 2 βίδες όπως φαίνεται.
5.Εισάγετε τον αντάπτορα του κιτ παράθυρου
στην οπή του συρόμενου παράθυρου.
3. Κόψτε την μη συγκολλητική ταινία μόνωσης Γ για να
ταιριάζει με το μήκος του παραθύρου. Τοποθετήστε
τη στεγανοποίηση μεταξύ του γυαλιού και του
πλαισίου του παραθύρου ώστε να αποτρέψετε την
είσοδο του αέρα και των εντόμων μέσα στο δωμάτιο.
Τύπος 2: Επιτοίχια Εγκατάσταση (Προαιρετικό)
1. Ανοίξτε οπή 125mm ( 4.9 ίντσες) στον τοίχο
για τον αντάπτορα αγωγού Β.
2. Διασφαλίστε ότι ο αντάπτορας αγωγού
Β του τοίχου χρησιμοποιεί τις 4 βίδες και
αγκυρόβιδες που παρέχονται στο Κιτ.
3. Συνδέστε τον αγωγό αέρα (με τον αντάπτορα
τοίχου Α) στον αντάπτορα του τοίχου Β.
Σημείωση: Για να διασφαλίσετε τη σωστή
λειτουργία μην επιμηκύνετε ή λυγίζετε τη
σωλήνα. Βεβαιωθείτε ότι δεν υπάρχει εμπόδιο
γύρω από την έξοδο του αέρα (σε εύρος των
500mm) προκειμένου το σύστημα του αγωγού
να λειτουργήσει σωστά. Όλες οι εικόνες
του εγχειριδίου είναι για επεξηγηματικούς
σκοπούς. Η κλιματιστική μονάδα που
προμηθευτήκατε υπερισχύει.
Σημείωση: Όταν
δεν είναι σε χρήση
καλύψτε την οπή
χρησιμοποιώντας
τα πώματα του
αντάπτορα.
Μονωτική Ταινία Β
(Συγκόλλησης)
Μονωτική Ταινία Β
(Συγκόλλησης)
Θέση συνδέσμου
επιμήκυνσης
Αντάπτορας
αγωγού
τοίχου Β
Πώμα
αντάπτορα
Μονωτική
Ταινία A
(Συγκόλλησης)
Μονωτική
Ταινία A
(Συγκόλλησης)
Κιτ
Παραθύρου Α
Κιτ
Παραθύρου Α
Κιτ
Παραθύρου Β
Κιτ
Παραθύρου Β
Μονωτική
Ταινία Γ (Μη
συγκολλητική)
Μονωτική Ταινία Γ
(Μη συγκολλητική)
Στήριγμα
ασφαλείας
2 βίδες
Στήριγμα
ασφαλείας
ή
ή
ή
ή
ή
2 βίδες
