INVENTOR CLCO290-09 User Manual

92 FR
Europe
Pièce Description Quantité
Adaptateur de l’unité 1 pc
Tuyau d’évacuation 1 pc
*
Adaptateur de Languette
Plastiée
1 pc
*
Adaptateur d’Évacuation
Mural A (seulement pour
une installation murale)
1 pc
*
Adaptateur d’Évacuation
Mural B (avec capuchon)
(seulement pour une
installation murale)
1 pc
*
Vis et cheville à expansion
(seulement pour une
installation murale)
4
ensembles
* Languette Plastiée A 1 pc
* Languette Plastiée B 1 pc
Pièce Description Quantité
* Boulon 1 pc
*
Support de sécurité et vis
1
ensemble
Tuyau de Drainage 1 pc
*
Joint de Mousse C (Non-
adhésif)
1 pc
* Joint de Mousse A (Adhésif) 2 pc
*
Joint de Mousse B (Adhésif) 2 pc
ON/OFF
TEMP
SHORT CUT
TIMER ON
TIMER OFF
MODE
FAN
SLEEP
SWING
LED
Télécommande 1 pc
NOTE: Les pièces à * sont facultatives. De
légères variations dans la conception peuvent
être remarquées.

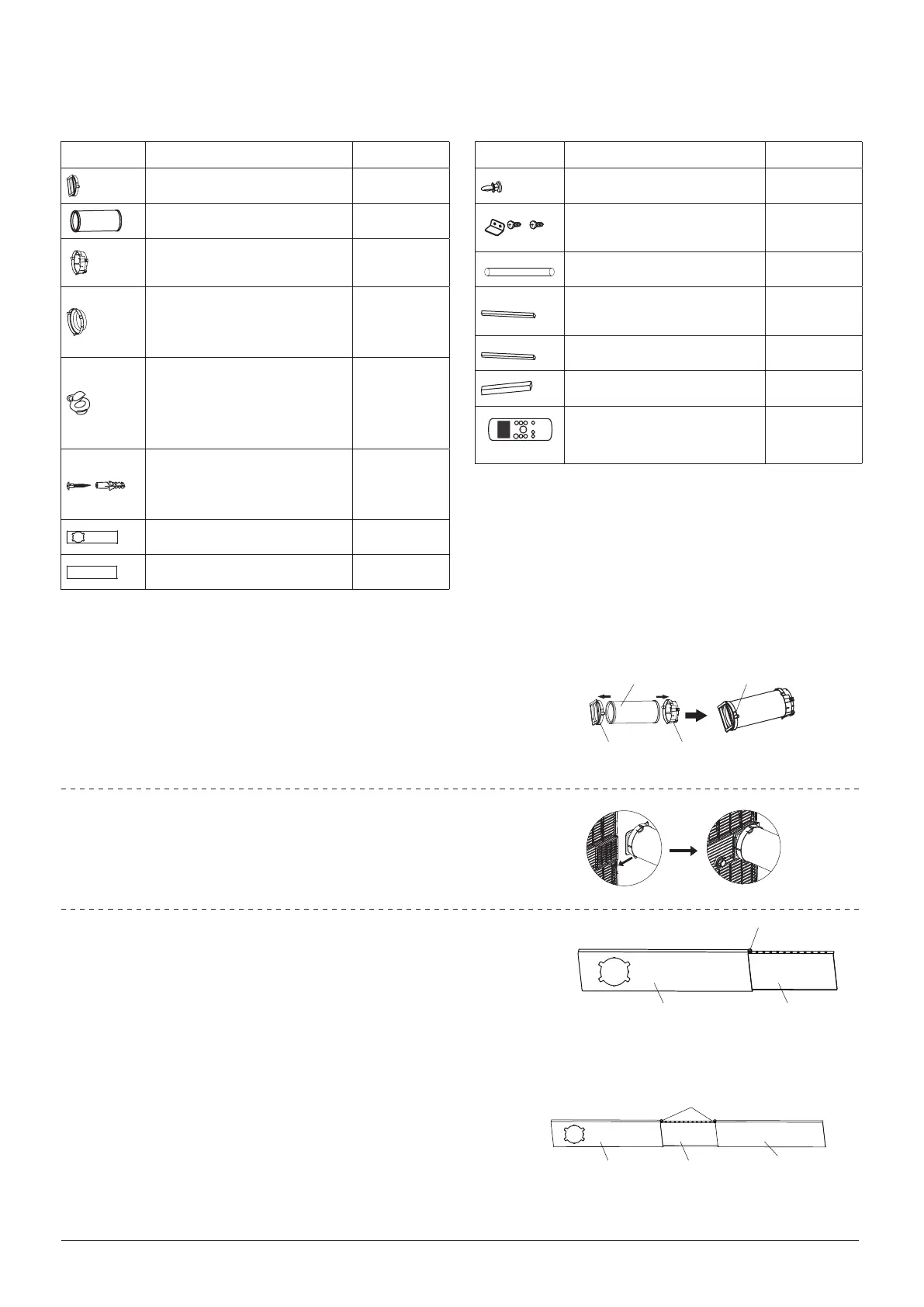

Installation du Kit Fenêtre
Première Étape: Préparation de l'assemblage du tuyau
d'évacuation
Insérez le tuyau d’évacuation dans l’adaptateur de
la languette plastiée et l’adaptateur d’unité, Serrez
automatiquement à l’aide des boucles élastiques des
adaptateurs.
Deuxième Étape: Installez le tuyau d'évacuation sur
l'unité
Pressez le tuyau d’évacuation dans l’ouverture de la sortie
d’air selon la direction de la èche
Troisième Étape: Préparation de la languette plastiée
Ajustable
1. Ajustez la taille de la languette plastiée de la fenêtre en
fonction de la taille de votre fenêtre.
2. Si la longueur de la fenêtre nécessite deux languettes
plastiées, utilisez le boulon pour attacher les languettes
plastiées une fois qu'elles ont été ajustées à la longueur
appropriée.
3. Pour certains modèles, si la longueur de la fenêtre
nécessite trois languettes plastiées (facultatif), utilisez
deux boulons pour attacher les languettes plastiées une
fois qu'elles ont été ajustées à la longueur appropriée.
|Installation
ON/OFF
TEMP
SHORT
CUT
TIMER ON
TIMER OFF
MODE
FAN
SLEEP
SWING
LED
*
*
*
*
*
*
*
*
*
*
*
Insérez
Boulon
Boulons
Languette
Plastiée A
Languette
Plastiée A
Languette
Plastiée B
Languette
Plastiée B
Languette
Plastiée C
Adaptateur d’unité Adaptateur de
Languette Plastiée
Insérez
Tuyau d’évacuation
Assemblage
du tuyau
d'évacuation
