RO
53
Other Regions

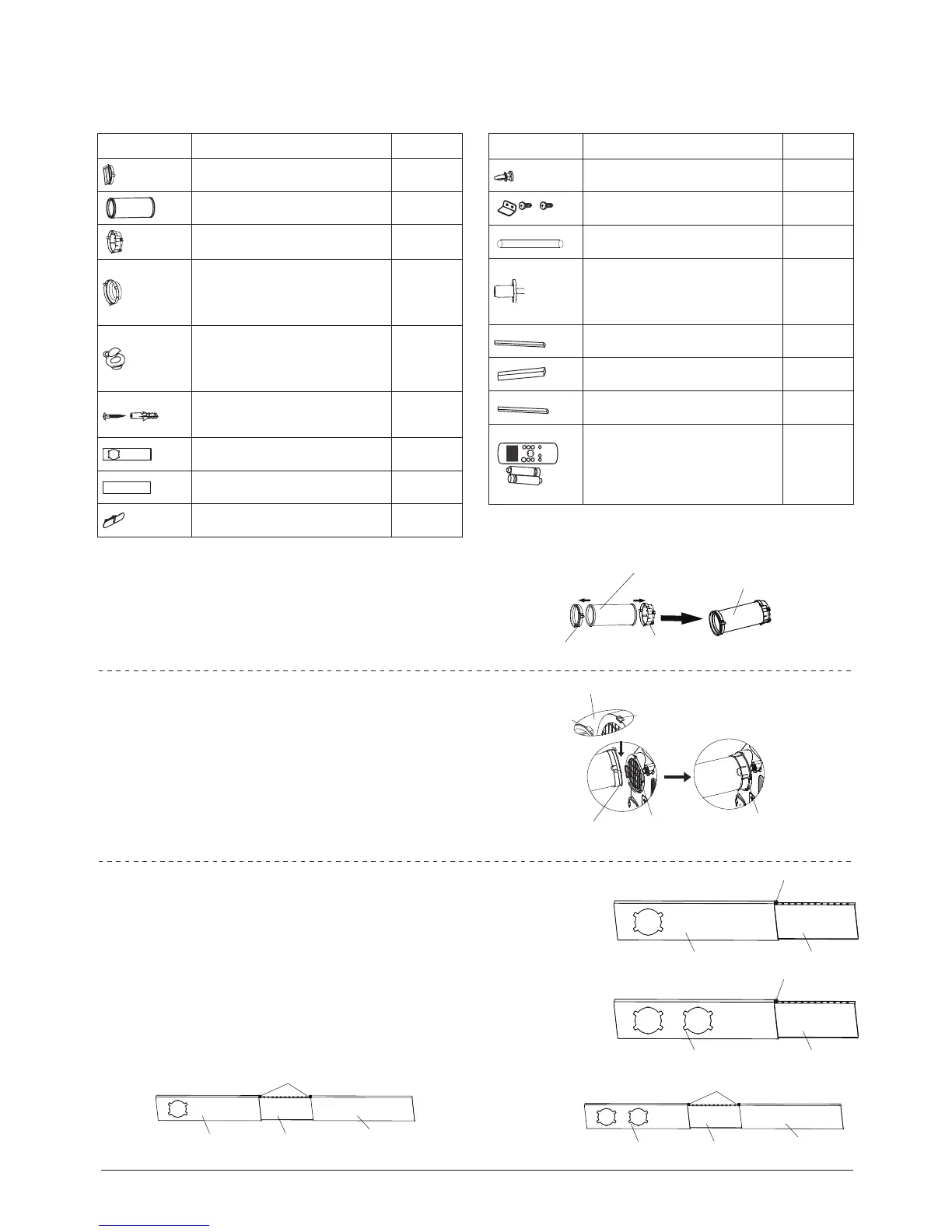

Articol Descriere
Cantitate
Adaptor
1 pc
Furtun evacuare
1 pc
*
Adaptor fereastra
1 pc
*
Adaptor pentru evacuare
prin perete (valabil doar
pentru evacuare prin perete)
1 pc
*
Adaptor evacuare pentru
perete - B (cu capac) (doar
pentru instalarea pe perete)
1 pc
*
Surub si ancora
(pentru instalarea pe perete)
4 set
*
Glisiera fereastra A
1 pc
*
Glisiera fereastra B
1 pc
Centura cablu alimentare
1 pc
Articol Descriere
Cantitate
*
Surub
1 pc
*
Balama cu surub
1 set
Furtun de scurgere
1 pc
Adaptor pentru furtunul de
scurgere (valabil doar pentru
pompa de caldura)
1 pc
*
Garnitura A (Non- Adeziv)
2 pc
*
Garnitura Β (Adeziv)
2 pc
*
Garnitura C (Adeziv)
1 pc
ON/OFF
TEMP
SHORT
CUT
TIMER
ON
TIMER
OFF
MODE
FAN
SLEEP
SWING
LED
Telecomanda si baterie
1set
NOTA: Articolele marcate cu * sunt optionale.
Pot aparea mici diferente de design.
|Instalare
or
MODEL A
MODEL A
MODEL B
MODEL B
Kit pentru instalare la fereastra
Pasul 1: Pregatirea ansamblului de evacuare.
Impingeti furtunul de evacuare in adaptorul pentru
ferastra pana se aude un clic.
Pasul 2: Conectati ansamblul de evacuare la unitate.
Introduceti adaptorul conductei de evacuare in
canelura inferioara a prizei de evacuare. Respectati
indicatiile si asamblati conform sagetilor directionale.
Pasul 3: Pregatiti glisiera ajustabila pentru fereastra
Ajustati glisiera in functie de dimensiunile ferestrei.
1. Daca lungimea ferestrei necesita 2 glisiere, xati
glisierele cu suruburi, dup ace au fost ajustate conform
cerintelor.
2. In cazul anumitor modele, daca lungimea ferestrei
necesita o a treia glisiera (optionala), xati glisierele in
cate 2 suruburi, dupa ce au fost ajustate.
Apasati
Surub
Surub
Surub
Surub
Glisiera A
Glisiera A
Glisiera A
Glisiera A
Glisiera B
Glisiera B
Glisiera B
Glisiera B
Glisiera C
Glisiera C
Adaptor glisiera fereastra
Apasati
Furtun evacuare
Asigurati- va ca ati aliniat clemele adaptorului cu
gura de evacuare si conexiunea este etansa
Oriciu clema
Clema
adaptor
Canelura
inferioara
Asigurati- va ca adaptorul este
introdus corect in canleura
inferioara a gurii de evacuare
Ansamblu
evacuare
sau
sau
