MODEL A
MODEL B
CLOSE
OPEN
max 120cm or 47 inch
min 30cm or 12 inch
Panoul de control pentru grila de ventilare este
locat in spatele aparatului de aer conditionat.
Pozitia OPEN va ajuta la inlaturarea aerului
invechit din incapere. Aerul proaspat va
absorbit si distribuit in incapere. Atunci cand
nu este nevoie de recircularea aerului, butonull
va sta in pozitia CLOSE. Aceasta functie este
valabila doar pentru modelul B.

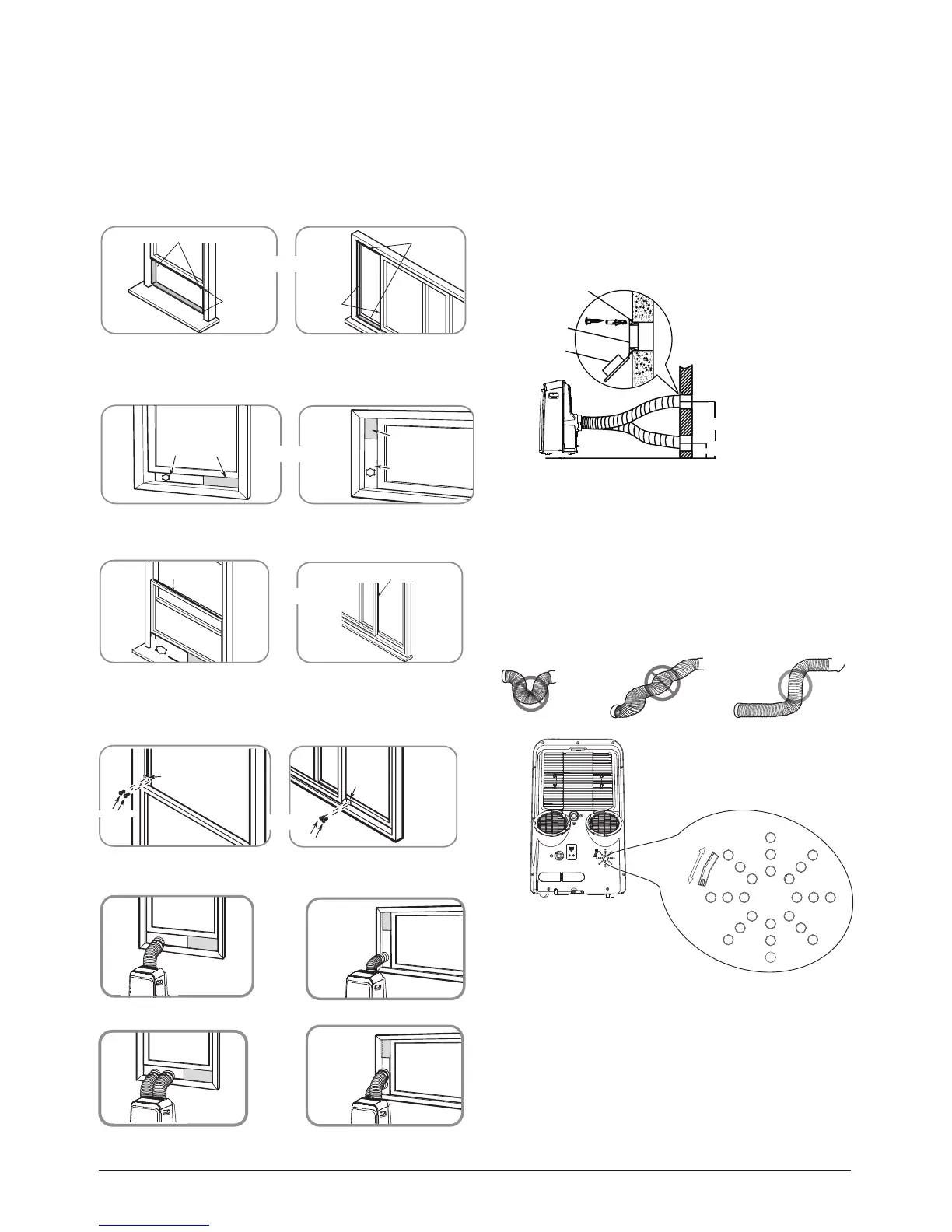

|Instalare
Nota: Dup ace ati asamblat furtunul de
evacuare si glisierele pentru fereastra, puteti
alege una dintre cele doua tipuri de instalare.
Tipul1: Fereastra normala sau glisanta
(optional)
1. Taiati garnitura din spuma A si B, in fasii cu
lungimea de care aveti nevoie si xati- le de
tocul ferestrei, asa cum va este demonstrat.
2. Introduceti ansamblul de glisiere in
deschiderea ferestrei.
4. Daca doriti, montati balamaua de securitate, cu
ajutorul a 2 surburi, asa cum va este demonstrat.
5. Conectati adaptorul la glisiera.
3. Taiati garnitura non- adeziva C, intr- o
fasie care sa aibe aceasi latime cu fereastra.
Introduceti garniture intre geam si toc, pentru a
preveni accesul aerului sau al insectelor.
Tip 2. Evacuare prin perete.
1. Decupati o gaura in perete, de 125mm (4.9
inch), pentru a instala adaptorul B pentru
evacuarea prin perete.
2. Fixati adaptorul B cu ajutorul suruburilor si
diblurilor, disponibile in kit.
3. Conectati ansamblul de evacuare (Adaptorul
A), cu adaptorul B.
NOTA: Pentru a asigura functionarea corecta
a aparatului, NU prelungiti sau indoiti furtunul.
Asigurati- va ca furtunul si gura de evacuare
nu sunt obstructionate si au un spatiu liber
de 500mm, imprejur pentru ca sistemul de
evacuare sa functioneze corect. Toate ilustratiile
din acest manual au doar scop informativ.
Aparatul dumneavoastra de aer conditionat
poate usor diferit. Forma aparatului
dumneavoastra va prevala.
Nota: Oriciul va
acoperit cu capacul
disponibil, atunci cand
nu este folosit.
Garnitura B
(mai scurta - adeziva)
Garnitura B
(mai scurta - adeziva)
Pozitia diblulu
Adaptor B
Garnitura A
(adeziva)
Glisiera B
Glisiera B
Glisiera
slider A
Garnitura C
(Non- adeziv)
Balama
2 suruburi
2 suruburi
Security
Bracket
Garnitura C
(Non- adeziv)
Glisiera slider A
Garnitura A
(adeziva)
sau
sau
sau
sau
sau
sau
Capac
