Εγκατάσταση
- 21 -
Ηλεκτρική καλωδίωση
• Παρακαλούμε διαβάστε αυτό το εγχειρίδιο προσεκτικά πριν την εγκατάσταση.
• Παρακαλούμε ακολουθήστε αυστηρά τις οδηγίες αυτού του εγχειριδίου, όταν εγκαθιστάτε την
εσωτερική μονάδα και την αντίστοιχη σωλήνωση.
• Πρώτα εγκαταστήστε την καλωδίωση της εξωτερικής μονάδας και στη συνέχεια της εσωτερικής.
Μετά το πέρας της καλωδίωσης και των σωληνώσεων, συνδέστε τη μονάδα με την παροχή ρεύματος.
• Οποιαδήποτε αλλαγή στο σχεδιασμό της μονάδας μπορεί να γίνει χωρίς να προηγηθεί ειδοποίηση.
• Πρέπει να χρησιμοποιείται ειδικό κύκλωμα για παροχή ρεύματος.
• Το κύκλωμα πρέπει να εγκατασταθεί από εξειδικευμένο προσωπικό.
• Παρακαλούμε κάντε την καλωδίωση σύμφωνα με το ακόλουθο διάγραμμα. Οι βίδες πρέπει να
στερεωθούν σφικτά.
• Το καλώδιο σύνδεσης και το καλώδιο παροχής ρεύματος μεταξύ της εσωτερικής και εξωτερικής
μονάδας, πρέπει να τοποθετηθούν με τέτοιο τρόπο ώστε να μην ακουμπά το ένα το άλλο.
• Το πρωτεύον πηνίο, του μετασχηματιστή του κυκλώματος ελέγχου, πρέπει να συνδεθεί με παροχή
ρεύματος 220V. Παρακαλούμε δείτε το διάγραμμα καλωδίωσης για λεπτομέρειες.
• Παρακαλούμε συνδέστε σωστά φάση του ρεύματος. Εάν η σύνδεση είναι λανθασμένη, η μονάδα
θα σταματήσει αυτόματα. Σε αυτή την περίπτωση τροποποιήστε τη σύνδεση των δυο ή τριών κα-
λωδίων φάσης και το κλιματιστικό θα λειτουργήσει ξανά κανονικά.

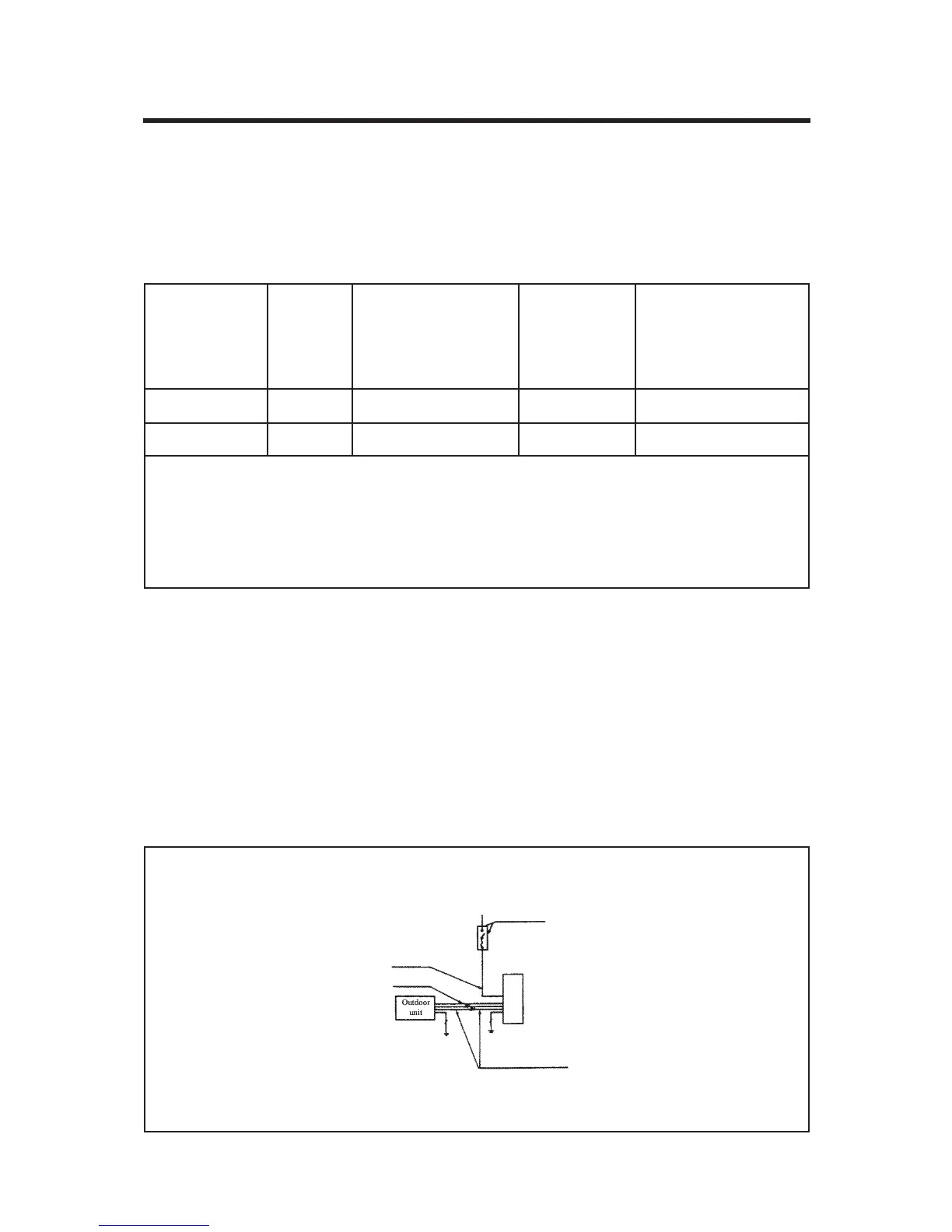

Μοντέλο Ασφάλεια
Ελάχιστη έκταση δικτύου
ηλεκτρισμού (mm2)
Διατομή του
αγωγού ρεύμα-
τος (mm2)
Ελάχιστη διατομή του
καλωδίου σύνδεσης της
εσωτερικής και εξωτερι-
κής μονάδας (mm2)
NFI-30/NFO-30 32A 4.0 4.0 2.5
NFI-50/NFO-50 32A 2.0 2.0 1.5
Σημείωση:
1. Παρακαλούμε δώστε προσοχή στις συνθήκες του περιβάλλοντα χώρου (πχ θερμοκρασία περιβάλλοντος, άμεση
ηλιακή ακτινοβολία, βροχόπτωση κλπ).
2. Όταν η τάση του ρεύματος αποκλίνει, παρακαλούμε χρησιμοποιείστε πιο συμπαγή συνδετικά καλώδια ρεύματος.
3. Η γείωση θα πρέπει να είναι συνδεδεμένη, τόσο στην εξωτερική όσο και στην εσωτερική μονάδα.
4. Οι πληροφορίες που περιλαμβάνονται σε αυτό τον πίνακα είναι μόνο για αναφορά, παρακαλούμε πραγματοποιήστε
τη καλωδίωση σύμφωνα με τους αντίστοιχους εθνικούς νόμους και κανονισμούς.
Για μονάδες ψύξης θέρμανσης (φάση 1)
Παρακαλούμε γειώστε σωστά. Σε αντίθετη περίπτωση η αντοχή της μονάδας σε παρεμβολές θα επηρεαστεί.
Τροφοδοσία για την εσωτερική μονάδα
Καλώδιο σήματος ελέγχου
Εσωτερική μονάδα
Κεντρικός διακόπτης
Τροφοσοσία
μπορεί να αγοραστεί ξεχωριστά
Γή
Γή
Τροφοδοσία για την εσωτερική μονάδα
