Καλωδίωση της εσωτερικής μονάδας
- 24 -
Βίδα
Κάλυμμα κουτιού
ηλεκτρικών
Γενήτρια σημάτων
Γενήτρια
σημάτων
Γενήτρια
σημάτων
Πίνακας εσωτερικής μονάδας Πίνακας εξωτερικής μονάδας
Πίνακας εσωτερικής μονάδας Πίνακας εξωτερικής μονάδας
Καλώδιο τροφοδοσίας εξωτερικού / εσωτερικού
Καλώδιο τροφοδοσίας εξωτερικού / εσωτερικού
Εσωτερική
γενήτρια
σημάτων
Εσωτερική
γενήτρια
σημάτων

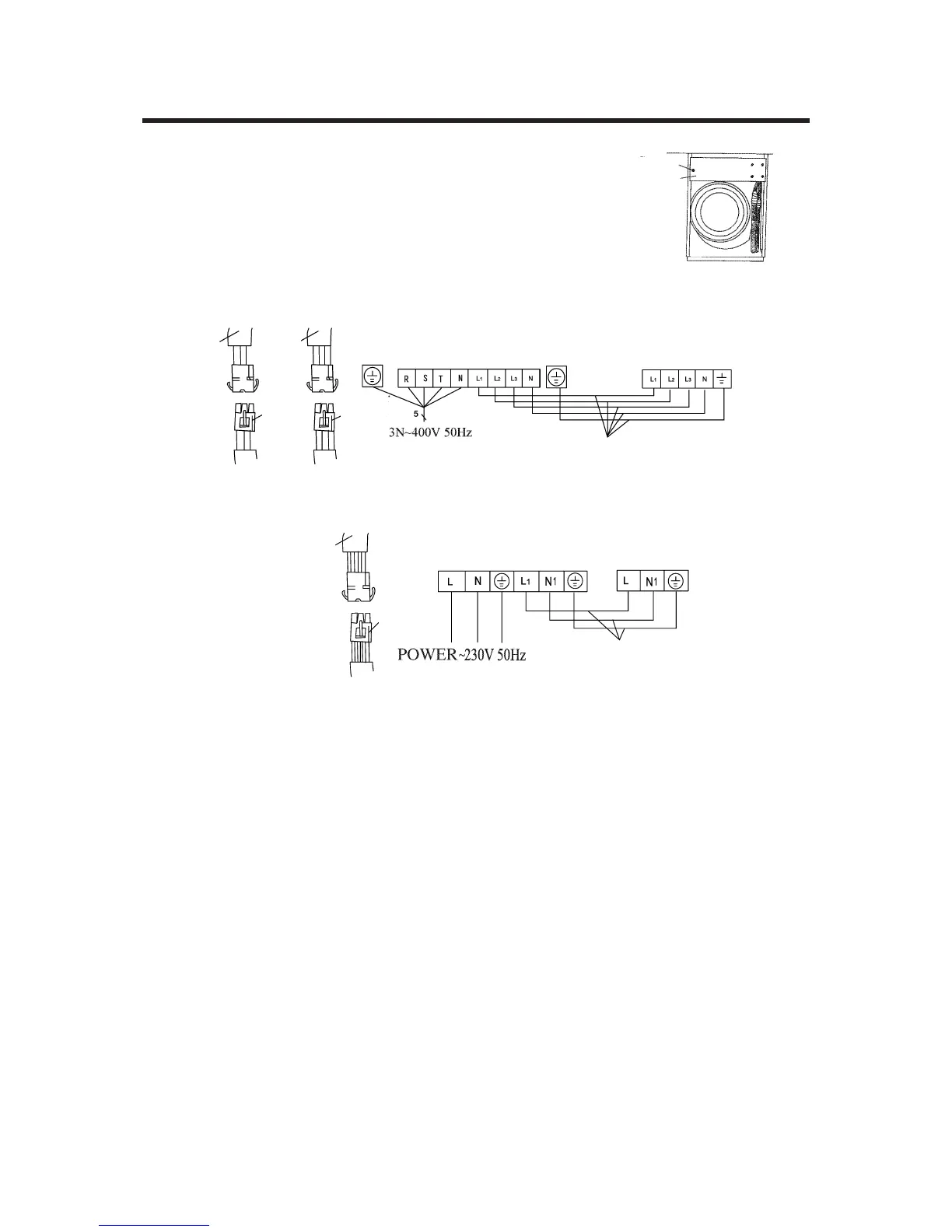

• Αφαιρέστε τις βίδες από το κάλυμμα του κουτιού ηλε-
κτρικών για να το ανοίξετε. Κάντε την καλωδίωση όπως
φαίνεται παρακάτω και στερεώστε με σφικτήρα καλω-
δίων.
Για τον τύπο ψύξης-θέρμανσης (φάση 3)(3
~
400V 50Hz)
Για τον τύπο ψύξης-θέρμανσης (φάση 1)(230V 50Hz)
Εσωτερική
γενήτρια
σημάτων
