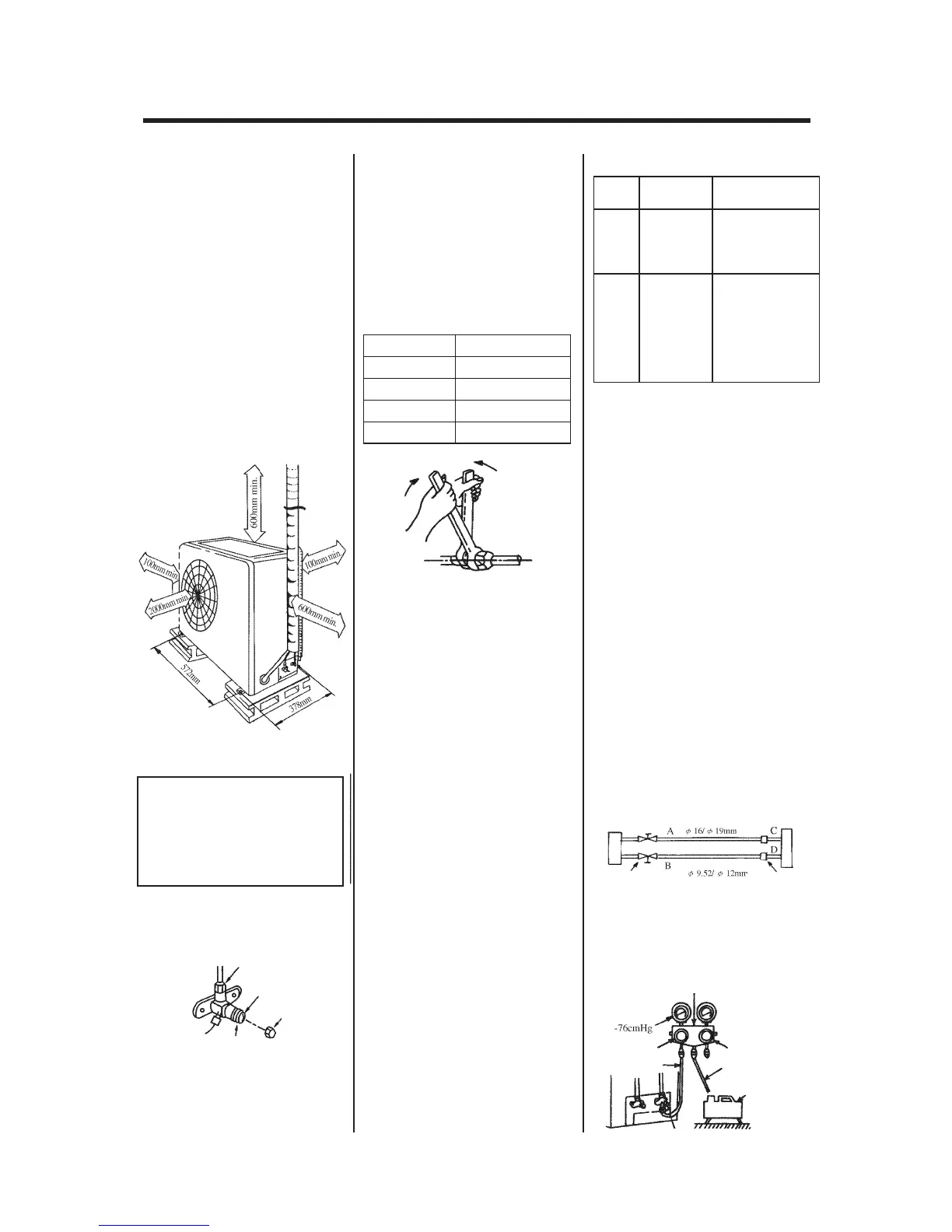

Εγκατάσταση της εξωτερικής μονάδας
- 25 -
1. Επιλέξτε ένα μέρος
Σημείωση:
Η εξωτερική μονάδα πρέπει να εγκα-
τασταθεί σε σταθερή βάση για να μει-
ωθεί ο θόρυβος και η δόνηση.
Η έξοδος του αέρα δεν πρέπει να εμ-
ποδίζεται.
Στις παραθαλάσσιες περιοχές, σε πε-
ριοχές με υψηλό υψόμετρο ή ισχυρούς
ανέμους, παρακαλούμε εγκαταστήστε
τη μονάδα να ακουμπά στον τοίχο ή
χρησιμοποιήστε προστατευτικό παρα-
πέτασμα.
Εγκαταστήστε τη μονάδα σε χώρο με
καλό αερισμό.
Μέγεθος σωλήνα εγκατάστασης:
572x327mm.
2. Σύνδεσης του σωλήνα ψυκτικού
υγρού
*Σφίξτε το σύνδεσμο
• Ταιριάξτε τους σωλήνες. Βιδώστε
το παξιμάδι με το χέρι και στη συ-
νέχεις σφίξτε με ένα κλειδί (δείτε
την παρακάτω εικόνα).
• Προσέξτε να μην στρίψετε πάρα
πολύ, αλλιώς το παξιμάδι μπορεί να
καταστραφεί.
Εκκένωση (με εξαγωνικό κλειδί)
Όταν χρησιμοποιείτε την αντλία κενού
1. Συνδέστε τον σωλήνα παροχής της
πολλαπλής βαλβίδας, στο άκρο πα-
ρο χής της βαλβίδας χαμηλής πίεσης
(τόσο η βαλβίδα υψηλής όσο και η
βαλβίδα χαμηλής πίεσης πρέπει να
κλείνονται σφικτά).
2. Ενώστε το σύνδεσμο του σωλήνα
παροχής με την αντλία κενού.
3. Ανοίξτε πλήρως τη λαβή της πολλα-
πλής βαλβίδας Lo.
4. Ανοίξτε την αντλία κενού για να
γίνει η εκκένωση. Στην αρχή, αφή-
στε λίγο χαλαρό το παξιμάδι σύνδε-
σης της βαλβίδας χαμηλής πίεσης,
για να ελέγξετε εάν εισέρχεται
αέρας (η βαλβίδα της αντλίας κενού
αλλάζει από αρνητική στο 0). Στη
συνέχεια σφίξτε το παξιμάδι.
5. Μετά το πέρας της εκκένωσης ,
κλείστε την πολλαπλή βαλβίδα Lo,
για να απενεργοποιήσετε την αντ-
λία κενού. Διατηρήστε την εκκέ-
νωση για περισσότερο από 15
λεπτά και βεβαιωθείτε ότι η ένδειξη
του πολυμέτρου είναι -1.0x105pa (-
76cmHg).
1. Κοιτάξτε τον τομέα της αντλίας εκκένω-
σης ή της δεξαμενής ψυκτι κού υγρού.
2. Γεμίστε με ψυκτικό υγρό σύμφωνα με τις
τιμές που αναφέρονται παραπά νω, εάν η
μονάδα πρόκειται να μεταφερθεί σε άλλο
μέρος, παρακαλούμε εκκενώστε με αντ-
λία κενού ή δεξαμενή ψυκτικού υγρού.
• Όταν χρησιμοποιείται ψυκτικό της εξωτε-
ρικής μονάδας:
1.Σφίξτε αρκετά τα παξιμάδια A,B,C,D.
2.Αφαιρέστε το κάλυμμα από την βαλβίδα Α.
3.Στρίψτε το κέντρο της βαλβίδας υγρού Β
με ένα εξαγωνικό κλειδί για να ανοίξει, και
την ίδια στιγμή πιέστε με το κατσαβίδι, στο
κέντρο της βαλβίδας Α για να εξέλθει το
αέριο.
Μετά από 15 λεπτά εκκένωσης, εμφανίζεται
το ψυκτικό υγρό. Κλείστε την βαλβίδα μονής
κατεύθυνσης και σφίξτε το κάλυμμα.
4. Ανοίξτε πλήρως τις βαλβίδες υγρού και
αερίου, σφίξτε το κάλυ μμα και στη συνέ-
χεια ελέγξτε με υγρό σαπούνι ή ανιχνευτή
διαρροής, εάν υπάρχει διαρροή στους
συνδέσμους της σωλήνωσης, μεταξύ της
εσωτε ρικής και εξωτερικής μονάδας.
6. Ανοίξτε πλήρως τις βαλβίδες υψηλής και χα-
μηλής πίεσης.
7. Αφαιρέστε τον σωλήνα πλήρωσης από το άκρο
πλήρωσης της βαλβίδας χαμηλής πίεσης.
8. Σφίξτε το κάλυμμα της βαλβίδας χαμηλής πίε-
σης.
Συνδετικό καρυδάκι
Κόντρα παξιμάδι
Καπάκι
Σπείρωμα βαλβίδες
Μονόδρομη βαλβίδα
Όταν λειτουργείτε την βαλβίδα ελέγ-
χου παρακαλούμε προσέξτε:
• Ανοίξτε το στέλεχος της βαλβίδας
μέχρι το όριο των στροφών και μην ανοί -
ξτε περισσότερο.
•Σφίξτε το κάλυμμα με κλειδί.
Διάμετρος (mm) Σημείο στροφής(N.m)
Ø 12
45-50
Ø 19
70-75
Ø 9.52
34-40
Ø 16
60-65
Μήκος
σωλ.
Εκκένωση Πλήρωση ψυκτικού
5m
Χρήση
ψυκτικού
εξωτερικής μο-
νάδας
Η τιμή που αναγράφεται
στην ταμπέλα
τεχνικών χαρακτηριστι-
κών
5 - 15m
Χρήση αντλίας
κενού
Η τιμή που αναγράφεται
στην πινακίδα τεχνικών
χαρακτηριστικών
+30g/m(παροχή 30g
επιπλέον για κάθε
μέτρο προστιθέμενου
σωλήνα)
Εξωτερική μονάδα
Μεριά αερίου
Εσωτερική Μονάδα
Ένωση σωλήνα
Βαλβίδα ελέγχου
Βαλβίδα Οργάνων
Πολύμετρο
Χαμηλό χερούλι
Σωλήνας φόρτωσης
Υψηλό χερούλι
Σωλήνας φόρτισης
Αντλία αναρόφησης
Βαλβίδα χαμηλής πίεσης
Μανόμετρο
