1. Ανοίξτε τη συσκευασία και βγάλτε την
εσωτερική μονάδα Αφαιρέστε την
προστατευτική ταινία και τυχόν εξαρτήματα.
2. Αφαιρέστε όλα τα αξεσουάρ.
3. Βεβαιωθείτε ότι τα εξαρτήματα που
συνοδεύουν τη μονάδα ταιριάζουν με εκείνα
του κεφαλαίου «Διαγράμματα Εγκατάστασης
και Εξαρτήματα» όπως φαίνεται στην
προηγούμενη σελίδα.
4. Βγάλτε το φίλτρο PM2.5 και εγκαταστήστε το.



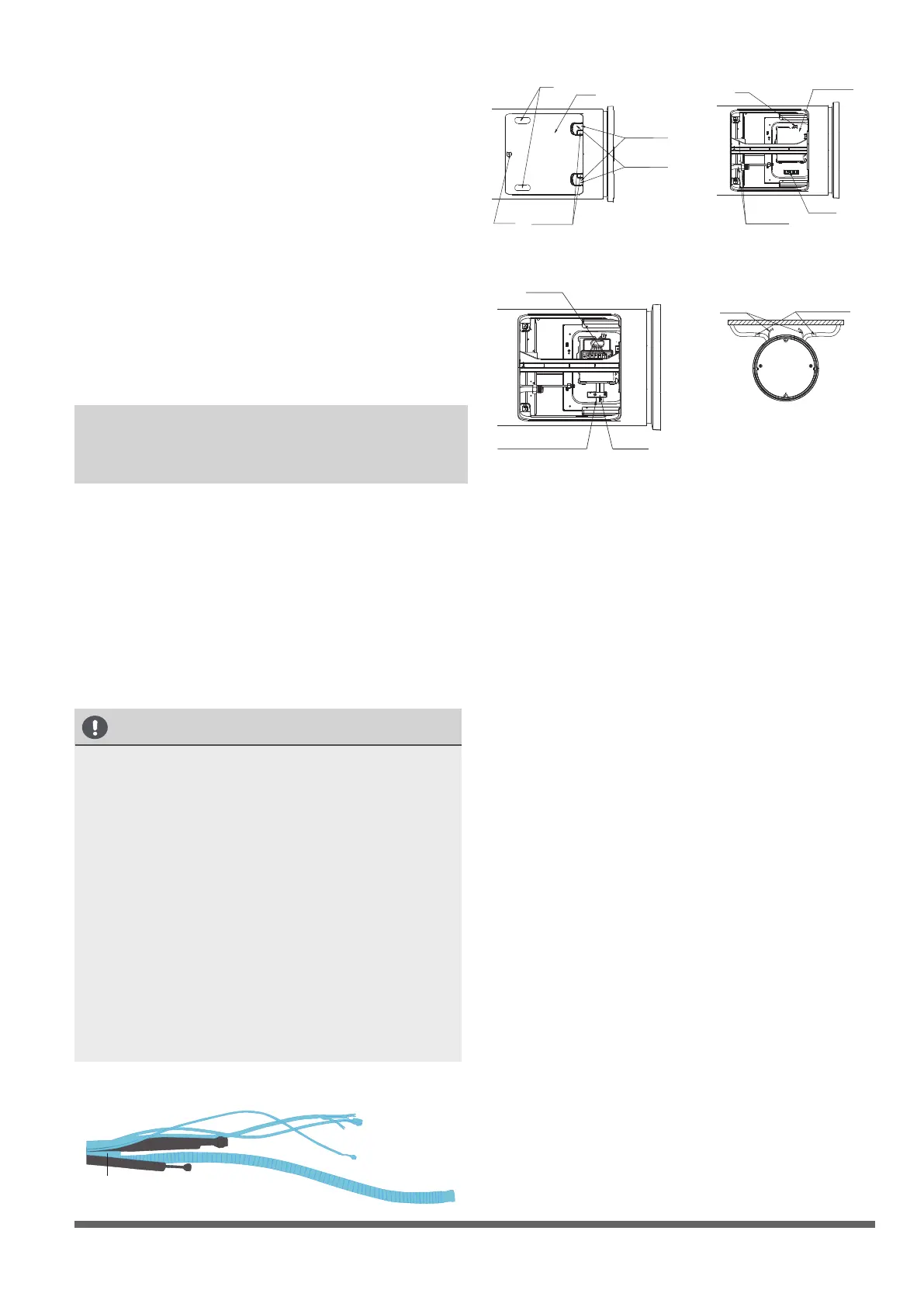

1. Τοποθετήστε τον σωλήνα σύνδεσης στο
έδαφος. Τοποθετήστε τον εύκαμπτο σωλήνα
αποστράγγισης, τον σωλήνα του ψυκτικού
μέσου και όλα τα ηλεκτρικά καλώδια (αφού
σιγουρευτείτε ότι τα άκρα τους είναι σωστά
τοποθετημένα) δίπλα στις σωληνώσεις.
2. Χρησιμοποιήστε τον εύκαμπτο σωλήνα
αποστράγγισης ως οδηγό για να υπολογίσετε
και να προσαρμόσετε το μήκος των καλωδίων
χαμηλής και υψηλής τάσης, των λοιπών
καλωδίων και τον σωλήνα ψυκτικού μέσου.
Χρησιμοποιήστε για να τα τοποθετήσετε
αρχικά τη σωστή θέση τους σφικτήρες
καλωδίων.
3. Τακτοποιήστε τους αγωγούς έτσι ώστε ο
εύκαμπτος σωλήνας αποστράγγισης να
βρίσκεται κάτω, οι σωληνώσεις σύνδεσης στη
μέση και τα ηλεκτρικά καλώδια επάνω.
4. Σύμφωνα με τη θέση της εσωτερικής μονάδας
και την τρύπα στον τοίχο, ρυθμίστε την
κατεύθυνση και (Δείτε σχήμα 4.5) για να
καθορίσετε την αποφόρτιση από αριστερά ή
δεξιά.
5. Τοποθετήστε τη συσκευασία του μηχανήματος
στο έδαφος. Τοποθετήστε τη μονάδα με την
όψη στη συσκευασία. Αφαιρέστε τις βίδες από
το πίσω κάλυμμα και στη συνέχεια, κρατήστε
πατημένο το γάντζο ώστε να τραβήξετε
το κάλυμμα έξω. Αφαιρέστε τις βίδες του
καλύμματος του τερματικού και στη συνέχεια
αφαιρέστε το κάλυμμα στην κατεύθυνση του
βέλους.

Για να αποτρέψετε τη πτώση
της μονάδας, η εσωτερική μονάδα πρέπει να
στερεωθεί από τις βίδες.
Πριν από την εγκατάσταση, διαβάστε
προσεκτικά τις Προφυλάξεις Ασφαλείας.
Σε κάποβεβ
1. jhgjhgj

Σε περίπτωση που απαιτείται λήψη
συμπληρωματικών μέτρων υποστήριξης της
μονάδας για πρόληψη πτώσης, τοποθετήστε
μια προστατευτική σφήνα. Η διαδικασία
τοποθέτησης της σφήνας είναι η εξής:
Βγάλτε την προστατευτική σφήνα και
υπολογίστε μετρώντας το κατάλληλο
μέγεθος.
Χρησιμοποιήστε λαμαρινόβιδες για να
στερεώσετε την προστατευτική σφήνα στο
επάνω περίβλημα της εσωτερικής μονάδας.
Στερεώστε καλά στον τοίχο την άλλη άκρη της
σφήνας με λαμαρινόβιδες.
Ηλεκτρικά καλώδια
Σωλήνας ψυκτικού
Αποστράγγιση
Λαβή
Πλαστικό κάλυμμα
καλωδίων
Καλώδιο
τροφοδοσίας &
καλώδια σύνδεσης
Αγωγός σύνδεσης
και αγωγός
αποστράγγισης
Κάλυμμα τερματικού
Τερματικό
Βίδα
Βίδα
Κάλυμμα
Βάση τύλιξης
Σφικτήρας καλωδίου
Καλώδιο
τροφοδοσίας
Αριστερή
έξοδος
Δεξιά
έξοδος
Σύνδεσμος
αγωγού
για μοντέλα
18000Btu/h
για μοντέλα
24000Btu/h


1. Υπολογίστε τη θέση των οπών εγκατάστασης.
2. Εισάγετε τους κοχλίες (βίδες) M8 στη μονάδα
ενόσω βρίσκεται στο έδαφος (ο αριθμός των
κοχλιών που θα χρησιμοποιήσετε εξαρτάται
από τον αριθμό των οπών στο εξωτερικό
περίβλημα της συσκευής.
3. Σηκώστε την εσωτερική μονάδα ώστε οι οπές
εγκατάστασης να καλύψουν τις κοχλίες και
έπειτα σφίξτε τα περικόχλια στις κοχλίες.
