(A) (B)
L H
L 1/2H
L A
25 cm / 9.8”
1/2H < L H
30 cm / 11.8”
L > H










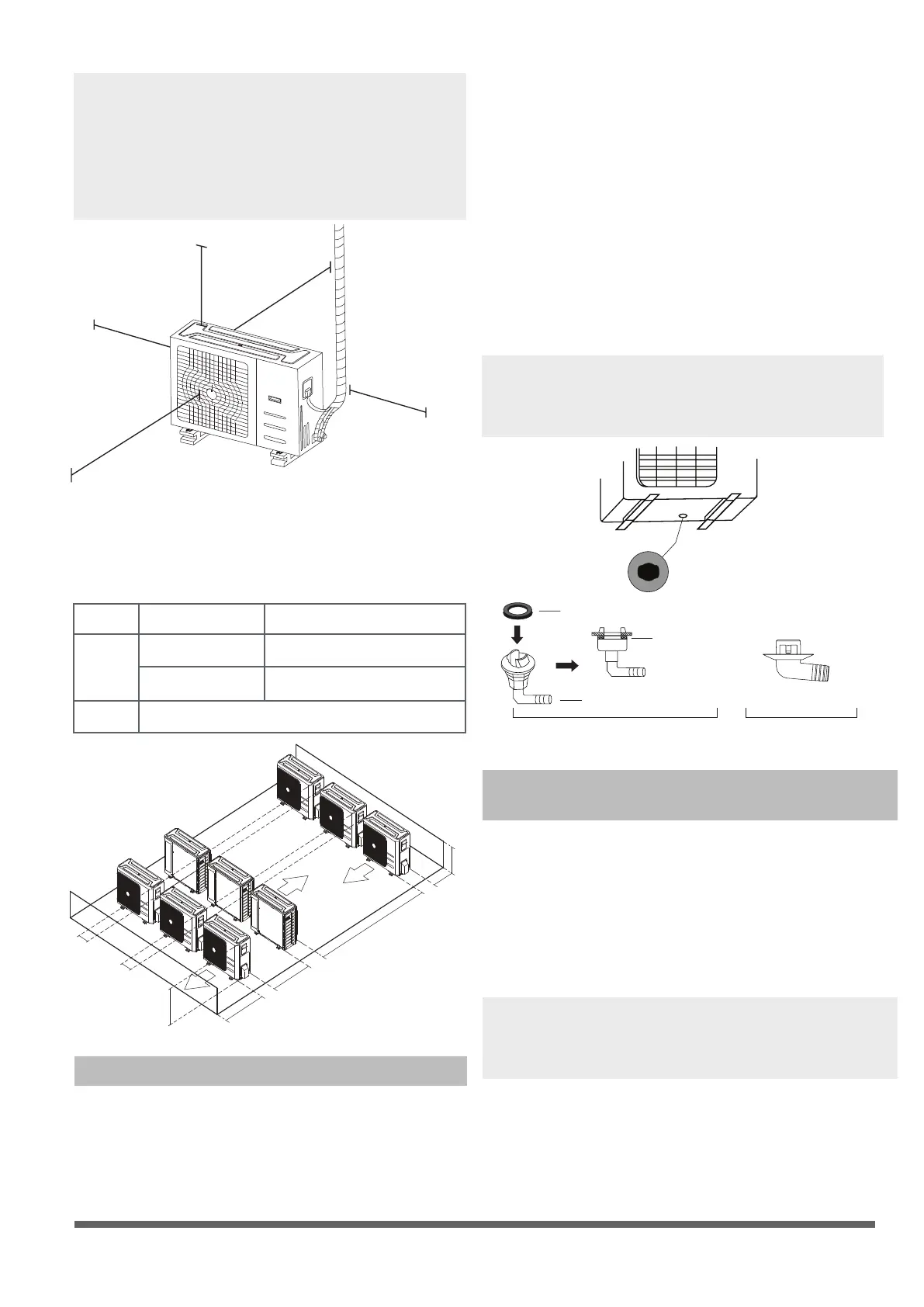

Πριν εγκαταστήσετε την εξωτερική μονάδα στη
θέση της, θα πρέπει να εγκαταστήσετε τον αγωγό
αποστράγγισης στο κάτω μέρος της μονάδας. (Δειτε
Σχ. 5.12)
1. Προσαρμόστε τη φλάντζα στο άκρο του του
αγωγού αποστράγγισης που θα συνδεθεί με την
Η διάνοιξη οπής στον τοίχο είναι απαραίτητη
για να περάσετε τις σωληνώσεις του ψυκτικού
μέσου και το καλώδιο μεταφοράς σήματος που θα
συνδέσει την εσωτερική με την εξωτερική μονάδα.
1. Προσδιορίστε τη θέση της οπής με βάση τη
θέση της εξωτερικής μονάδας.
2. Χρησιμοποιήστε ένα τρυπάνι 65-mm (2,5’’) για
να ανοίξετε την οπή στον τοίχο.
Κατά τη διάνοιξη της οπής
φροντίστε να αποφύγετε καλώδια, την υδραυλική
εγκατάσταση και άλλα ευαίσθητα εξαρτήματα.
3. Τοποθετήστε το προστατευτικό κολάρο στην
οπή. Με αυτό τον τρόπο προστατεύεται το
χείλος της οπής και παράλληλα καθίσταται
ευκολότερη η σφράγιση της οπής μετά το πέρας
της διαδικασίας εγκατάστασης.
ή περισσότερο
οπή βάσης στήριξης
εξωτερικής μονάδας
Παρέμβυσμα
Παρέμβυσμα
Σύνδεσμος εξόδου
συμπυκνωμάτων
ή περισσότερο
Δε μπορεί να εγκατασταθεί
25 cm / 9.8”
ή περισσότερο
150 cm / 59”
ή περισσότερο
60 cm / 23.6”
ή περισσότερο
300 cm / 118”
ή περισσότερο
25 cm / 9.8”
ή περισσότερο
Η ελάχιστη απόσταση μεταξύ
εξωτερικής μονάδας και τοίχου που περιγράφεται
στον οδηγό εγκατάστασης δεν ισχύει για
αεροστεγή δωμάτια. Φροντίστε να διατηρείτε την
μονάδα ανεμπόδιστη σε τουλάχιστον δύο από τις
τρεις κατευθύνσεις (M, N, P) (Δείτε Σχήμα 5.10)
Φροντίστε η απορροή του νερού να
γίνεται σε σημείο ασφαλές όπου δεν μπορεί να
προκαλέσει φθορές ή κίνδυνο ολίσθησης.
L
H
A
εξωτερική μονάδα.
2. Εισάγετε τον αγωγό αποστράγγισης στην
οπή που βρίσκεται στη βάση της εξωτερικής
μονάδας.
3. Περιστρέψτε τον αγωγό αποστράγγισης κατά
90° μέχρις ότου έρθει στη θέση του (με ένα
κλικ) ώστε να βλέπει το μπροστινό μέρος της
μονάδας.
4. Συνδέστε μια προέκταση εύκαμπτου σωλήνα
αποστράγγισης (δεν περιλαμβάνεται) στον
αγωγό αποστράγγισης για να στέλνετε το νερό
εκεί που εσείς θέλετε όταν η συσκευή βρίσκεται
σε λειτουργία θέρμανσης.
M
N
P
αριστερά
επάνω
από τον τοίχο
δεξιά
εμπρός
)ni42( mc06
60cm (24in)
30cm (12in)
200cm (79in)
30cm (12in)
